Короче, пришла мне идея сделать себе солнечную батарею. Умеренно-мощную (ватт так на 50-60), не слишком тяжелую (для походов). За основу был взят лот:

https://ru.aliexpress.com/item/100W-DIY-Solar-Panel-Kit-40Pc...

Там 40 штук очень (ОЧЕНЬ!) тонких и хрупких пластин 125*125 мм. Плюс некоторое количество специальной ленты. По моим прикидкам ее меньше, чем мне потребуется. Поэтому втыкаем сразу еще один лот - https://ru.aliexpress.com/item/20-Meters-Tabbing-Wire-2-Mete...

Не требующий смывания флюс оказался весьма приятной штукой, единственное что его смывать пришлось. Разводы на рабочей поверхности элементов выглядели неэстетично.

Далее что нам понадобится.

1. Припой. 0,8 трубка с канифолью, не слишком тугоплавкий.

2. Кусок стекла от 20*20 см.

3. Кусок фанеры размером с будущий элемент. В моем случае 40*40 см.

4. Чистая бумага (газета) - много.

5. Малярный скотч.

6. Кусок толстой ткани (старосоветское шерстяное одеяло или подобное). Гладкий, без швов. И достаточно толстый!

7. Материал подложки и покрытия. В моем случае подложка это 4 мм монолитного поликарбоната, лицевую сторону планирую закрыть им же, только 1-1,5 мм.

8. Двухсторонний скотч (клеить лицо).

9. Герметик или клей-герметик (клеить ячейку на подложку).

10. Спирт в брызгалке (промывать панели от пыли и флюса).

11. Нормальный паяльник. Кусачки, ватные палочки (придерживать шины).

Помните я писал, что панели очень тонкие и хрупкие? Дрогнула рука и привет... Панель расколота. Поэтому для пайки шин к панелям обязательно нужно стекло. Оно под газеткой (1 слой, вполне хватает). Желательно еще перчатки резиновые или фотографические (тонкая ткань).

Сама пайка. Посмотрев пару роликов в интернете, я попробовал паять сразу. Не понравилось от слова вообще. Шины отваливаются, пропаивается хорошо если треть поверхности контактной зоны. Помучавшись и сломав панель я принял решение залуживать. Не сложно, но жало паяльника должно быть чистым, припоя берем достаточно и вперед. Одну панель вы угробите, слишком тут все хрупко и нужна тренировка.

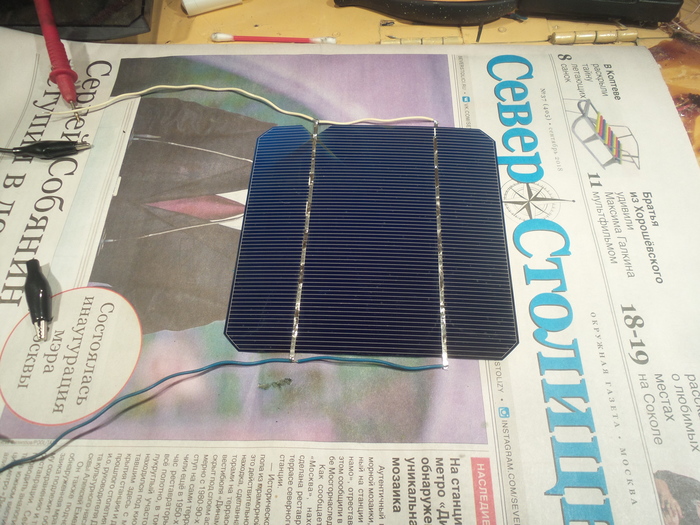

Залудили, накладываем отрезок шины и пропаиваем. Тут главное чтобы руки не дрожали. Нужно почувствовать момент расплавления припоя руками. И сильно не перегреть пластину. После первой навык вырабатывается и к 10й я уже делал все быстро и на автомате. Мазнул, залудил, пропаял, перевернул, мазнул, залудил, пропаял. Сначала паяем лицевую сторону, обратная проще. Лицо (минус) на одну сторону, тыл (плюс) на другую.

Подготовили панели - проливаем их спиртом из пульвелизатора (отлично смывает "несмываемый" флюс), выкладываем на фанерку (слой газетки не забываем) и спаиваем в одну ячейку. Элементы у меня 0,5-0,55 вольта, так что 9 штук на ячейку дадут 5 вольт. Уже считай готовая зарядка для обычного пауэрбанка. Я планирую таких ячеек 4 штуки, 18-20 вольт, 2-3 ампера.

Спаяная ячейка. Слева в коробочке остальные пластины. 40 штук имеют толщину меньше сантиметра...

Часть третья. Монтаж на подложку. Вырезаем лист по размеру ячейки, у меня 40*42 см. На лицо накладываем газетку, еще одну фанерку, переворачиваем... Иначе этот пакет не перекантовать. На фото видно склейка элементов между собой малярным скотчем. Чтобы не расползались.

Дальше на тыловую поверхность ячеек наносим клей. Я использовал клей-герметик "Туристический". Внимание! Клей должен быть мягкий! Эпоксидка или суперклей не подойдут! Момент или подобное не желательно, у нас не будет плотного прилегания. Можно взять герметик. Наносим на каждый элемент тремя колбасками по 2-3 мм толщиной. Накладываем подложку...

И самое интересное - обеспечить ровное давление по всей площади, при этом не поломав панели в точках пайки шин. Тут нужна плотная толстая ткань. Плюс чтобы клей быстрее высох я взял остатки теплого пола. Сверху один слой одеяла, на это ячейка мордой вниз, сверху фанера и груз (ящик со строительно-фурнитурным хламом, там около 10 кг).

Нагреватель крупным планом.

Бутерброд облюбован кошками. Греются по очереди.

Я пробовал прогревать утюгом через ткань - неудобно. Без прогрева клей долго сохнет. Плюс поликарбонат это не стекло, он расширяется от нагрева. При работе панель будет тоже теплой, поэтому высушить ее лучше именно в нагретом виде - меньше шансов что лопнет при работе на солнце.

Сейчас это все досыхает, как досохнет - припаяю вывод, сделаю лицо (хотя тонкий поликарбонат еще не привезли), ну и полевые испытания...

Пост https://zalipaka.icu/story/kak_ya_quotsledyi_zametalaquot_61842... напомнил мне мою историю.

Мы учились в 11 классе, это были зимние каникулы. 4 января кажется.

С классом было решено отметить новый год в лесу, шашлыки, водка, тазики оливье (а чё мы почти выпускники уже можно). Замерзли мы минут через 30. Моей мамы дома не было, я ей позвонила, она разрешила продолжить у нас. Мама должна была вернуться только к концу каникул.

Господи что там творилось..  начиналось все чинно, мы такие с фужерчиками и с тарелочками.. я если честно мало, что помню так как изрядно напилась. Помню только как одноклассник признался, что на самом деле девственник и эти все его истории про девушек, вранье. Помню как кто-то кого-то толкнул и сломался диван, как уронили елку, как подруга решила помыть посуду и разбила все к херам.

В общем, утро. Мы имеем: разбитую посуду, разбитую энергосберегающую лампочку (ремонт недавно был, люстры еще не повесили). Грязную плиту (похожу мясо жарили без сковородки). Срач естественно). Сломанный диван. Пробитый ламинат.

Мы переложили ламинат. Это ппц. Я до сих пор охиреваю с наших сил. После ремонта оставались лишние доски. Мы разобрали ламинат от угла комнаты до сломанной доски(естественно в середине комнаты) отпилили ножом для рыбы! нужный размер (инструментов в моей квартире не водилось даже при папе). И заменили. Остальное для нас было херней. Убраться в квартире после перестеленного ламината).

Единственное, что было подставой от кого-то это забытая пустая пачка презервативов на полке, которую естественно нашла мама при уборке. (От куда она не понятно, вроде никто не ебался, но это не точно). Мама подходит ко мне, взгляд выражает негодование. А я начинаю ржать). Аргументируя тем что: это реально не мое и можешь отвести меня к врачу там тебе докажут что я еще таким не занимаюсь.

Было весело). Мы кстати были слабодружным классом, а после этой тусы и ликвидации последствий сблизились, тусили чаще, не так конечно эпично). А когда обсуждали где отмечать выпускной (этот вопрос задала классная руководительница) с последних парт: в 517 (номер моей квартиры).

Сел я однажды вечерком и подумал - мне нужен портативный источник электроэнергии. На 12 вольт (плюс-минус немного, в пределах "автомобильной" нормы - 12,0 - 13,8 вольта). Почти все мое железо уже оптимизировано на работу с таким напряжением (от машины), так что изобретать велосипед не будем.

Вопрос первый. Батарейки. Тут есть несколько вариантов. NiCD или NiMH модельные. Сборка из 10ти штук любого подходящего размера, АА даст емкость 2500 мАч, С примерно 4000 мАч (от RC-моделек). Минусы - схема заряда и требовательность к полному циклу заряд-разряд. Далее LiION или LiPOL. Типоразмер 18650 или плоские, не суть. Плюсы - зарядка в любой момент и достаточно простой схемой. 4,2 вольта дал и все. Минусы - неподходящее напряжение. Если брать 3 банки, то рабочее напряжение батареи получается 10,5 - 12 вольт. Это мало. 4 банки дают 14 - 16 вольт. Это много. Придется ставить преобразователь. Не то что это проблема, но лень.

В итоге я остановился на LiFePO4. Рабочее напряжение одной банки 3-3,5 вольта, заряд напряжением 3,6 вольта с ограничением тока. То есть 4 банки мне дают 12-14 вольт. Оптимально. Так же в плюсах этих батарей безопасность. Они не взрываются как LiION. Минусы - емкость. Батарея типоразмера 18650 имеет емкость 1800 мАч, такая же ионка до 3000 мАч.

Элементы - https://ru.aliexpress.com/item/4-Soshine-18650-3-2-1800-LiFe... (не этот лот конкретно, для примера). Вес элемента так же поменьше, так что соотношение емкость/вес примерно такие же, как у LiION/LiPOL. Чуть больше габариты - не критично.

Смиримся с емкостью и сделаем сборку из 8ми элементов. Необходимая электроника для самого powerbank'а - зарядник. Ссылка на запчасть - https://ru.aliexpress.com/item/XL4015E1-DC-DC-Step-Down-Adju...

Два регулятора - один выставляет напряжение, второй предельный ток. Минусы - жрет с батареи в выходном каскаде. Поэтому нужен диод.

Плюс балансировщик - https://ru.aliexpress.com/item/2pcs-a-lot-4S-3-6v-lifepo4-ba...

Что получилось:

Про все остальное на фотке ниже, детально электроника:

Сборка на соплях, как я люблю. Батареи спаяны никелевой лентой, паяется легко и непринужденно. Сразу добавлен преобразователь на 5 вольт. Схема старая, в свое время заказал плат штук 50, делал преобразователи на 5 вольт от батареек, машин и прочего. Дает 1А, этого вполне хватает. Выводы - два джека 5/2 (один на длинном проводе) и один 4/1 (в рации торчит). Планируется еще вольтметр ну и корпус.

Теперь подробнее про первое фото. Сверху батарея на 18 вольт на тех же LiFePO4, только банки 26650 https://ru.aliexpress.com/item/Soshine-LiFePO4-26650-3-2V-32...

Эта батарейка у меня используется для питания неттопа и портативного монитора. Так же может питать ноутбук. Если есть потребность, могу прихватить ее с собой и увеличить емкость своего пауэбанка в 2 раза (потери будут, но не важно).

Справа универсальный зарядник всего и вся. Плюс (это самое важное) в нем есть лабораторный источник питания - до 24 вольт и до 6 ампер. Очень удобная штука. Закреплен на старом блоке питания от какого-то компа, ибо покупать отдельно питальник 12 вольт 6 ампер - дорого и лениво. Там же USB выведены, чисто для домашней эксплуатации. В поле я конечно этот блок не потащу.

К этому заряднику прилагается осьминожка слева. Там все нужные мне разъемы (разные джеки, 2 типа miniUSB и крокодилы). Навеской закреплен холдер для 4х пальчиков. С балансиром под LiFePO4. От таких AA у меня работают фонарики, металлоискатель, Garmin GPS (1 батарея, вместо второй заглушка). Здесь же можно заряжать NiCD/NiMH, балансир такие низкие напряжения игнорирует.

Для зарядки самого powerbank'а уже едут солнечные батареи. Приедут - напишу что получилось.

Итого получилось. Емкость 3,6 Ач или 45 ватт*часов. Рабочее напряжение (в зависимости от нагрузки) 11-13 вольт. Размер 210*70*20 мм.

Потребители:

Рации Yaesu 6r (напрямую), Yaesu 2R через зарядник (6 вольт, в планах собственный преобразователь), Yaesu 270 (переделана на 2 LiPOL) через зарядник, в планах под нее отдельный небольшой зарядник сделать.

Налобник 12 вольт 0,1-0,5 ампера (два диода по 3 ватта, 3 режима работы, делал давно, когда ходил под землю).

Garmin GPS и металлоискатель - на LiFePO4 типоразмера AA (700 мАч элемент) в качестве промежуточной ступени. Гармин так же можно запитать от USB.

Прочая электроника на 12 или 5 вольт.

Планируемый запас автономности - 2-3 дня (сам powerbank плюс 8 AA) - неделя (плюс серая батарея) - бесконечность (солнечная батарея). Так же можно добавить стандартный powerbank на 5 вольт.

Сразу ответы на вопросы - почему на соплях? Я не сразу пришел к такому варианту, пробовал разные конфигурации, что-то переделывал. В итоге остановился на 45ти ваттах. Этого мне хватает.

Почему не холдеры? Опять же, лень, да и смысла не вижу. Батареи живут долго, когда я захочу что-то другое, проще будет сделать с нуля.

Почему не готовый банк с Али? Да, там есть подходящие, но нет на LiFePO4 - прямой отбор мощности от батареи. Немного стремно в плане КЗ, зато КПД 100%.

Вообще идея очень простая, повторить может даже новичок. Всего 3 модуля собрать и напряжение/ток на преобразователе выставить.
