ZenFone 8 помер, воскрешение реболом⁠⁠

Всем привет. Сегодня речь пойдет о ремонте ZenFone 8, прислали его мне на ремонт из Петрозаводска. Аппарат работал себе без проблем, но однажды утром отказался включатся. На зарядку и прочие внешние раздражители не реагировал. Версия 16/256, довольно актуальный аппарат на сегодняшний день.

Проблема этого телефона в отвале процессора от платы. И это основная неисправность топовых и околотоповых телефонов. Этот работает на Sanapdragon 888, Это наверное самый отвальный проц, хотя Pixel 5A на Snapdragon 765G и Poco X3 Pro могут с этим поспорить). Про причины отвала, как так происходит, и почему, можно найти информацию в гугле, на ютубе, кому интересно, не буду это расписывать здесь. У меня на ремонте c отвалом уже бывали Poco X3 Pro, Pixel 5A, Mi11, Mi11 Ultra, Rog Phone 5, Rog Phone 5S - это самые частые гости. Проявляется по разному - сначала могут появится спонтанные перезагрузки, могут проскакивать артефакты, может пропасть изо, может просто потухнуть и не включится. Ремонт тут простой - снять проц и оперативку, очистить старый припой и компаунд, накатать новые шары свинцовосодержащей пастой, поставить на место, к чему мы и приступаем.

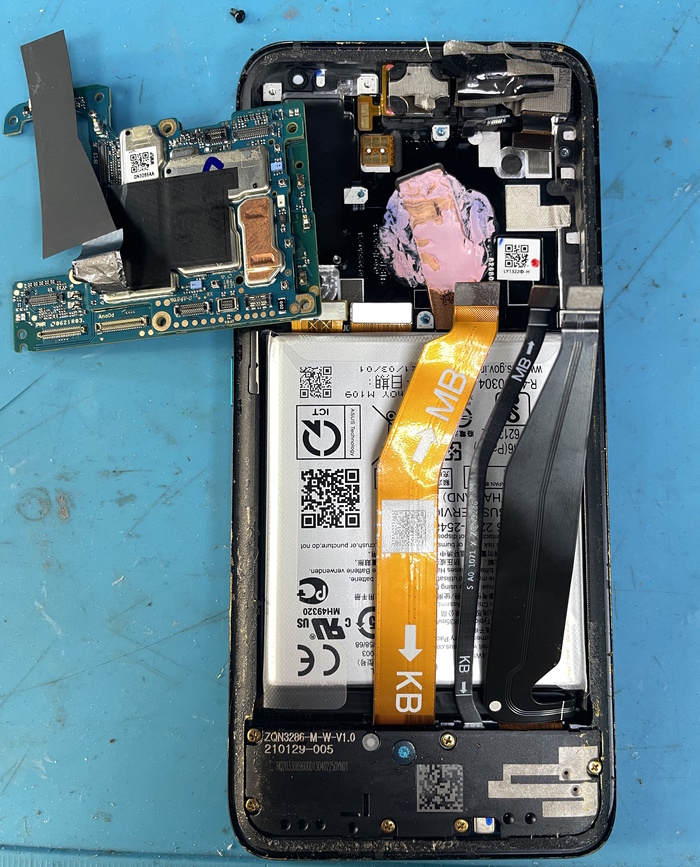

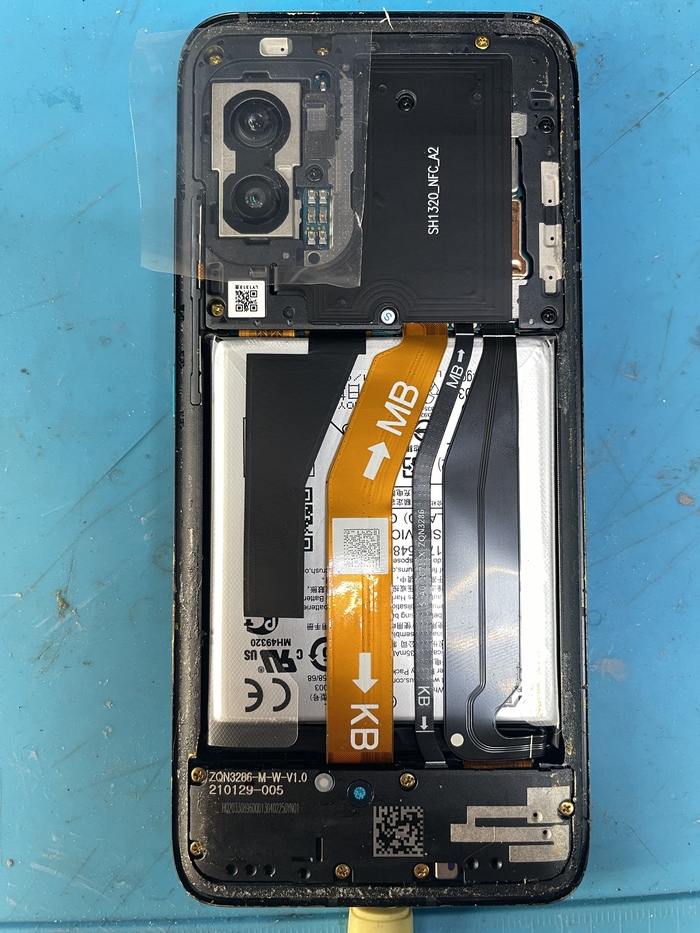

Разбираем аппарат и достаем материнку

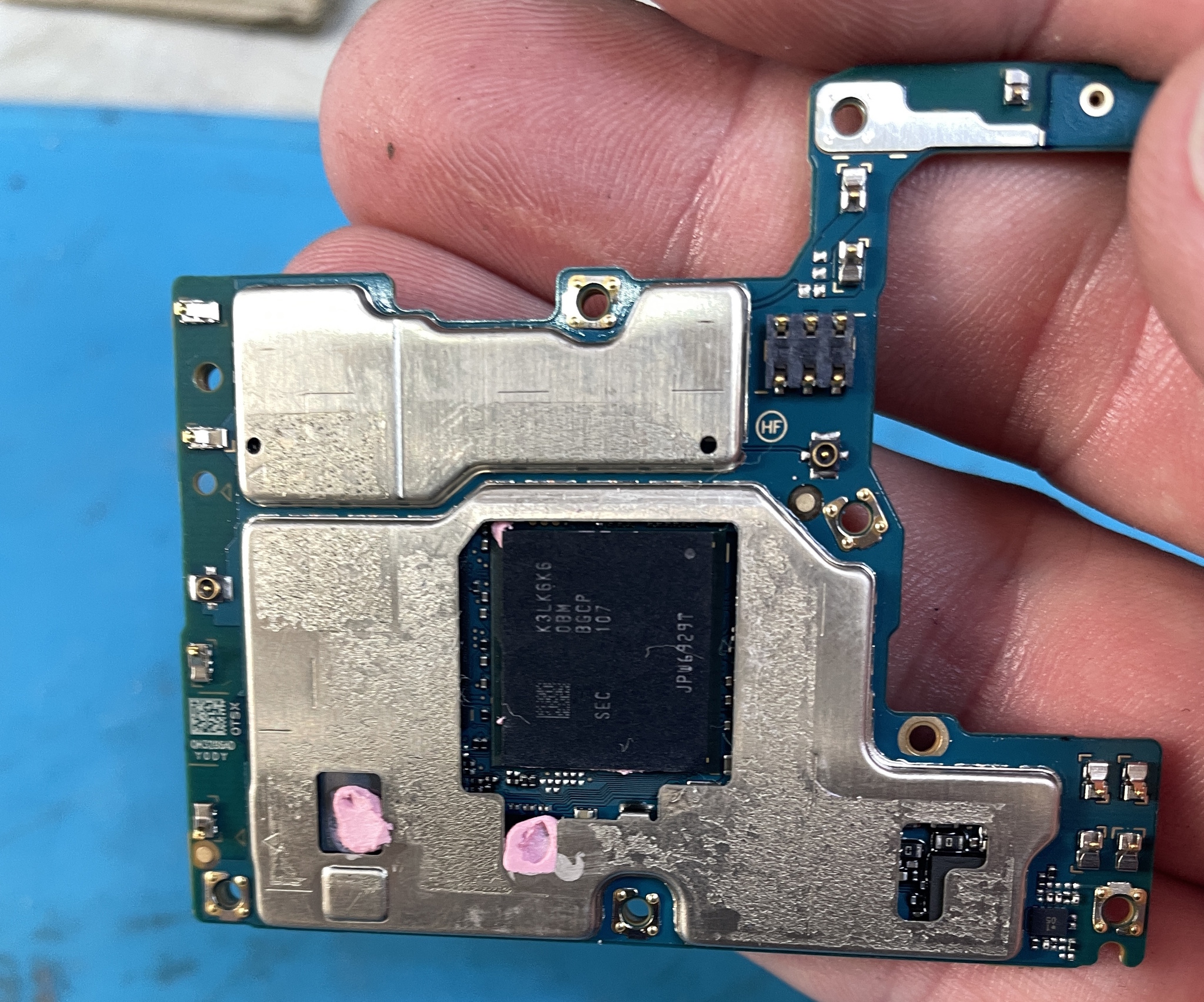

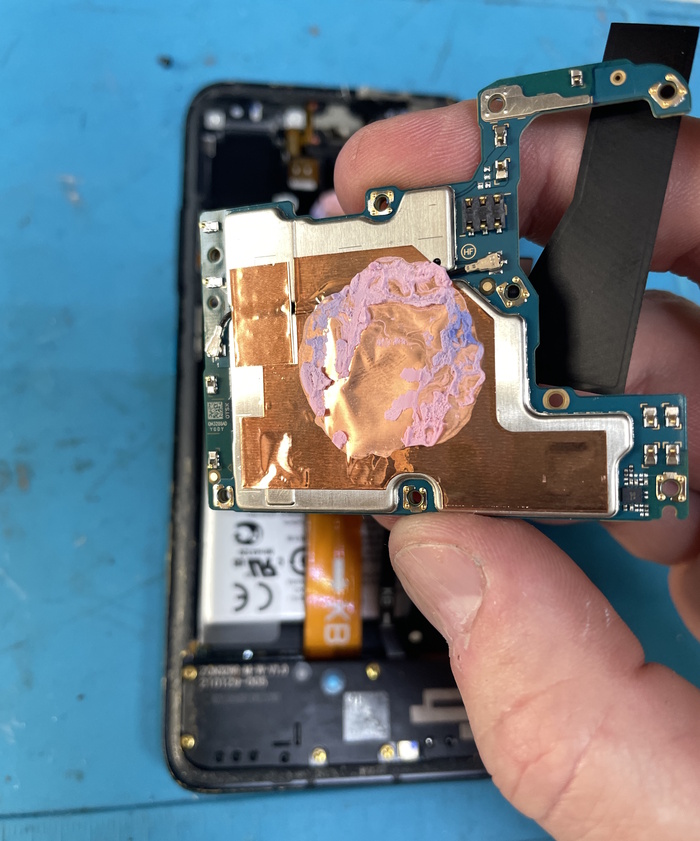

Как вы можете видеть, аппарат до меня не вскрывался, и это очень хорошо, шансы на успешный ремонт приближаются к 100%! Далее снимаем медную фольгу и очищаем старую терможвачку.

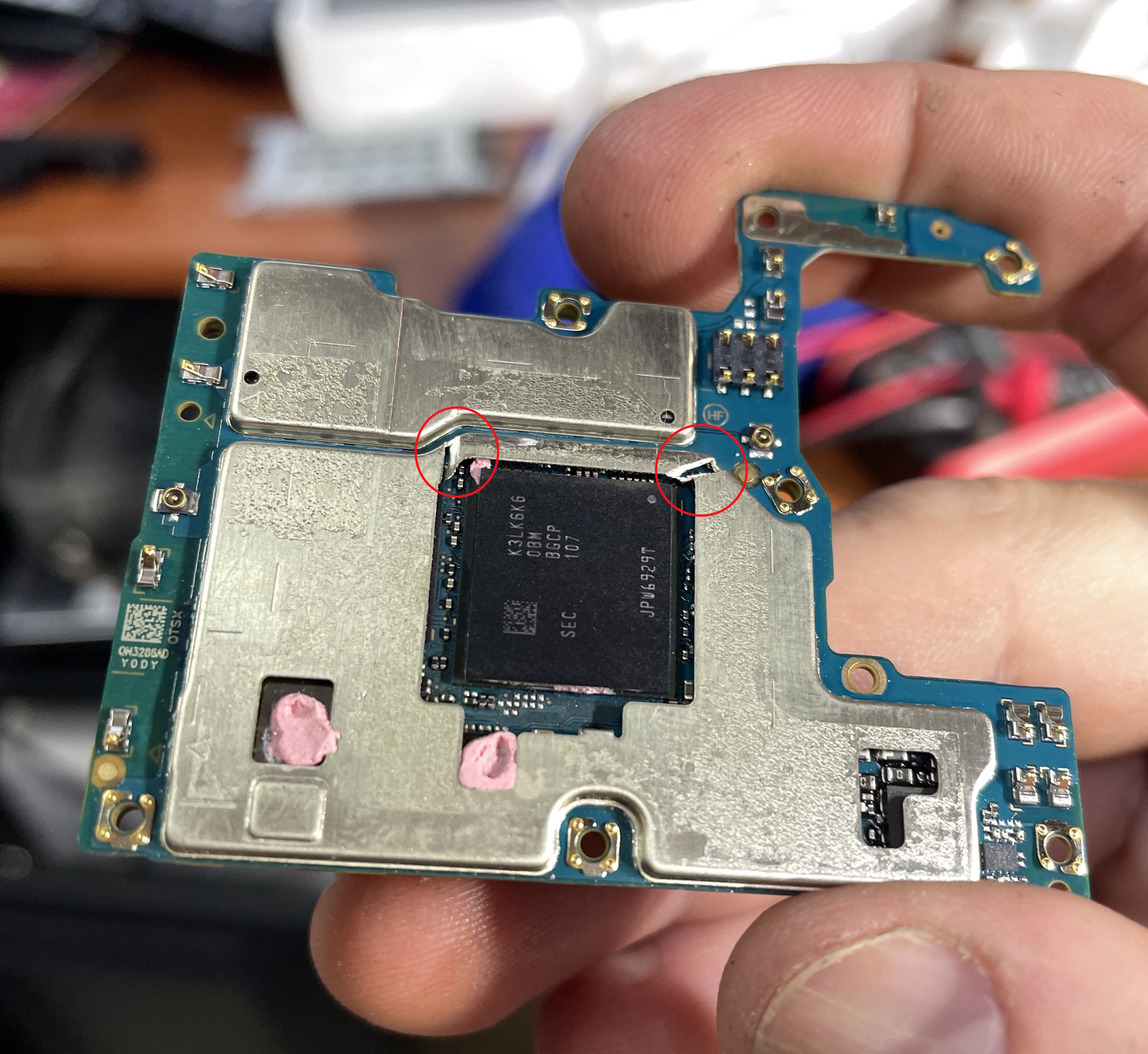

Делаем надрезы на металлическом экране, чтобы снять кусок, который мешает нам удобнее подлезть под проц с оперативой. Можно снять и весь экран, тут кому как удобнее.

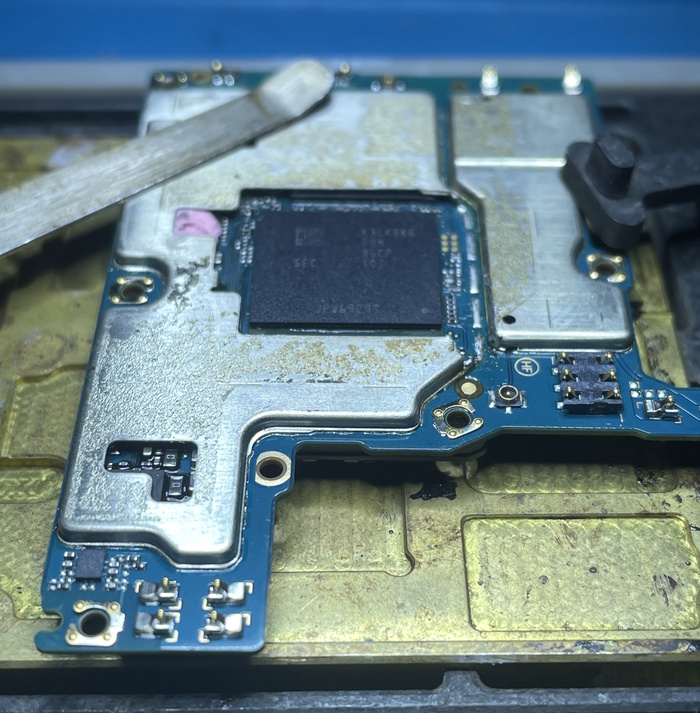

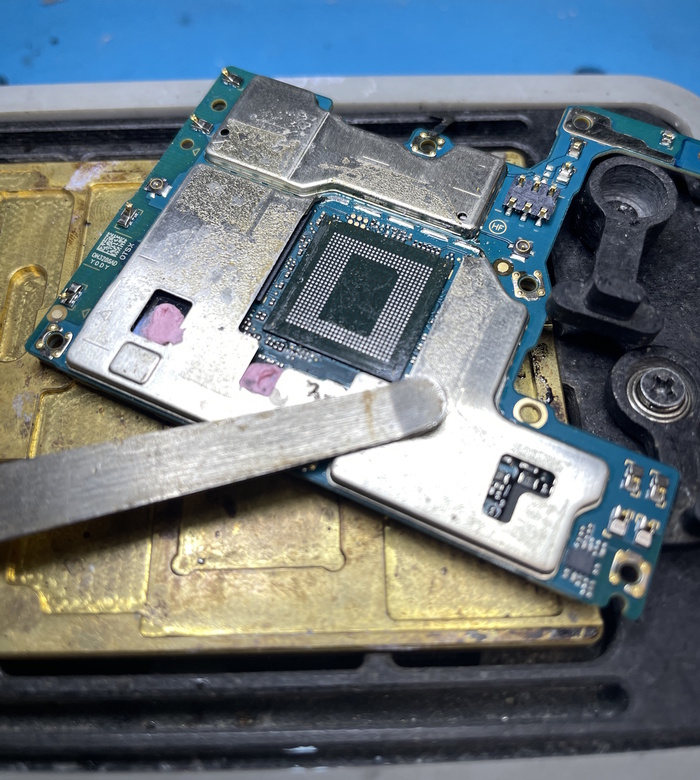

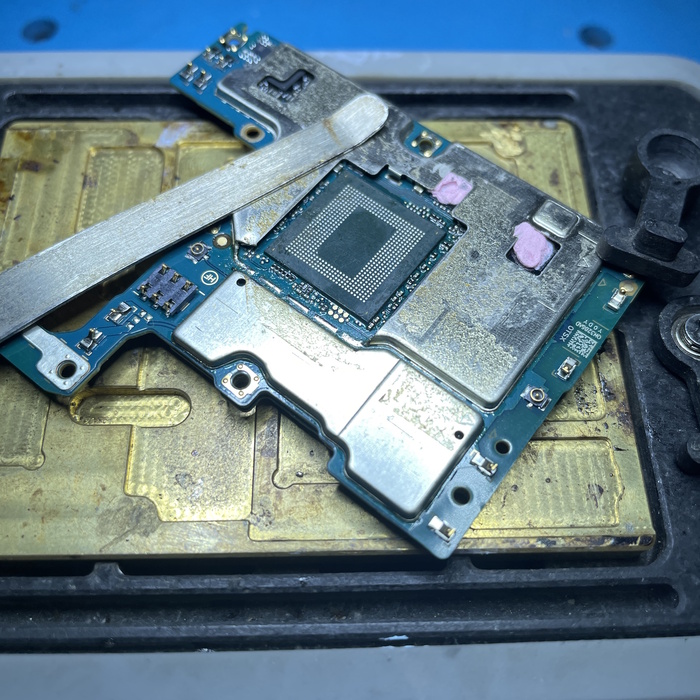

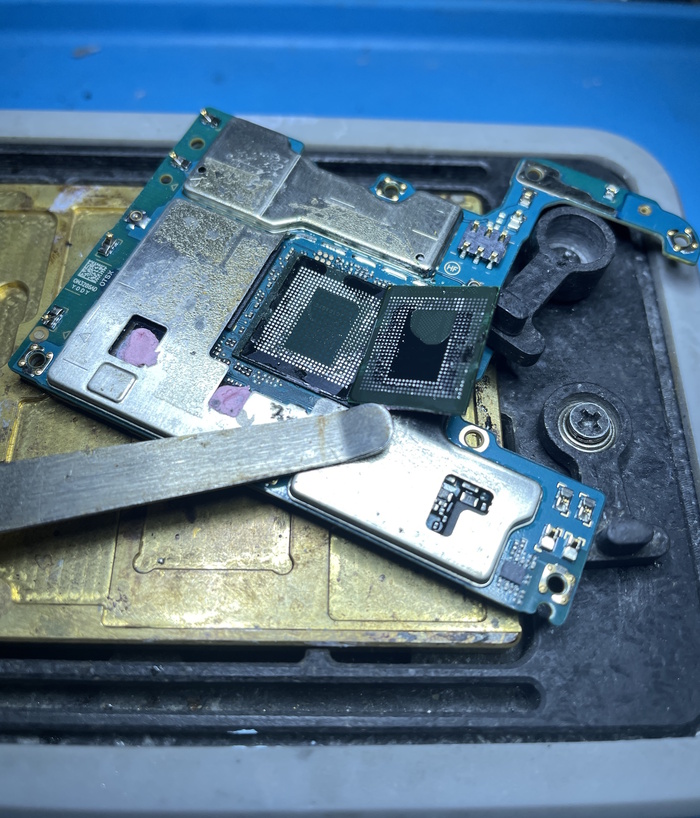

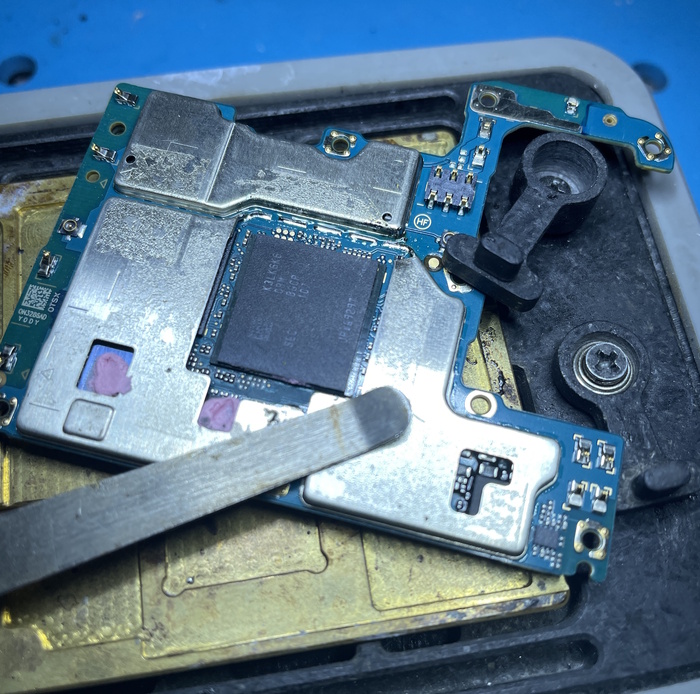

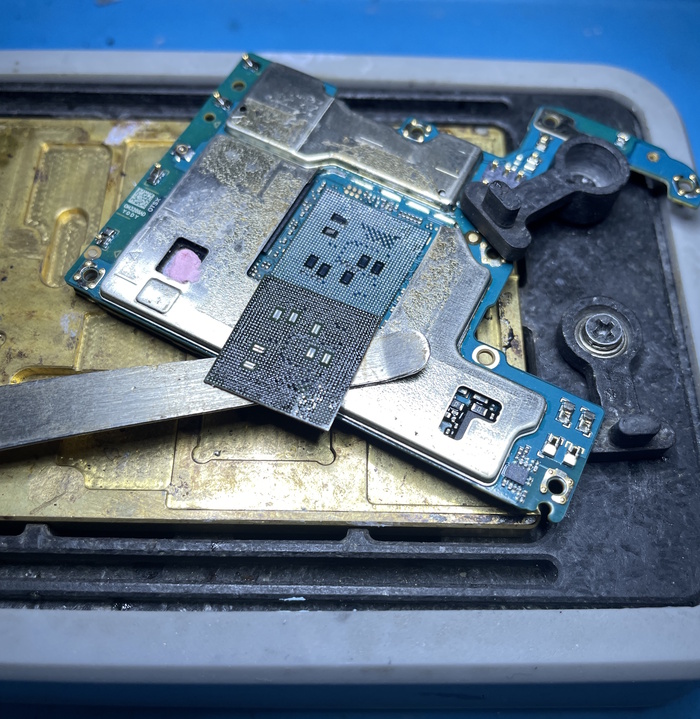

Располагаем плату на нижнем подогреве, и снимаем максимально аккуратно, стараясь не сгибать, сначала оперативную память, потом CPU.

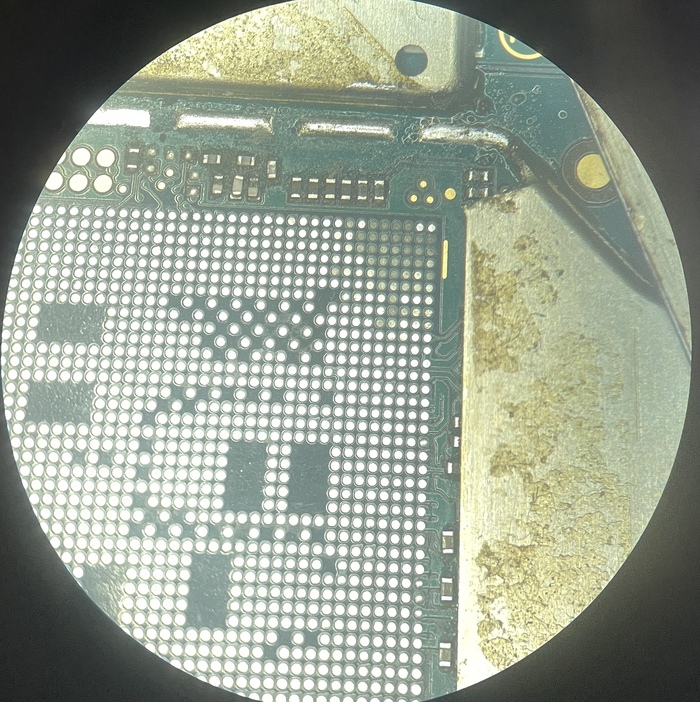

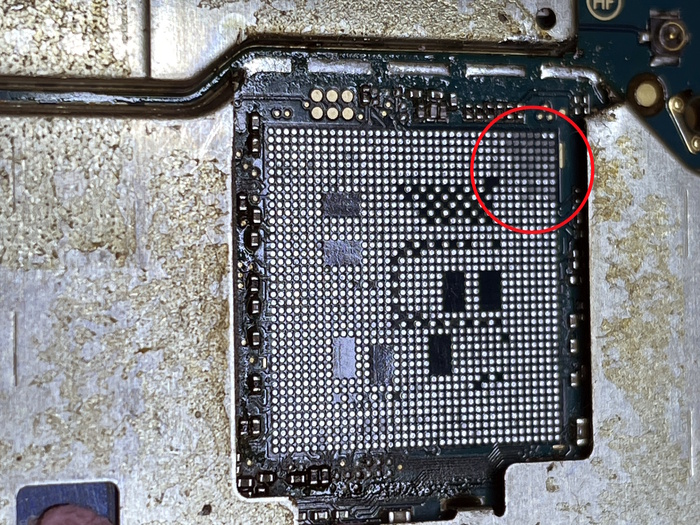

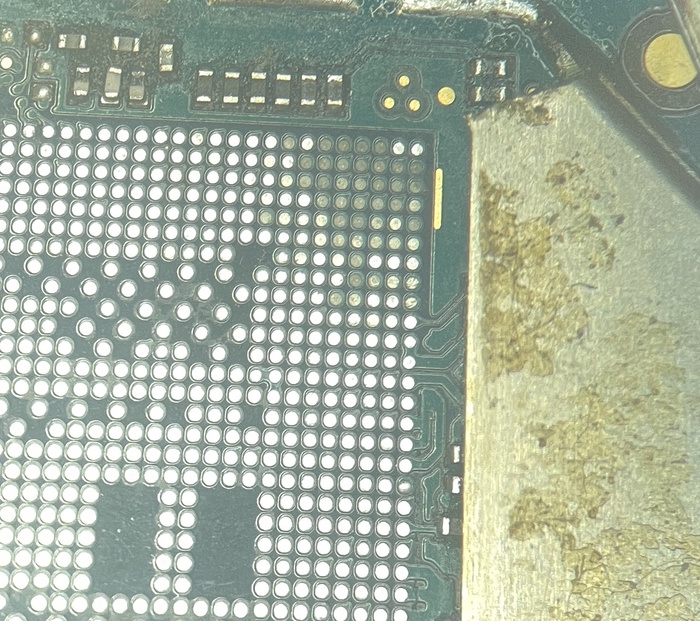

А вот теперь мы можем увидеть наглядно, где у нас потерялся контакт между материнкой и CPU. Серые пятаки, которые чтобы залудить, приходится зачищать скальпелем. После прохода медной оплеткой (третье фото) зачищаю каждый серый пятак кончиком острого скальпеля и потом уже можно залудить их паяльником.

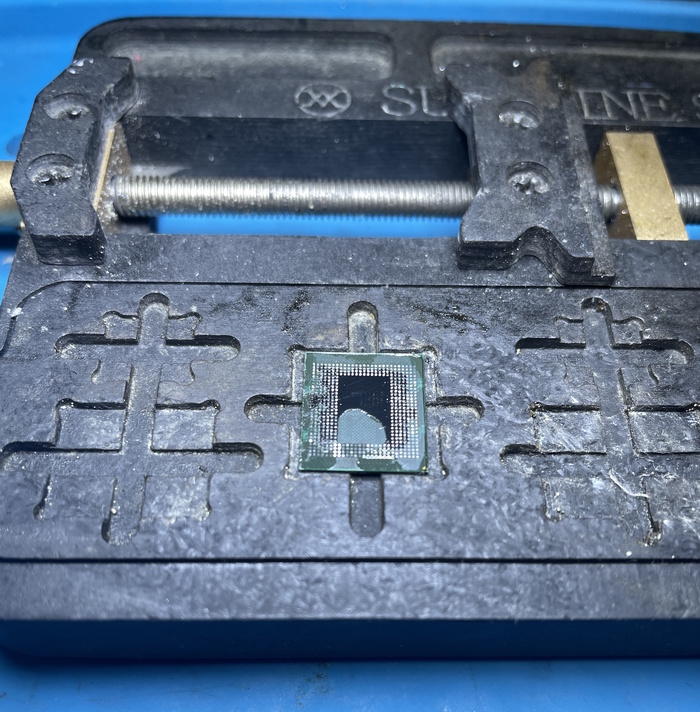

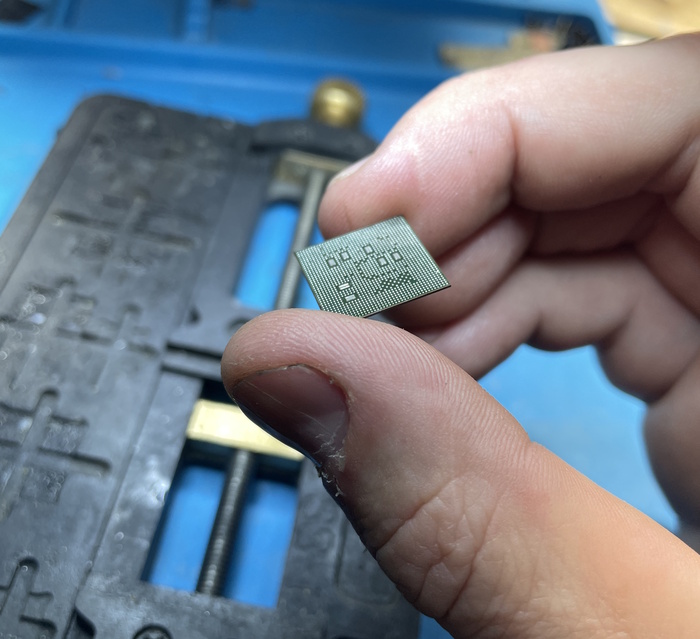

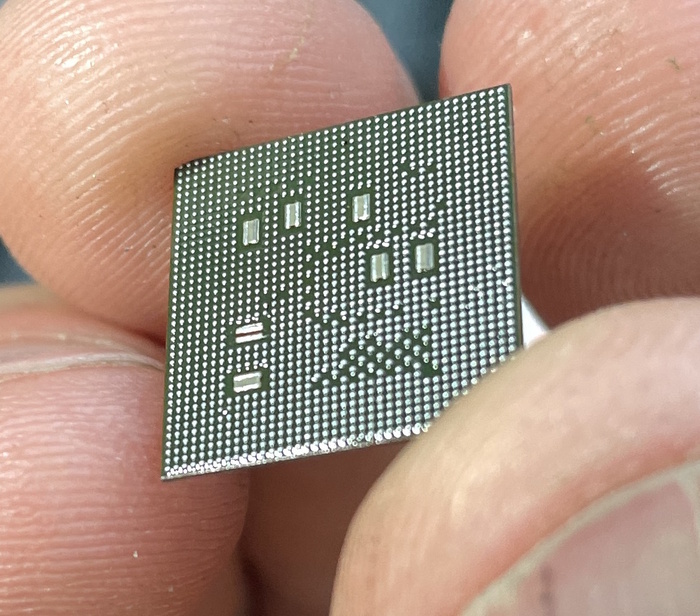

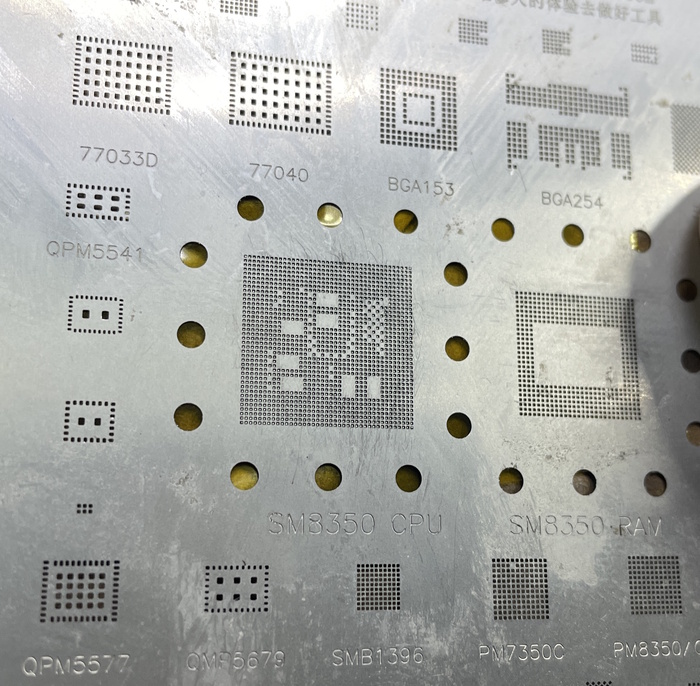

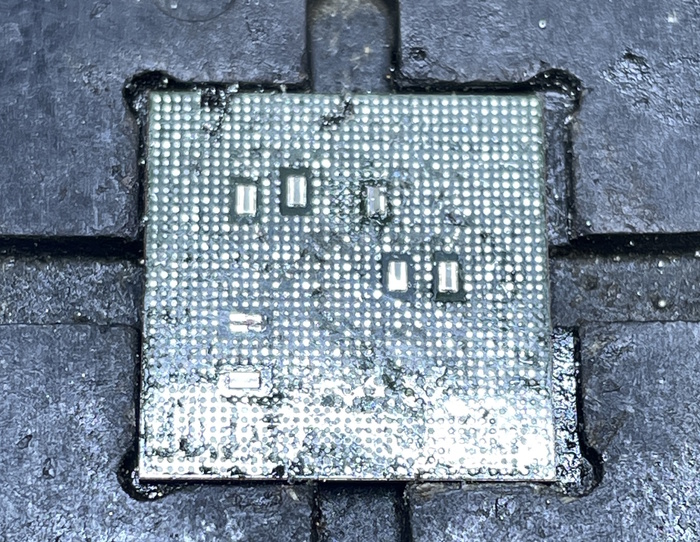

Далее откладываем материнскую плату в сторону, и займемся CPU и RAM. Чистим от компаунда, пролуживаем и накатываем новые шарики на процессор:

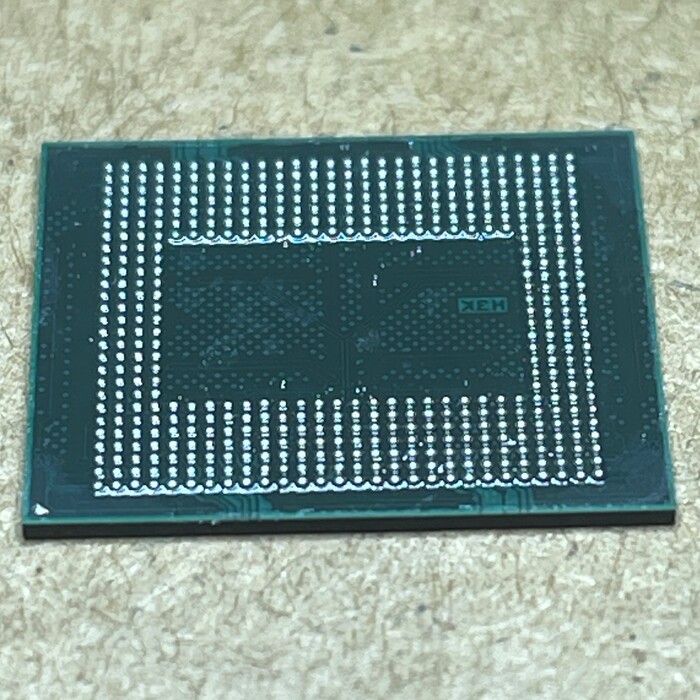

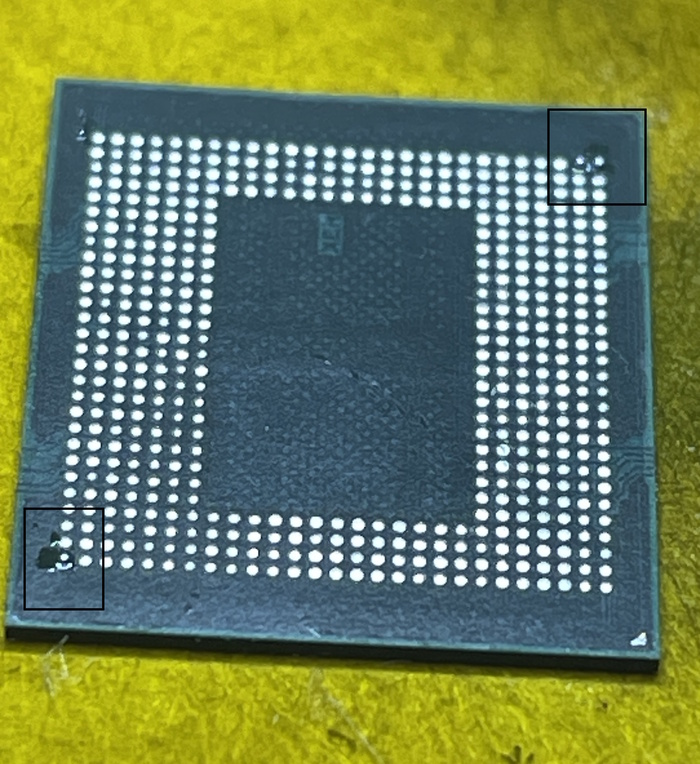

Так же поступаем и с ОЗУ, на втором фото по углам припаял по паре шариков, чтобы микросхема точней позиционировалась при установке в трафарет, такие же паял на проц перед накаткой.

И припаиваем это все на плату.

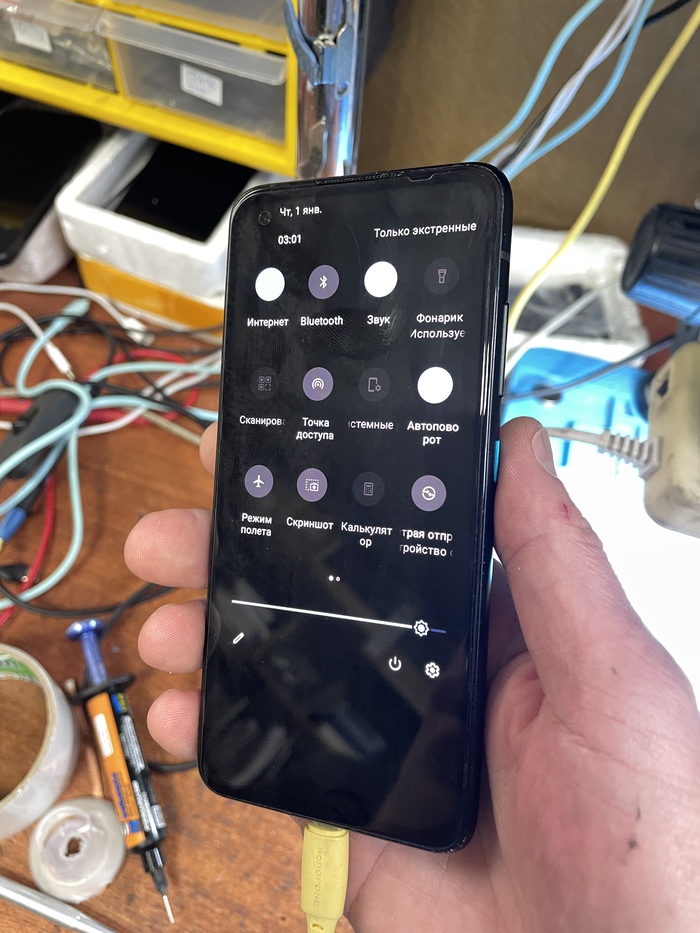

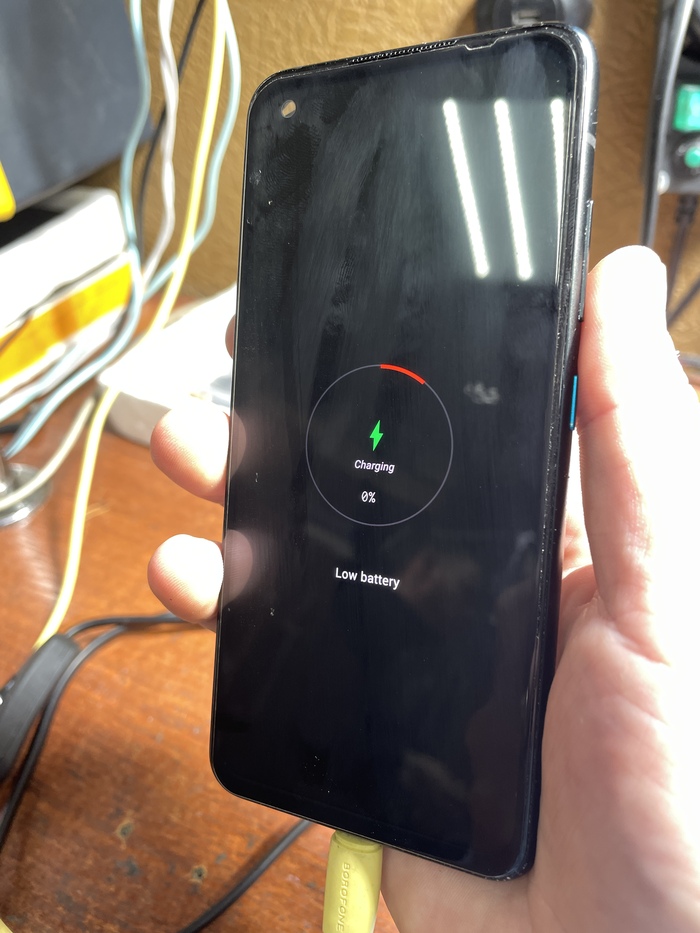

Ждем пока плата остынет, и подкидываем в корпус для проверки. Ожил!

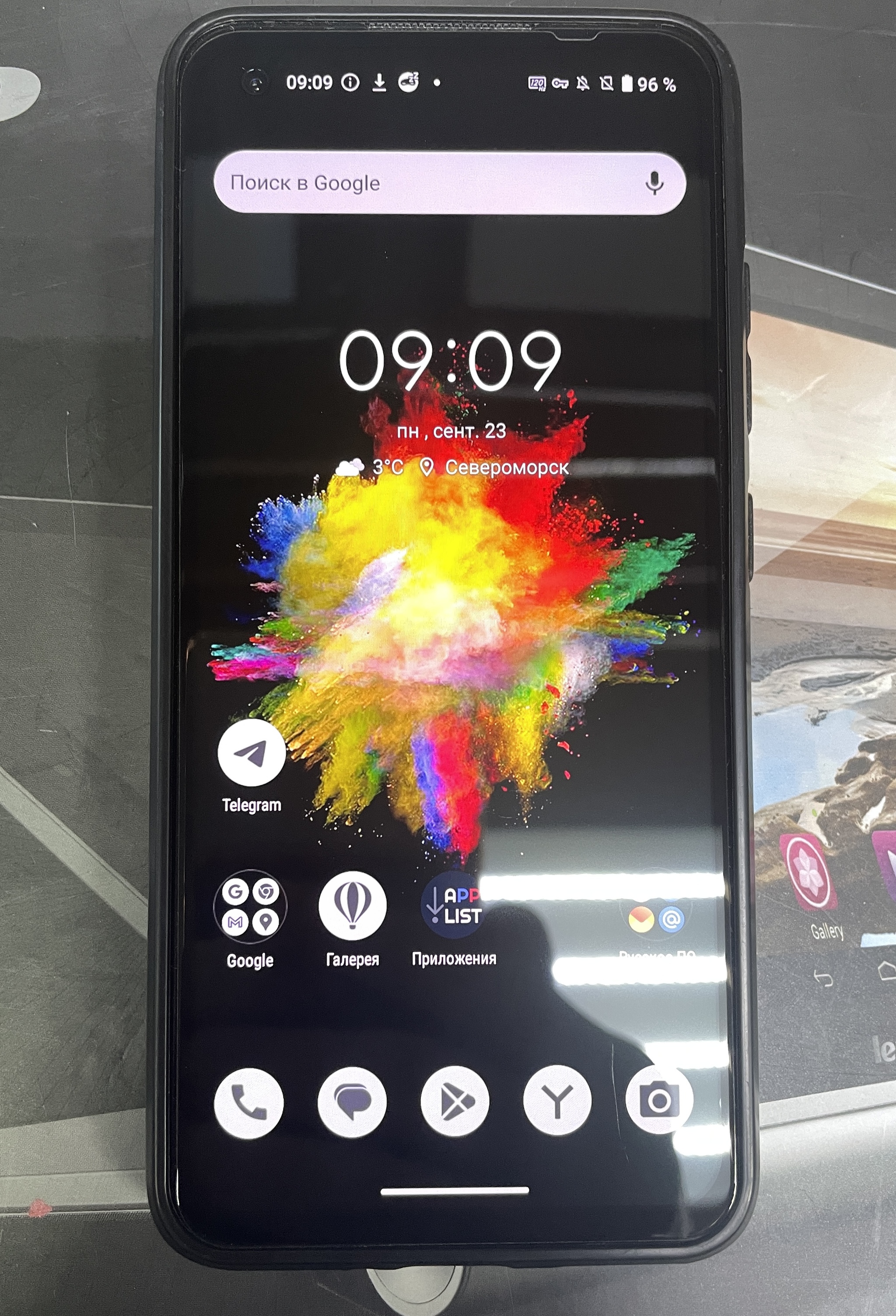

После зарядки и проверки работоспособности всех функций, наносим на процессор новую терможвачку приклеиваю термофольгу и собираем телефон. Это все к сожалению осталось за кадром. После окончательной сборки пару дней прогоняю телефон в сресс-тестах, и отправляю назад владельцу.
