Ремонт видеорегистратора Incar VR-982

Всем доброго дня!
Граждане ремонтники! Помогите пожалуйста с идентификацией элемента, ну и возможно советом по восстановлению регистратора.

Вкратце - регистратор заведен на реле 12в, которое дает на него питание при включении зажигания, далее с 12В на 5В USB - и включается сам. Внутри регистратора аккумулятор, который всего на 500 mAh, он вспух, хочу поменять его в том числе. Проблема в следующем: перестал писать - индикатор питания горит. По видеовыходу, видно что прогрузился и повис - картинка с камеры на стопкадре. Если передернуть его питание - не включается (индикатор питания не горит). Но видно, что при подключении питания загорается светодиод IR приемника его, при зажатии кнопки сброса - начинает тускло моргать (как будто питания не хватает). При сбросе питания на ночь - девайс включается, прогружается и виснет. Пробовал другой usb питальник - ничего не поменялось. Телефон от этого же питальника заряжается нормально (берет 700-800 мА, правда уже при заряде более 50%).

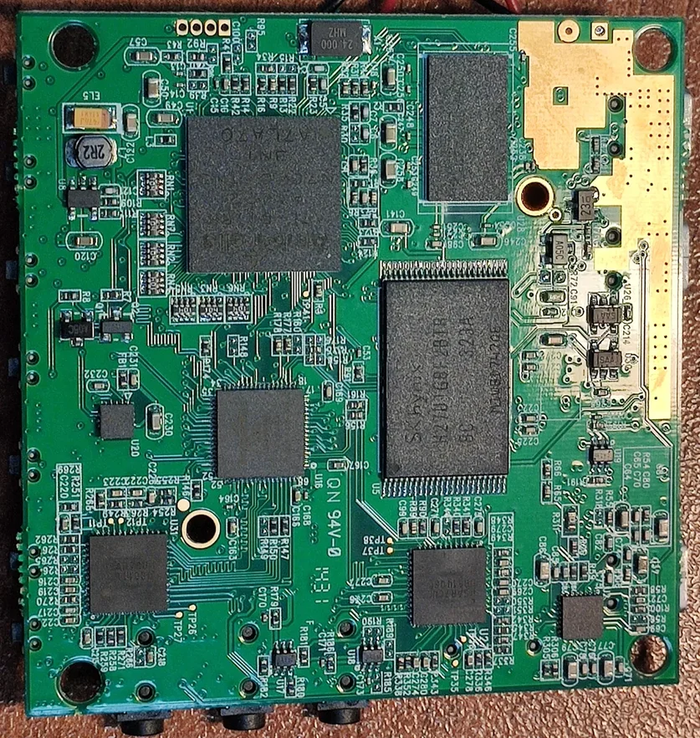

Ремонт видеорегистратора Incar VR-982 Ремонт техники, Видеорегистратор, Литий-ионные аккумуляторы, Ремонт электроники, Длиннопост, Нужна помощь в ремонте
Ремонт видеорегистратора Incar VR-982 Ремонт техники, Видеорегистратор, Литий-ионные аккумуляторы, Ремонт электроники, Длиннопост, Нужна помощь в ремонте
Ремонт видеорегистратора Incar VR-982 Ремонт техники, Видеорегистратор, Литий-ионные аккумуляторы, Ремонт электроники, Длиннопост, Нужна помощь в ремонте

На следующей фотке будет, судя по всему, проблемный элемент около подпаянных проводов аккума. Вопрос только в том, из-за него вся история или нет...

Ремонт видеорегистратора Incar VR-982 Ремонт техники, Видеорегистратор, Литий-ионные аккумуляторы, Ремонт электроники, Длиннопост, Нужна помощь в ремонте
Ремонт видеорегистратора Incar VR-982 Ремонт техники, Видеорегистратор, Литий-ионные аккумуляторы, Ремонт электроники, Длиннопост, Нужна помощь в ремонте
Ремонт видеорегистратора Incar VR-982 Ремонт техники, Видеорегистратор, Литий-ионные аккумуляторы, Ремонт электроники, Длиннопост, Нужна помощь в ремонте

Вот такая батарея стояла. Без батареи не включается. Элемент этот как раз не могу найти, все не то показывает, то 2 вывода то 5. Сам думаю, что это силовой ключ. После откусывания аккума - девайс от внешнего питания не включается, т.е. как по многим регистраторам (о ремонте которых читал тут же, на Пикабу), заводятся только после замены батареи.

Ремонт видеорегистратора Incar VR-982 Ремонт техники, Видеорегистратор, Литий-ионные аккумуляторы, Ремонт электроники, Длиннопост, Нужна помощь в ремонте

Даташит на плату также найти не смог. Если кто-то может с этим помочь, было бы супер. Ну и советы по тому что дальше делать - менять этот элемент вместе с батареей или идти другим путём )

Данные для сообщества по уровню знаний - паяльник держать умею, мелкие элементы паял без проблем, чтение схем дается тяжело ) Больше все пытаюсь решать чтением по аналогичным проблемам и выяснению по аналогии. Хотя понимаю, что наверное, не везде уместно...
