Сегодня на обзоре интересное устройство от китайцев — это портативный сварочный аппарат для электродуговой сварки.

Ссылка на источник.

Комплектация набора

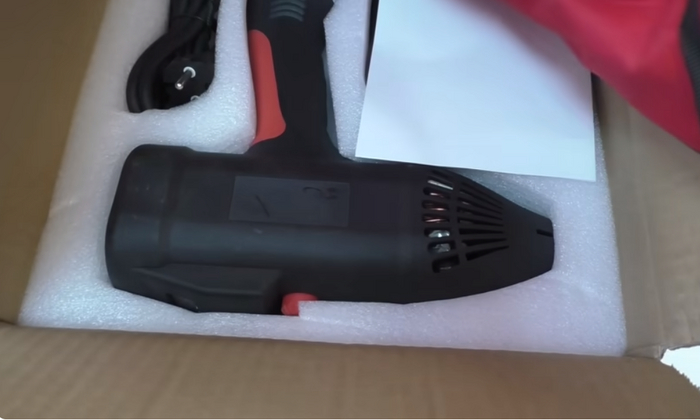

Весь комплект упакован в коробку из прочного картона, внутри каждый элемент устройства размещен в пенопласте, так что при пересылке вряд ли что-то повредится.

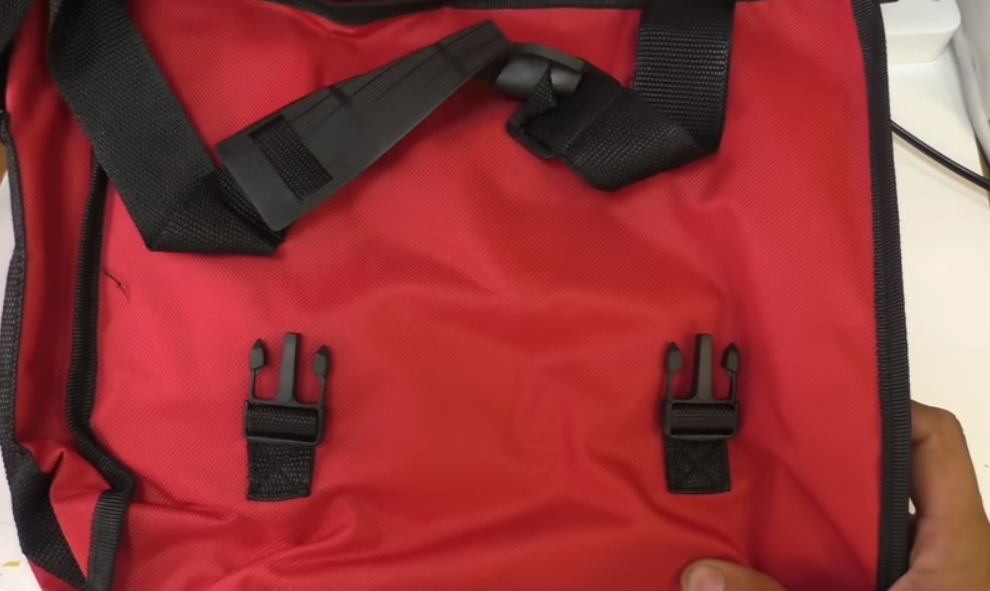

Сварочный аппарат комплектуется удобной сумкой для переноски на плече, сделана из достаточно прочного материала.

В сумку с легкостью помещается весь набор, еще остается место, например, для электродов, а также для молотка с корщеткой. В комплекте инструкция на английском языке с полным описанием устройства и даже с иллюстрациями, в конце мануала видим таблицу с параметрами.

Версия прибора на 140 А, потребляемая мощность 3 кВ/A или около 4 киловатт, максимальный ток 140 ампер при максимальном токе, коэффициент загрузки 20%, то-есть, из 1 часа можно работать всего 12 минут, все остальные 48 минут прибор должен отдыхать.

Вес прибора около полутора килограмм. В комплекте идет провод массы длиной около 180 сантиметров, с довольно мощным и массивным крокодилом, толщина провода сечением 25 квадратов.

Далее в комплекте видим специальный винтовой зажим для электрода, диаметр отверстия в котором 3.6 миллиметра, то-есть, максимальный электрод, что можно установить 3.5 мм.

Внешний вид и функционал сварочного аппарата

Сварочный аппарат с АлиЭкспресс инверторного типа, внешним видом похож на фен, при этом он достаточно массивный и весит около полутора килограмм. Пластик корпуса достаточно дешевый, но при этом прочный, в переднюю часть байонетным зажимом устанавливается держатель электродов.

Сверху есть небольшой жидкокристаллический дисплей и энкодер для управления функционалом устройства.

Сетевой кабель с европейской вилкой длиной всего 1.8 метра. На конце рукоятки находится байонетный зажим для массы с обозначением «плюс», то-есть, мы будем иметь прямую полярность плюсом на массе и минусом на электроде.

В рабочем режиме на инверторе мы видим 60 вольт и полярность именно такая, как указано на корпусе, плюс на рукояти и минус на зажиме.

Для установки зажима под электрод, необходимо вставить «папу» байонета в «маму» и провернуть по часовой стрелке, далее вставить электрод и при помощи винта поджать его.

Включение и настройка сварочного инвертора

Запуск осуществляется при помощи нажатия на энкодер, при этом на экране начинают бежать какие-то китайские обозначения, так сказать идет загрузка, далее включается вентилятор и работает на протяжении всего цикла сварочных действий оператором. На маленьком дисплее вмещает достаточно много информации, в том числе есть и иллюстрации.

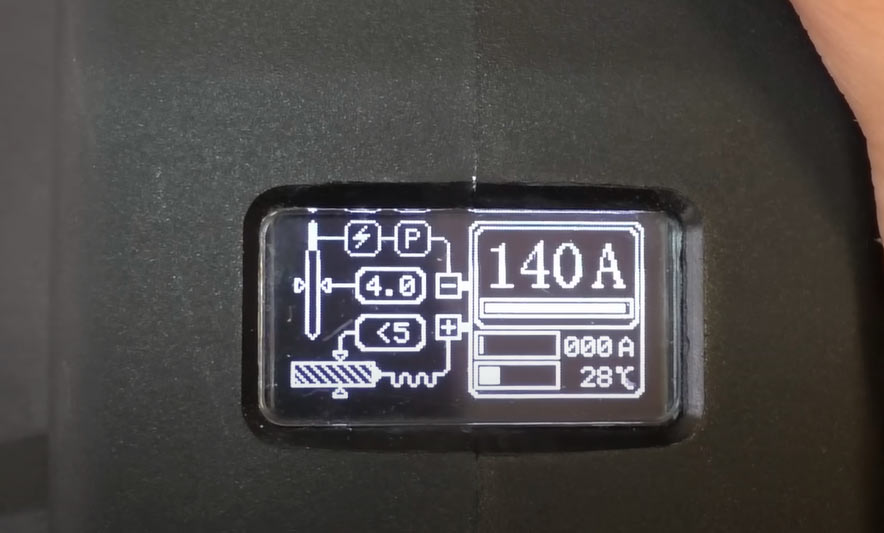

Самое большое выводимое значение на экране — это установленный ток. Далее ниже текущий ток во время работы, его назначение не понятно, ведь когда работаешь в маске, этого значения все одно не увидишь, а оно изменяется динамически.

Ниже видим температуру нагрева радиатора силовых элементов устройства. Иконка в виде молнии обозначает опасность поражения электрическим током, ведь напряжение сварки 60 вольт.

Иконка в виде буквы «P» — этот тип используемого электрода (об этом чуть позже). Чуть ниже на дисплее указаны рекомендованные значения диаметра электрода при текущем выборе тока, а также толщина заготовки в миллиметрах.

Вращением энкодера можем регулировать ток, при этом на дисплее изменяются значения диаметра электрода и толщина заготовки. Это может быть удобно для начинающих сварщиков в качестве подсказки, кстати, при максимальном токе 140 ампер рекомендована устройством толщина электрода 4 миллиметра, хотя в держатель влезет только 3.6 мм.

При помощи нажатия на энкодер можно зайти в меню настроек.

Здесь есть шесть настроек:

1. Настройка горячего старта в диапазоне от 0 до 9% — эта настройка позволяет более стабильно зажигать дугу и уменьшает вероятность прилипания;

2. Настройка Force, также в диапазоне от 0 до 9% — эта настройка позволяет увеличить ток при низком напряжении, при этом заготовка имеет более глубокую «сварочную ванну» и металл быстрее расплавляется;

3-4. Следующие две настройки относятся к управлению мосфетами, их я рекомендовала бы не трогать;

5. Следующая настройка — защита от удара током, при её активации напряжение опускается до 15 вольт для защиты от поражения электрическим током;

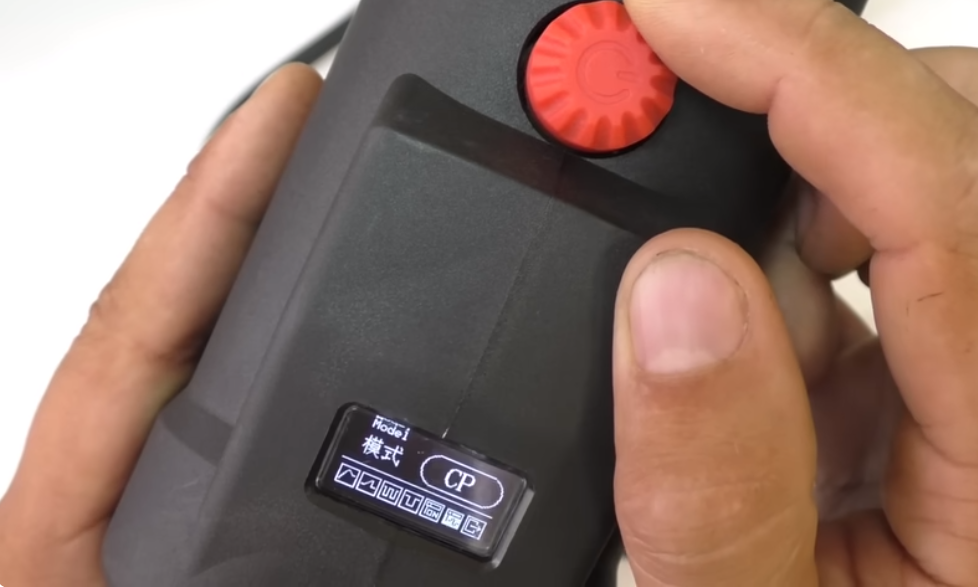

6. Настройка режима типа электродов — CC (для работы с кислотными электродами), а CP (для работы со щелочными).

Для отключения аппарат достаточно нажать и удерживать кнопку энкодера несколько секунд, при этом, как и в привычных инверторных сварках вентилятор еще какое-то время будет работать.

Разбираем сварочный аппарат

Инвертор разбирает достаточно просто, достаточно открутить саморезы и располовинить корпус. В рукояти видим массивную клемму шины, а также мощный конденсатор. Вся начинка располагается верхней части.

Основными силовыми элементами здесь является полевые транзисторы 40N60FD (4 расположены с одной стороны и четыре с другой). Все они установлены на большом алюминиевом радиаторе, который дополнительно охлаждается вентилятором.

В передней части находится трансформатор тока, снизу и сверху радиаторов расположены плата блока питания и управления.

Датчик температуры показания которого выводятся на главный экран закреплен на радиаторе.

Выводы после использования сварочного аппарата в деле

Аппарат в принципе неплохой и со своей задачей справляется, проварит металл толщиной до 5 миллиметров с электродами диаметром 3 миллиметра, достаточно стабильно держит дугу.

Для себя я выделил несколько плюсов аппарата:

• относительно невысокая цена, (на уровне самых дешевых инверторов);

• простота работы, что на мой взгляд самое важное (подойдет даже новичку);

• небольшой вес, весь комплект менее двух килограмм;

• аппарат очень компактный и все упаковано в переносную сумку;

• удобно работать где-то на высоте, куда не надо тянуть длинные силовые провода;

• полностью электронное управление с кучей разных настроек, которые в теории можно обновить с помощью прошивки.

Есть у аппарата и свои минусы:

• короткий сетевой кабель и для комфортной работы необходим удлинитель;

• невозможность поменять полярность;

• невозможность работать с электродами выше 3.5 миллиметров;

• вес аппарата полтора килограмма, для самого аппарата это немного, но так как он является и держателем, то долго работать с ним наверно будет сложно.

С другой стороны, дванадцатипроцентная загрузка и не позволит работать долго, он будет перегреваться, поэтому для каких-то небольших локальных задач этот аппарат подойдет отлично.

Спасибо, что дочитали статью до конца, если не сложно, делитесь своим мнением по поводу этого сварочного аппарата.
