Меняем сокет 1151 на материнской плате Gigabyte ga-z170n-wifi1
Итак, купил нерабочую мать с погнутыми ножками сокета (около 30шт) и двумя обломанными. Решил не заморачиваться с восстановлением ножек а просто купить новый сокет и заменить. Поехали.
Ставим на фторопластовые ножки плату на нижний подогрев.

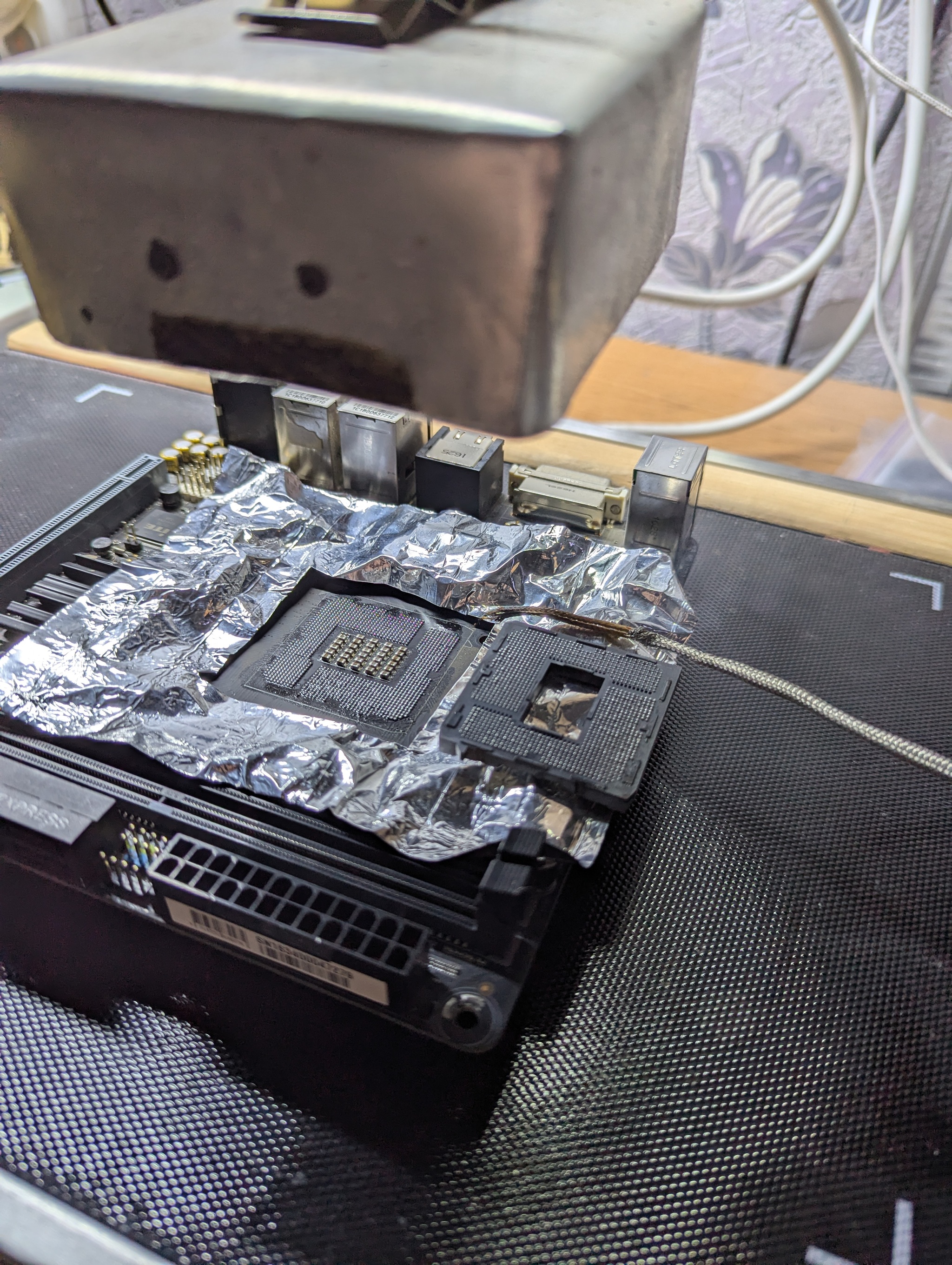

Снимаем при температуре головы 230 градусов с флюсом.

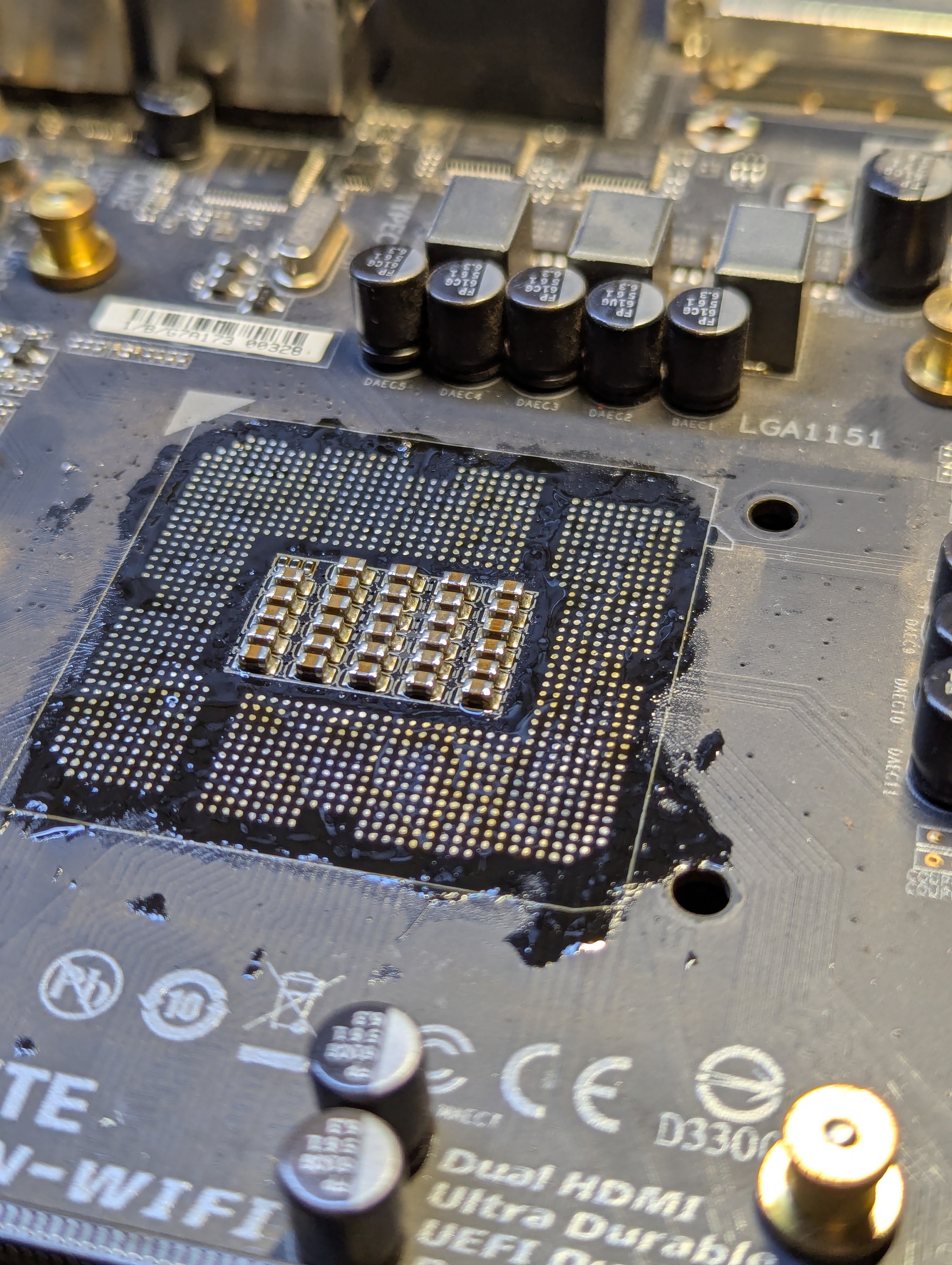

Вот такое

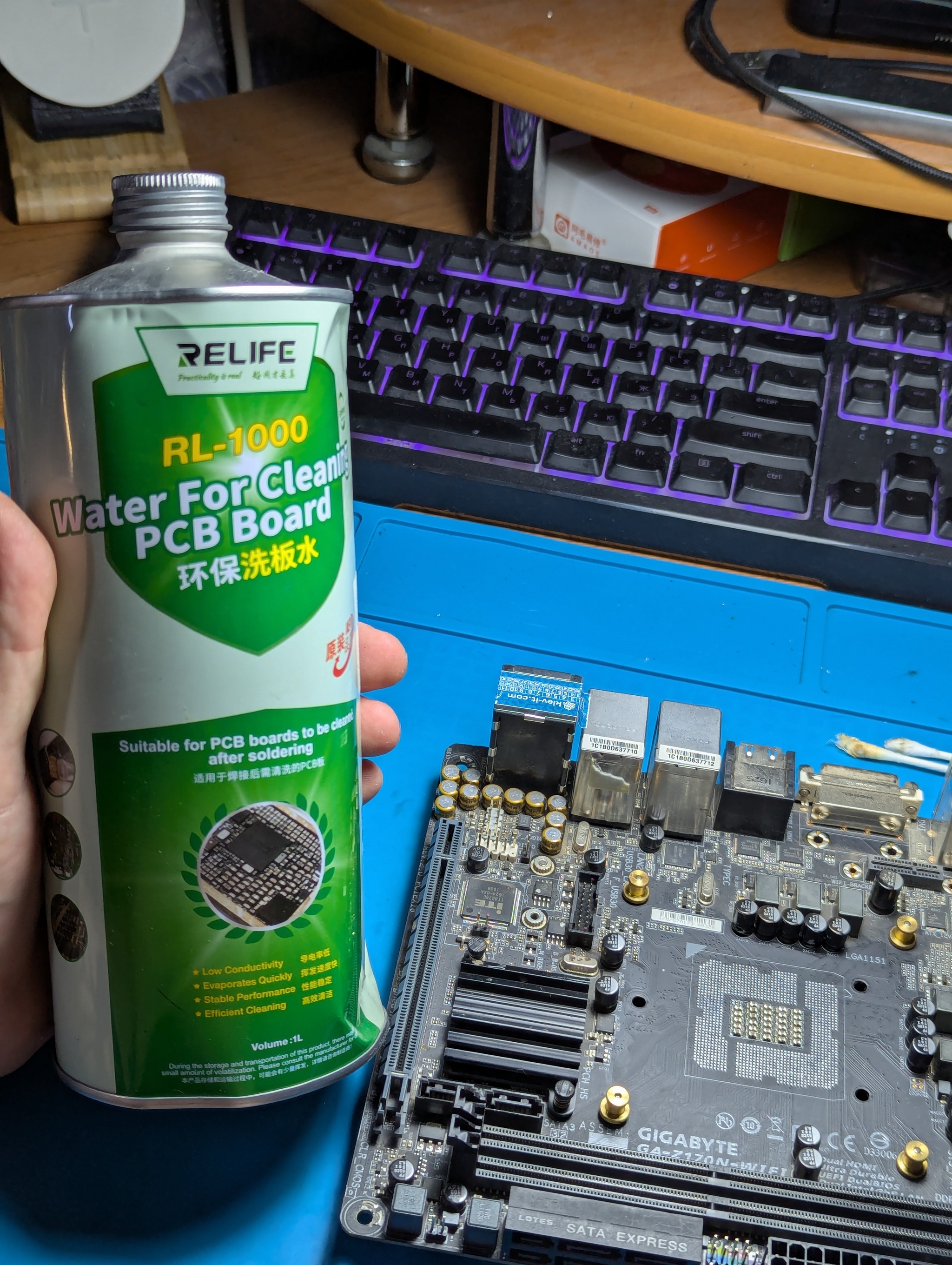

Далее чистим смывкой отработанный флюс и старый припой оплёткой.

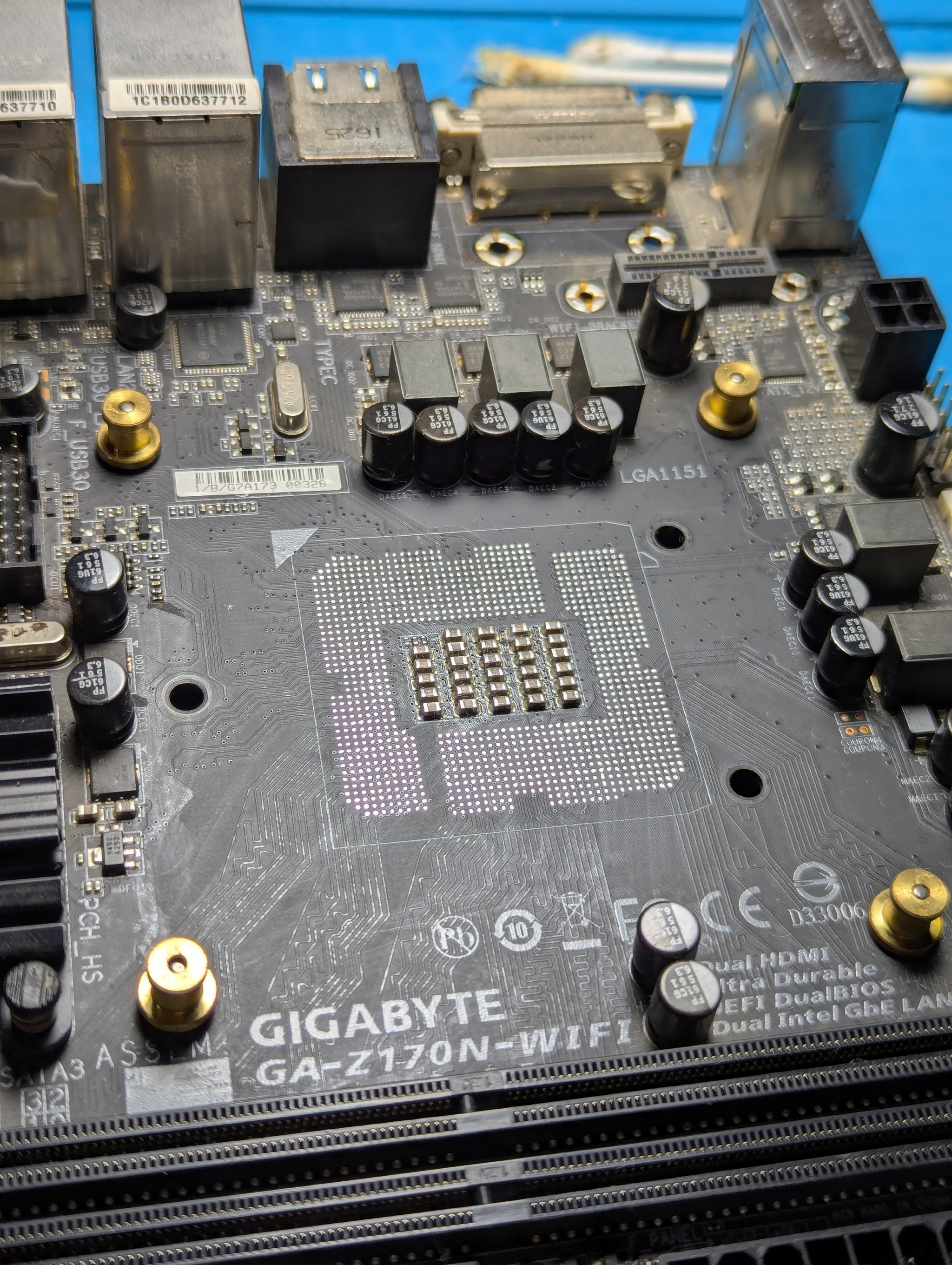

Порядок

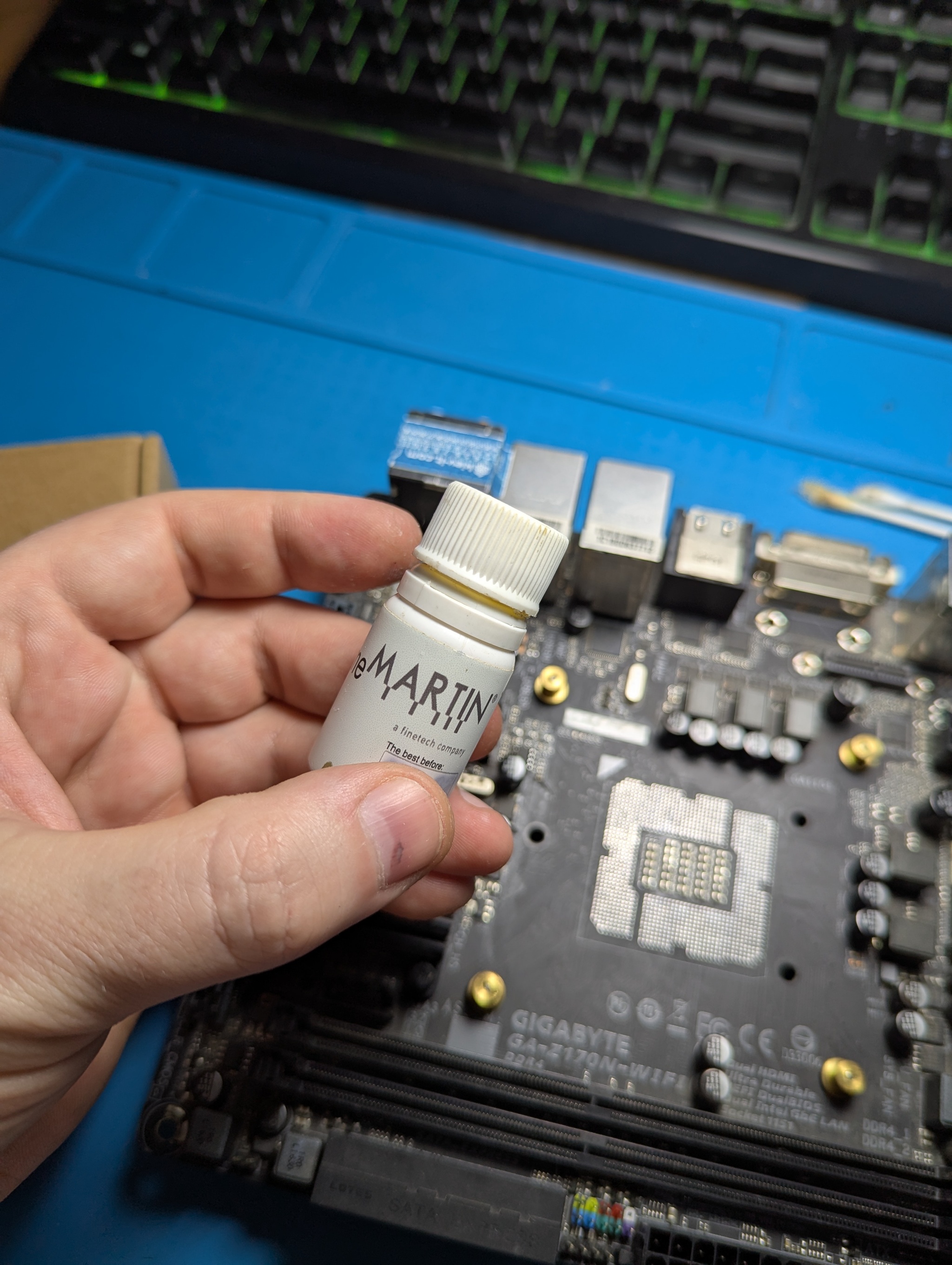

Мазюкаем флюсом. Использую Martin

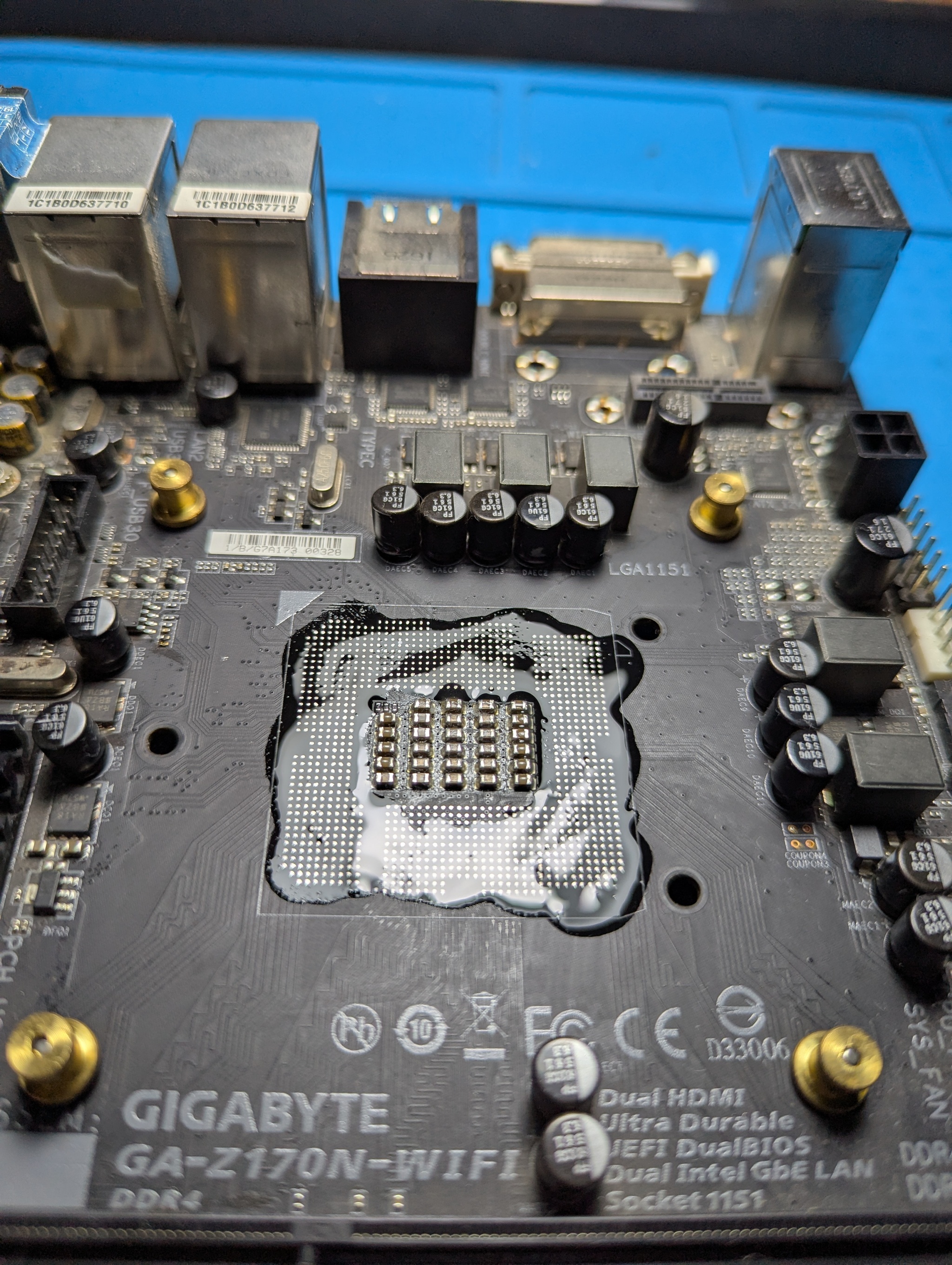

Вот так

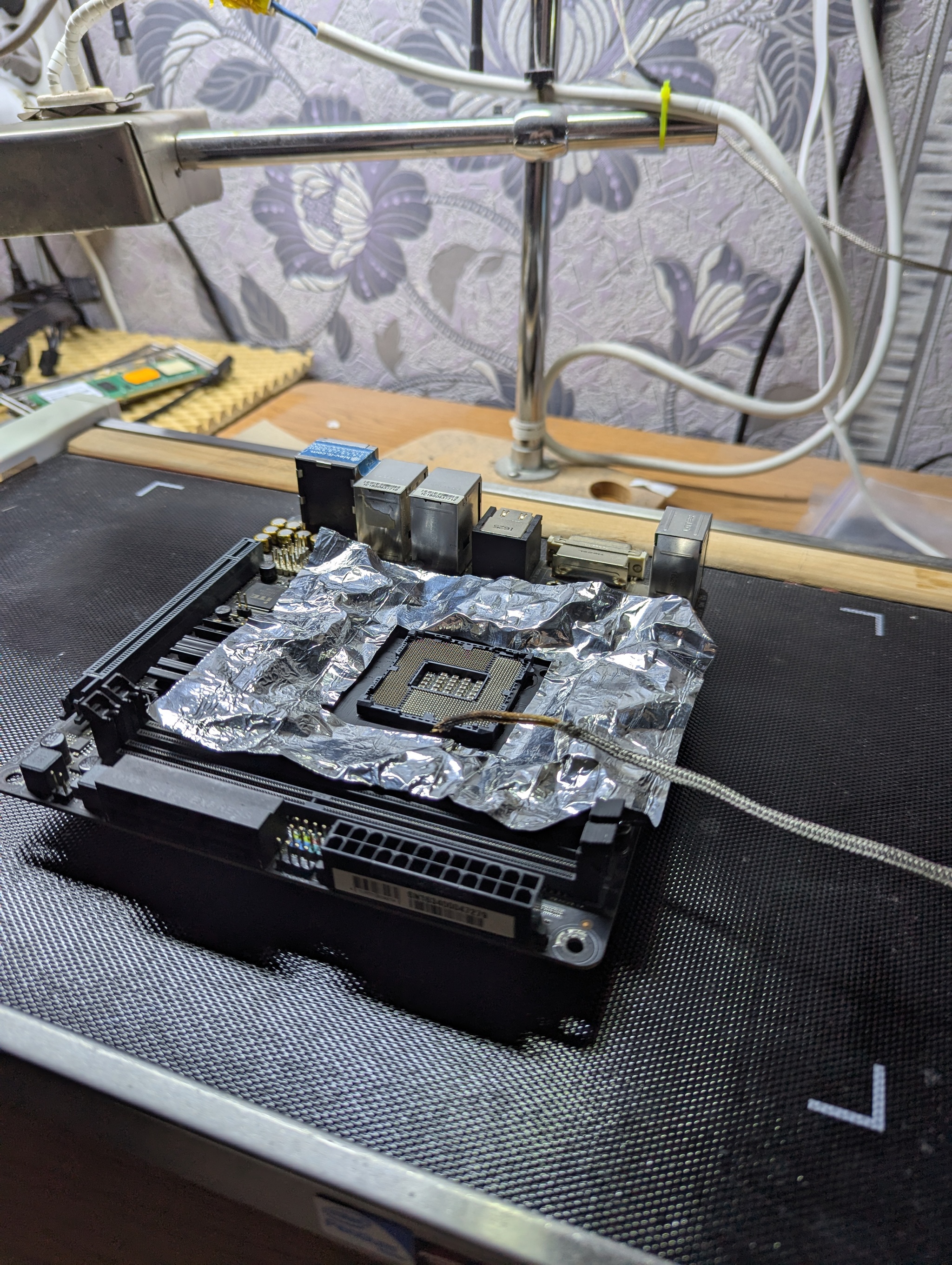

Центрируем по шелкографии и отправляем на паялку на тех же 230 градусах

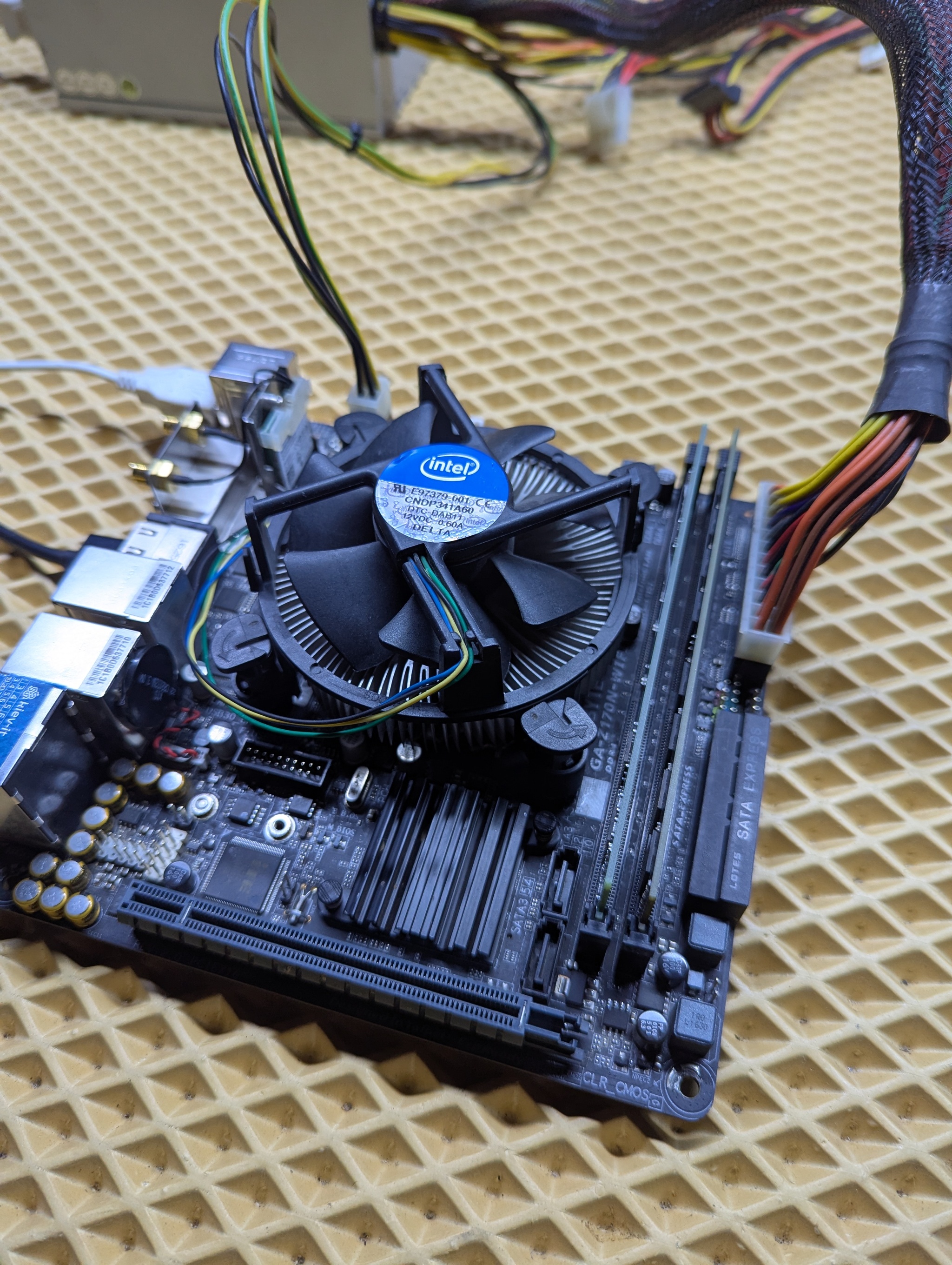

Собираем

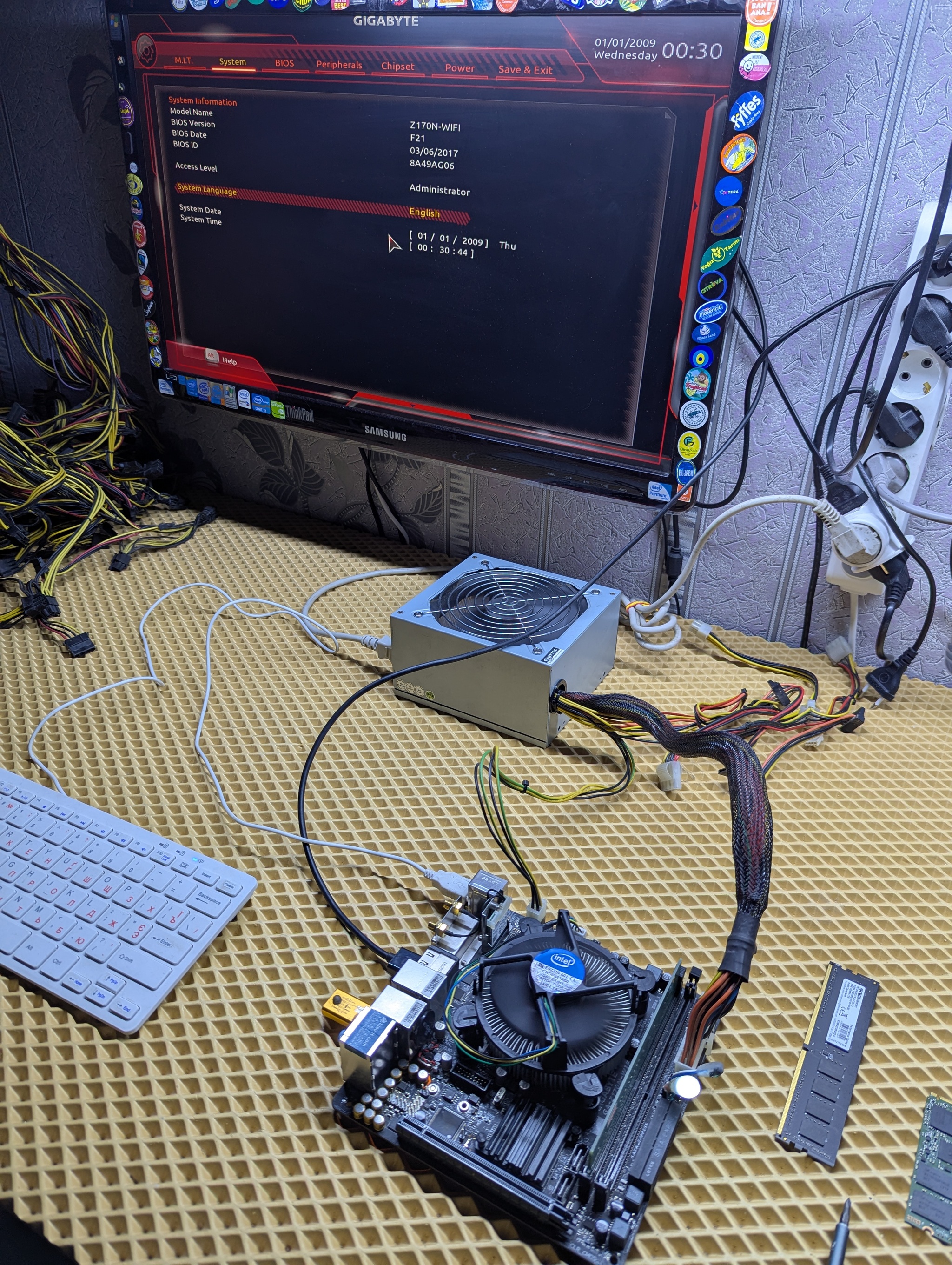

И радуемся
Спасибо за внимание. Всем всего хорошего.
Кошечку вам свою напоследок.
