Гитарный фузз своими руками⁠⁠

Мы живем в удивительное время, когда цифровой гитарный звук уже не отличить в слепом тесте от лампового, но аналоговые эффекты при этом не только не уходят в прошлое, но и достигли небывалого разнообразия (к слову, летом выходит крупная документалка об этой индустрии и об истории гитарного звука в целом). Ну и во всем этом разнообразии есть девайсы, ставшие по-настоящему культовыми и в данном случае речь пойдет про Fuzz Face. Схема этой педали до неприличия проста, именно поэтому многие из тех, кто пробует собирать педали самостоятельно, начинают именно с неё. Однако легкие пути нам не интересны и я решил немного поэкспериментировать с дизайном, ну и вот что вышло

Существует огромное количество модовификаций Фузз Фейса, но схему я решил оставить самую что ни на есть классическую на германиевых транзисторах (правда не на ac128, как в оригинале, а на 3ax31c), ну и чтобы усложнить задачу решил собрать все на турретах, запихнув это в компактный корпус 1590b. К слову, оказалось не так-то просто найти нефольгированный текстолит за адекватные деньги, но как говорится, голь на выдумки хитра, поэтому я купил обычный 2мм текстолит и вытравил с него целиком всю медь)

Плата, как можно увидеть, нестандартной формы, поэтому вырезал на станке с ЧПУ (а говорил своими руками, обманщик), а для того, чтобы запрессовать турреты сделал незамысловатую конструкцию из болта и сверлильного станка

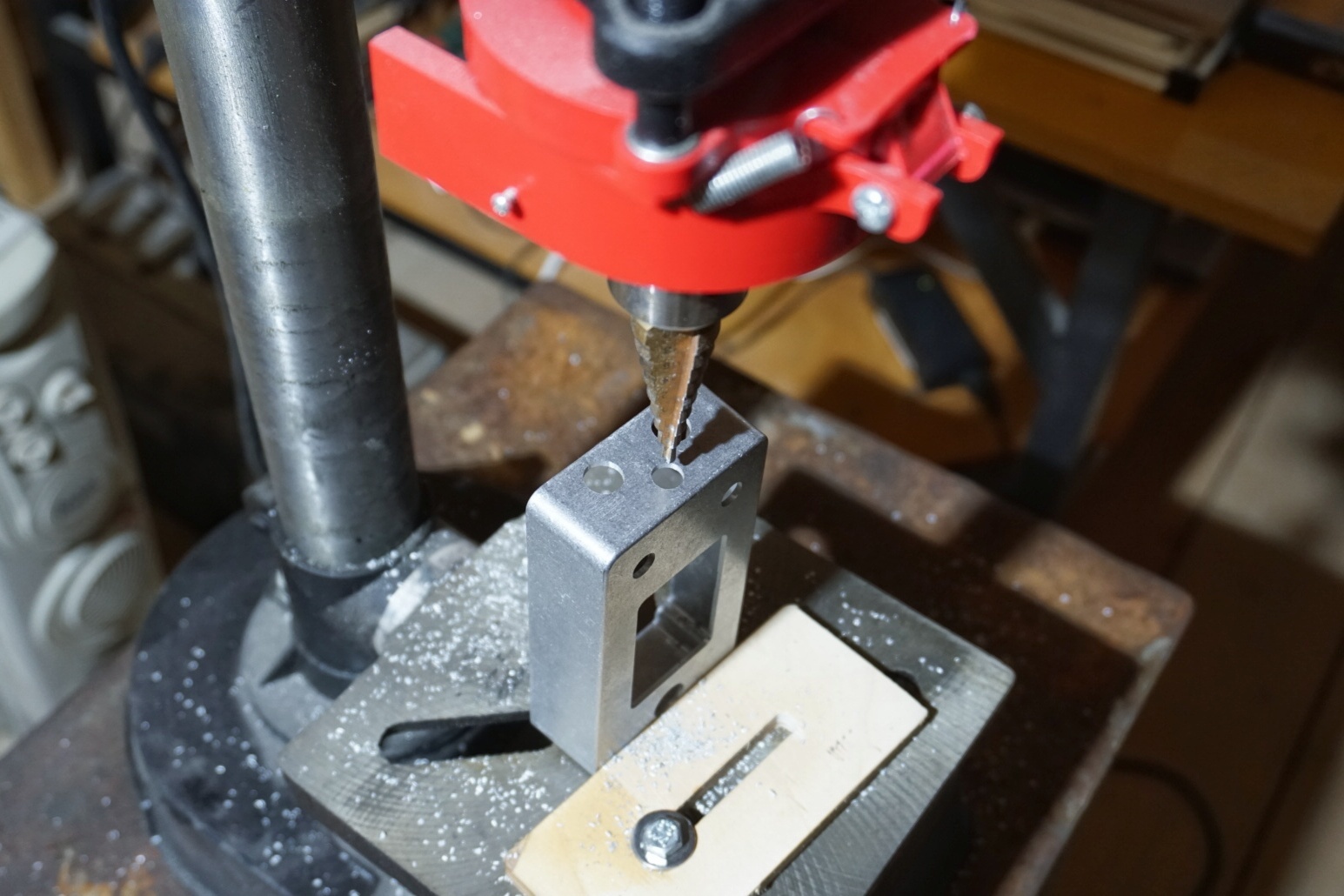

Отверстия на лицовой части корпуса так же вырезаны на ЧПУ, с торца сверлил уже вручную

Про покраску рассказывать особо нечего, тут без каких-либо хитростей, а вот что касается оргстекла, то оно выполняет не только декоративную функцию, но и держит на себе плату, так как сверлить лишние дырки на корпусе не хотелось

В "подвале" все не так минималистично, но упорядочил, как мог) Как видно на фото, транзисторы можно менять не прибегая к паяльнику, тем самым экспериментируя со звуком

К слову о звуке, Фузз Фейс тут никаких сюрпризов не преподносит. Схема простая и звучание еще с 1966 года известно любому гитаристу, но сэмплы в скором времени я все же постараюсь записать и выложить сюда. Там же по ссылке можно увидеть и остальные мои работы. Всем спасибо за внимание, творческих успехов и качественного звука)
