Проблема тире на пикабу и тесла-флюгегехаймен! (часть вторая)

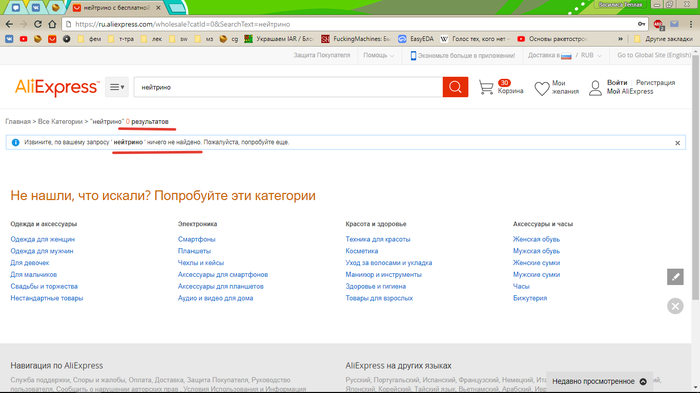

Первая часть: Поиски нейтрино на Aliexpress и тесла-флюгегехаймен! (часть первая)
АГА! Дратути, что ли!
И опять я вас обманула со сроками, да? Извините, у меня был отснят весь нужный материал, но еще, как бывает у людей, у меня было очень плохое настроение, настолько плохое, что справится с ним мне помог лишь откат себя и своего основного окружения на год-годы назад. А то некоторые дорогие люди как специально сами просят вернуть их в твою жизнь, чтобы в очередной раз разрушить ее стабильный уклад, и в итоге приходится из-за них начинать все с предыдущего чекпоинта, а они потом говорят еще, что все ок, и ни че они не просили, но ты звони если че важное. А ты все равно продолжаешь ее любить и хотеть. Бесит короче пиздос, вы не представляете, надеюсь.
А еще я скучаю и волнуюсь за Алисон. Потому что Алисон досталось больше чем мне, и где теперь Алисон -- фиг знает. Кто ждал наполнения канала Алисон на порнохабе -- ждать наверно придется не мало. #АлисонВозвращайсяТутВсеТебяЛюбят!
В общем я просто не хотела отражать свою злость, обиду и прочие негативы в подаче материала, так что взяла тайм-аут, пока не выверю шкив, и не надену слетевший с него ремень.
Надеюсь вы сможете понять и простить, а то пиздец, уже какой раз вас наебываю, мне правда очень стыдно за это, но каждый раз ни чего не могу с этим поделать :D
И так, в прошлый раз мы остановились на том, что на пикабу ни как не встроят скрипт, который бы превращал два дефиса в тире. И не смотря на то что у меня в принципе плохо с пунктуацией, и я не умею юзать тире -- я считаю это важным вопросом, требующем безотлагательного обсуждения. Прошу @moberator перенести мой пост в Предложения по Пикабу, а то я сама не умею.
Что касается тесла-флюгегехаймена, то в прошлый раз нам не хватило пикабушной квоты на картинки в постах, и не хватило ее аккурат в начале производства-сборки.
И я предлагаю безотлагательно начать сборку с.... Ну пусть ротора) Напомню, как это выглядит в теории:
На практике, для сборки в домашних условиях, нам потребуются:
материалы:
1) Магниты, как мы решили в прошлом посте, неодимовые N38, дисковые, с аксиальной намагниченностью, размером 30x30 мм, 10 шт.
2) Корпус ротора в виде трубы 32x1 мм, длинной 700 мм. Я в рознице нашла только алюминиевую. Это плохо. Нормальным вариантом была бы нержавейка, AISI 304 например, или 316 -- вообще топ. Но для теста-отладки и алюминий сойдет. А алюминий в данном случае плох непосредственно вот чем -- https://www.youtube.com/watch?v=wnsnEeVJSqY
3) Труба меньшего диаметра(не сильно принципиально какого именно), чтобы создать фиксированный отступ массива магнитов 4-5 см от винтов с одной стороны ротора.
4) Болтики длинной 16 мм для выдерживания расстояния между магнитами(можно заменить на трубочки, как на картинках, но тогда надо пилить, а так я просто походила по полкам с болтиками и штангенциркулем, и нашла нужной длинны))). Магнитов у нас 10 -- значит "прокладок" надо 9 шт.
5) Винтики М5, играющие роль упоров с обеих сторон от массива магнитов, чтобы они из ротора не вылетели. По 6 винтов на одну сторону -- то есть 12 шт.
6) Гайки к винтам. Тут все просто. Тоже М5, и тоже 12 шт.
7) Шайбы М10 усиленные, они как раз 29.5 мм, 3 шт. Нужны, чтобы... да что я объясняю, вы же все на картинках и гифке видите))))
8) Болт М10, 80мм. Им мы будем додавливать магниты внутрь, после сборки, чтобы все зазоры были именно 16 мм, а не больше. Это проще, чем точно выцеливать где сверлить отверстия под упорные винты и закручивать их потом под натяжением(магниты будут стремиться выскочить с силой почти 6 кг), к тому же он создаст отступ с другой стороны, как пункт 3.
9) Гайка к болту, тоже М10
инструменты:
1) Карандаш для подводки глаз.
2) Кернер(я нашла на производстве автоматический и одолжила его).
3) Сверло 5 мм.
4) Отвертка для винтов(у меня бита).
5) Труба диаметра меньше 30 мм, чтобы последовательно проталкивать магниты внутрь, где-то 50 см длинной.
6) Смазка. У меня на фото силиконовое масло, но знаете, после того как я вбухала подсолнечного стало намного лучше, так что -- подсолнечное масло.
7) Просто суперклей, к нему еще можно соду добавить.
8) Лебедка(ради интриги и еще кое-чего)
9) Линейка для разметки
10) Шуроповерт
11) Какие-нибудь клещи или пассатижи.
А ну всем собраться!! Самая дичь еще не началось!
ШАГ 1
Берем корпус ротора, размечаем отверстия под сверление, керним, сверлим.
По фото понятно как именно это сделать:
1) Отрезаем кусочек бумажки нужной длинны, равной внешнему диаметру трубы.
2) Размечаем карандашом для подводки глаз 5 равноудаленных точек.
3) Прикладываем к трубе, керним 6 точек(6-я точка на стыке бумажки).
4) Ну и сверлим.
Таких отверстий 6 с одной стороны и 6 с другой.
Надеюсь все яснопонятно.
ШАГ 2
Делаем вдоль всех магнитов пропил(если есть чем, у меня были ванная, болгарка и Алисон), чтобы при запихивании магнитов воздух как-то выходил, а то магниты 30 мм, труба внутри 30 мм -- сближая в трубе 2 магнита, воздух будет сжиматься, но не выходить, и как итог -- усилие запихивания и удержания магнитов возрастает очень сильно.
Если пропилить нечем, то просто после каждого магнита сверлим в корпусе ротора маленькое отверстие для выхода воздуха.
ШАГ 3
Клеим "прокладки"-болтики на магниты.
Можно и просто на суперклей, но в идеале:
1) Зашкурить.
2) Обезжирить.
3) Приклеить суперклеем с содой.
При работе с магнитами не забывайте, что они могут сломать вам палец. Лично я лишилась кусочка кожи и кусочка когтя, но все зажило. А еще, если их отпустить на встречу друг-другу, то их соударение может выбросить кучу осколков и они обязательно попадут в глаз.. и в почку. И в мочевой пузырь.
Если приклеить плохо, то болт просто напросто будет отталкиваться магнитным полем и падать, когда магниты будут сдвигаться(поскольку сдвигаются они однополюсными сторонами друг к другу, т.е. они друг от друга отталкиваются).
Можно не приклеивать, если у вас роль прокладки выполняет что-то не магнитящееся. Алюминий например, пластик, лапка кота.
Всего надо так сделать 9 магнитов. При чем на 4 магнитах болт должен быть на одном полюсе, а на 5 -- на другом полюсе.
ШАГ 4
По тому же принципу приклеиваем гайку М10 к шайбе М10. Это можно пропустить, но лучше сделать -- в дальнейшем это просто скажется на удобстве.
Гайку я отцентровала, притянула болтом и аккуратно приклеила.
ШАГ 5
Закручиваем первые 6 винтико-гаек(стрелкой на фото ниже показано каких), опускаем внутрь трубы шайбу, и трубу 4-5 см. Посмотрите этот участок на гифке вначале.
ШАГ 6
Запихиваем магниты.
Надо сказать, что диаметр трубы чуть-чуть меньше 30 мм, а диаметр магнитов конечно, по закону подлости, чуть-чуть больше 30 мм.
Поэтому мы берем лебедку и фигачим.
Первые 2 магнита пойдут туго даже с маслом, но зато последующие уже получилось затолкать без лебедки.
Не забываем ориентировать каждый последующий магнит обратно предыдущему, как на картинке выше, чтобы сходились одноименными полюсами(они должны друг от друга отталкиваться).
Алисон тоже в шоке
ШАГ 7
После победы над всеми 10-ю магнитами, кидаем туда шайбу М10, она примагнитится к магниту и в дальнейшем ее отверстие будет центрировать болт М10.
Далее так же засовываем гайко-шайбу, сделанную в шаге 4, гайкой внутрь.
Завинчиваем 6 оставшихся винтиков, как в шаге 5.
Завинчиваем болт М10 и докручиваем его ключом/пассатижами/клещами чтобы все магниты и "прокладки" придавило плотно друг к другу. Вы не забывайте посматривать на гифку сборки в начале, сразу все понятно станет.
Иии, да, чтобы потом надеть статор на ротор, придется все раскручивать, так что шаг 7 можно перенести на потом)
!!ЭТЕНШЕН!!
Ротор обладает чудовищной магнитной силой. У меня он прицепился к стальной дуге офисного стула и это первый в истории случай, когда я не пожалела, что у меня бицухи :D
Реально -- еле-еле, упершись ногами, оторвала. Думала стул сломаю.
Выглядело это примерно как тут на 2:32 https://youtu.be/cSVhR-2zO4s?t=152
Ротор готов, вроде ни чего не упустила. Если что, я отвечаю в комментах)
_____________________________________
Статор.
Это, ребята и девчата, еще эпичнее :DDDDDDD
Нам предстоит намотать 12 катушек, в сумме это будет примерно 1 км проволоки :DDD
Но было бы слишком тупо, если бы я решила сделать это вручную :DDDDDDD
В общем нам потребуются:
Материалы:
1) Гетинакс 0,5 х 200 х 300 мм, но лучше побольше -- мне на 1 колечко не хватило.
2) ПЭТВ-2 0,6 -- 3 кг.
3) Это не понадобилось.
4) Горлышки от бутылок :DDD
5) Суперклей
6) Анкерные пластины для окон пвх
7) Уголки высотой полки 8-12 см
8) Шурупы 12-20 мм длинной.
9) Гайки, М5 например.
10) Болт М5, длинной 70-100 мм.
11) Гайки М5.
12) Корпус статора, труба 35x1 длина -- 250 мм. Как и в роторе, лучше нержавейку, но у меня -- алюминий.
13) шпилька М5.
14) :DD Да, это деревяшка :D
Инструменты:
1) Коронки: на 35 мм и на 70 мм.
2) Хвостовик для коронок.
3) Это просто бита с торцевой шестигранной головкой, ибо хвостовик без этого переходника в шуруповерт просто не вставится.
4) Ножницы. Серьезные такие ножницы.
5) Клещи(или любой другой инструмент годный для закручивания гаек).
6) Штангенциркуль или линейка.
7) Кернер.
8) Сверло 5 мм.
9) Отвертка/бита для закручивания метизов.
10) Шуроповерт.
И ШАГ 1 начинаем сразу с хардкора)
Надо сделать 2 центрирующих шайбы для коронок самими коронами.
Поэтому берем сначала одну коронку, потом другую... Высверливаем шайбы. Я их после высверливания немного пошкурила, чтобы покрасивее, но это не обязательно, разумеется.
Большую шайбу было сложно сверлить -- пришлось встать на стол и ногами придавить деревяху.
Кстати их, больших шайб, можете сразу 2 выточить -- в конце понадобятся.
После этой процедуры, центрирующее сверло из хвостовика можно вытащить -- больше не понадобится.
ШАГ 2
Нарезаем из гетинакса квадратики минимум 70 мм, 13 штучек, отмечаем центр, керним, сверлим.
Еще сверлим отверстие в рандомной точке деревяшки, но так чтобы отступ был по 40 мм от краев минимум. Не просверлите стол!
ШАГ 3
Зажимаем квадратики гетинакса между деревяхой и большой шайбой, скручивая их болтом. Болт вставляется в отверстие деревяхи, просверленное в предыдущем шаге.
Ставим большую коронку, надеваем на шайбу и начинаем кромсать гетинакс.
Кто думает, что гетинакс можно высверлить без подобных выебонов -- пробуйте, лол)))
Далее ставим малую шайбу и сверлим еще, уже малой коронкой.
Ура! Мы получили изоляторы\разделители\стенки катушек!
ШАГ 4
Намечаем на корпусе ротора от центра 13 отметок, с расстоянием друг от друга ровно 15,333333333333333333333333333333 мм мой калькулятор не обладает большей точностью, но если ваш может точнее разделить 46 мм на 3, то сделайте точнее.
Далее надеваете на корпус гетинаксовые кольца, расставляете по отметкам и фиксируете их суперклеем.
ШАГ 5
Делаем намоточный станок! :D
В центрах крышек делаем отверстия.
Фиксируем одно горлышко на шпильке гайками.
Продеваем через статор и закручиваем горлышком с другой стороны.
Из уголков, и прочей фигни делаем незамысловатую конструкцию, как на фото, и зажимаем ее вал в патроне шуроповерта.
Отлично! Станок для намотки готов, теперь 1 км проволоки уже не кажется таким уж страшным.
ШАГ 6
Наматываем!
Суперклеем фиксируем один конец проволоки, жмакаем на кнопку шуроповерта и мотаем.
Тут конечно есть важный вопрос -- а сколько витков на каждую катушку?
В теории витков 450, но я мотала 200-220 грамм :D
Ну да, а вы что хотели, чтобы я еще кликер сюда присобачила? :D У меня есть кухонные весы -- я время от времени просто взвешивала катушку, и прекращала намотку, когда она сбрасывала 200-220 грамм.
Можно еще по размеру определять -- надо чтобы катушка была где-то 68-70 мм в диаметре. Но лучше все-таки по весу.
Катушки можно наматывать по-разному, я решила наматывать каждую противоположно предыдущей -- потому что я дура тупая.
Не парьтесь и мотайте все катушки в одну сторону. Потом можно будет просто в разной последовательности подключить выводы катушек, и результат будет тот же, что у меня.
И мотать лучше в перчатках -- кожа плохо скользит.
Ротор готов!))
Ребята, я открыла новую ачивку квоту! >_<
Продолжим в следующей части :DDD
Всем хорошего настроения, и не забывайте себя плохо вести!
