Помогите пожалуйста с ремонтом Panasonic BT-S 1000Y
В общем попал в руки ЭЛТ видеомонитор, мне он нужен для подключения к телекамере. Итак проблема такая, при включении белый экран и линии обратного хода:

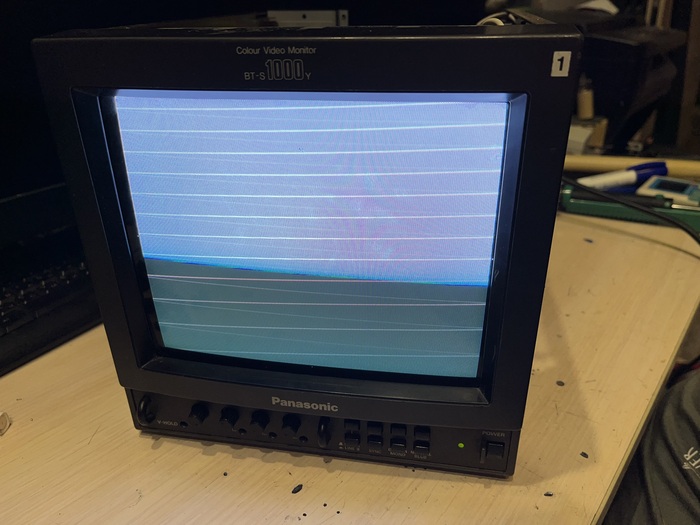

Вот неисправность
Я менял ускоряющее напряжение на ТДКС, не помогло:( Так же на плате кинескопа заменил электролит 250v 22uF и резисторы на 3,3кОм тк сопротивление завышено на 1 кОм т.е 4,3 кОм, и электролит возле питания ТДКС 250v 33uF, но результата нет… Проверил питания видеоусилителей, изначально оно было 100v но после вышеуказанных манипуляций пришло в норму 155v:

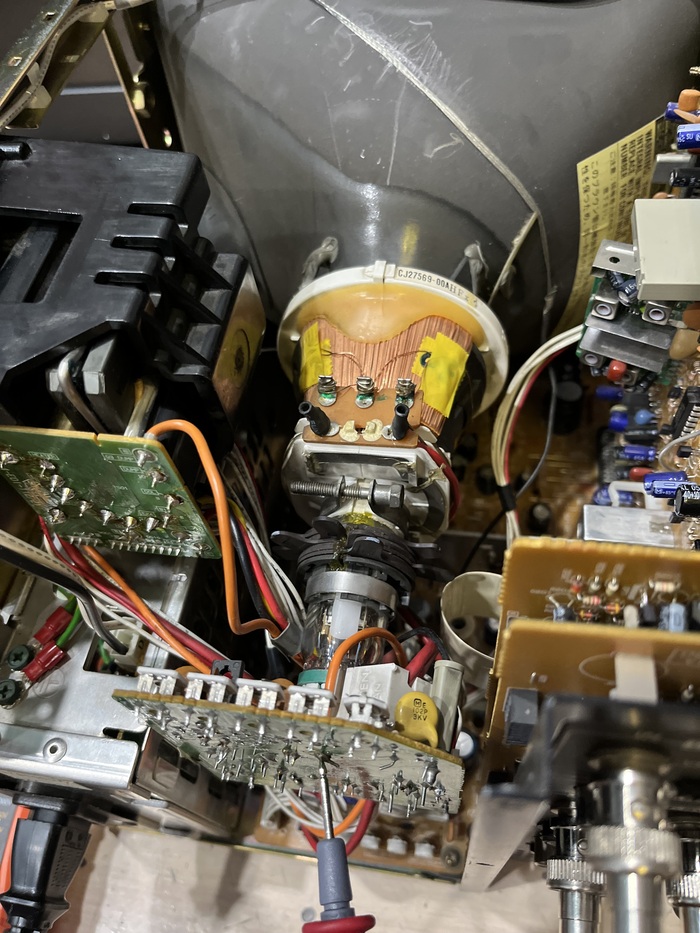

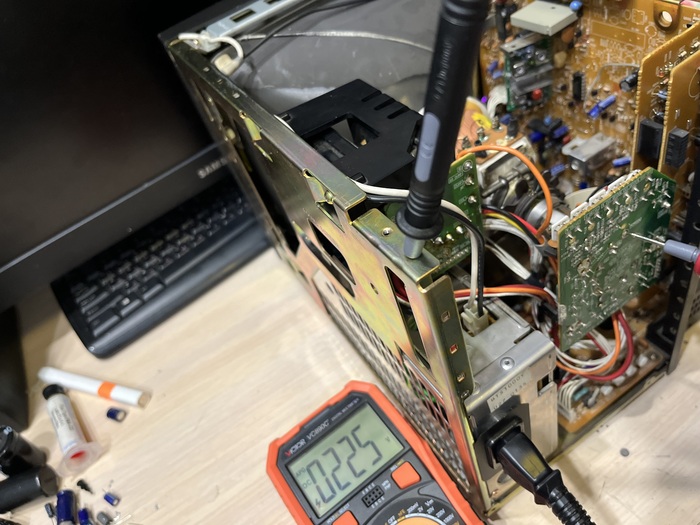

Смотрите напряжение на коллекторах
Но результат нулевой, я проверил пайки, кольцевых трещин нет, но все равно обьемные детали пропаял, но опять нет результата:(

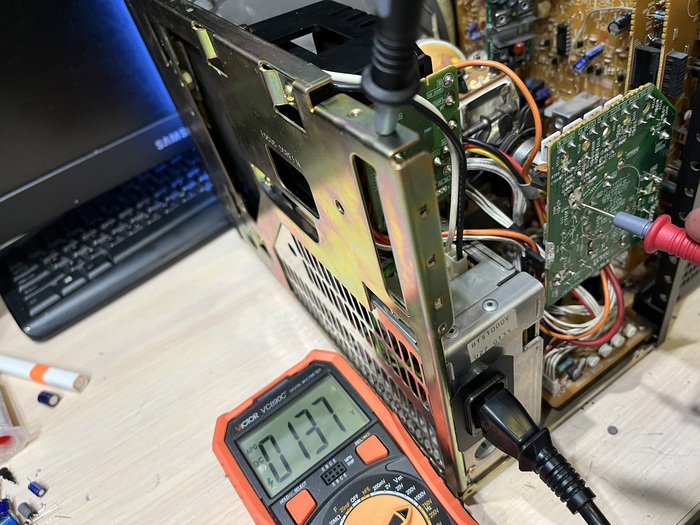

Вот напряжение питания видеоусилителей

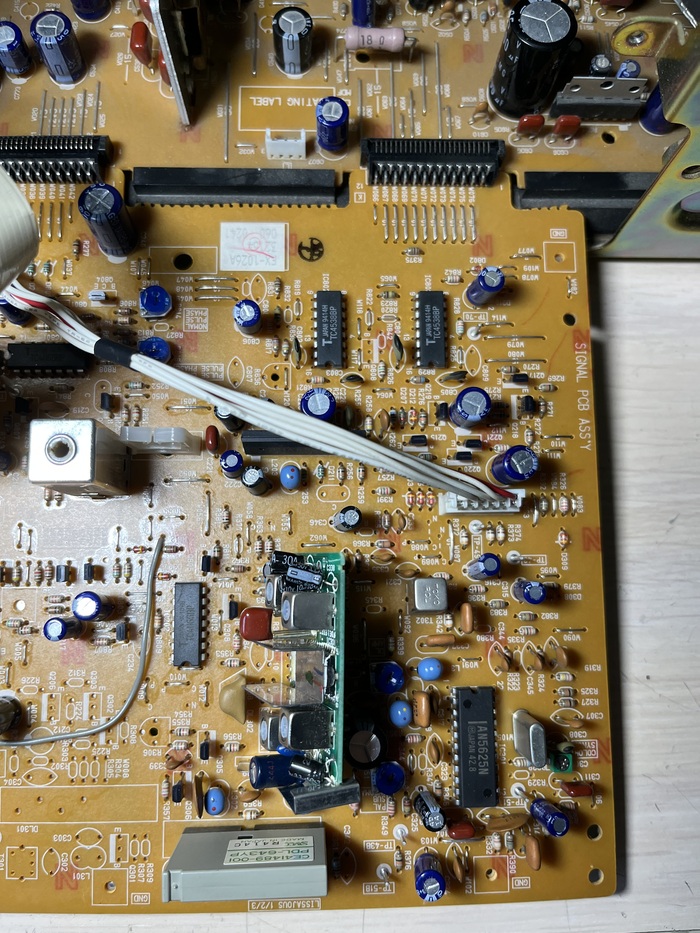

Потом думал кинескопу хана, изменял сопротивление на плате кинескопа потонциометрами, все 3 цвета есть (да и это сразу можно было понять, если есть белый цвет на экране). Дальше просто прикреплю 14 фото, помогите пожалуйста разобраться и найти неисправность, заранее большое спасибо🤝

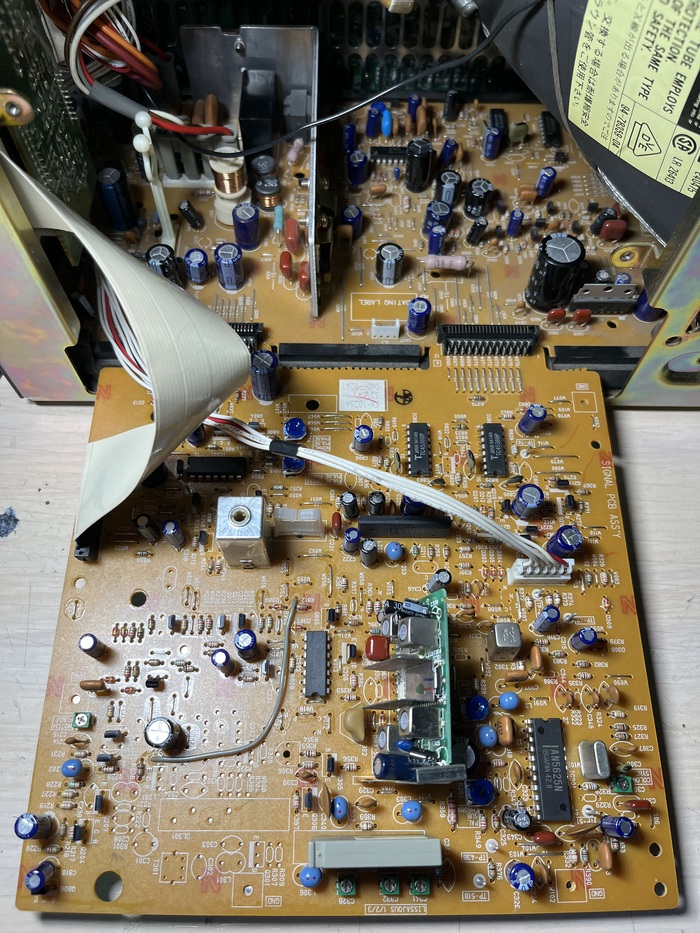

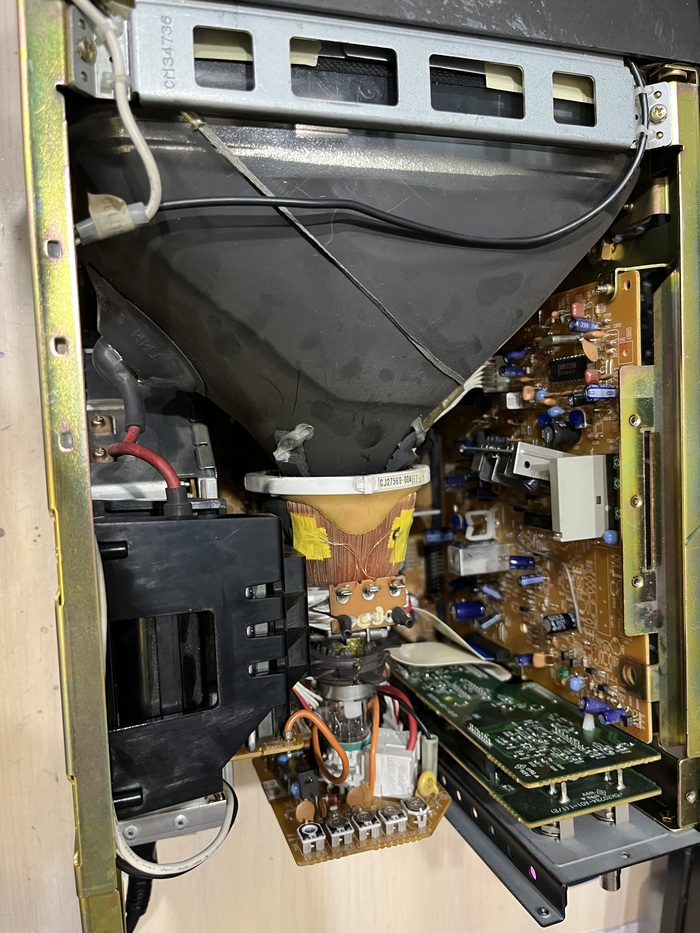

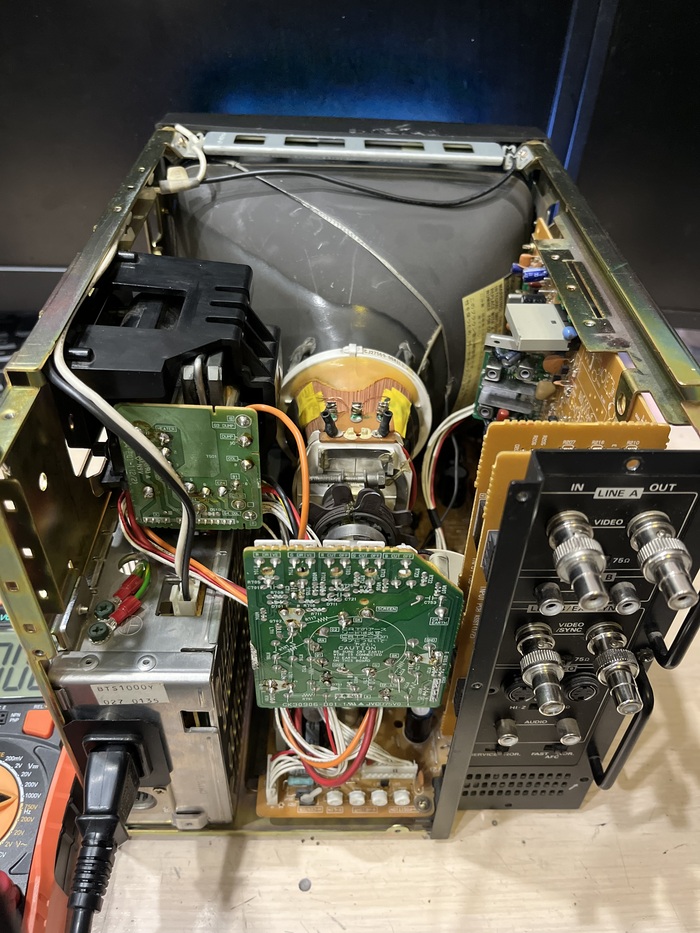

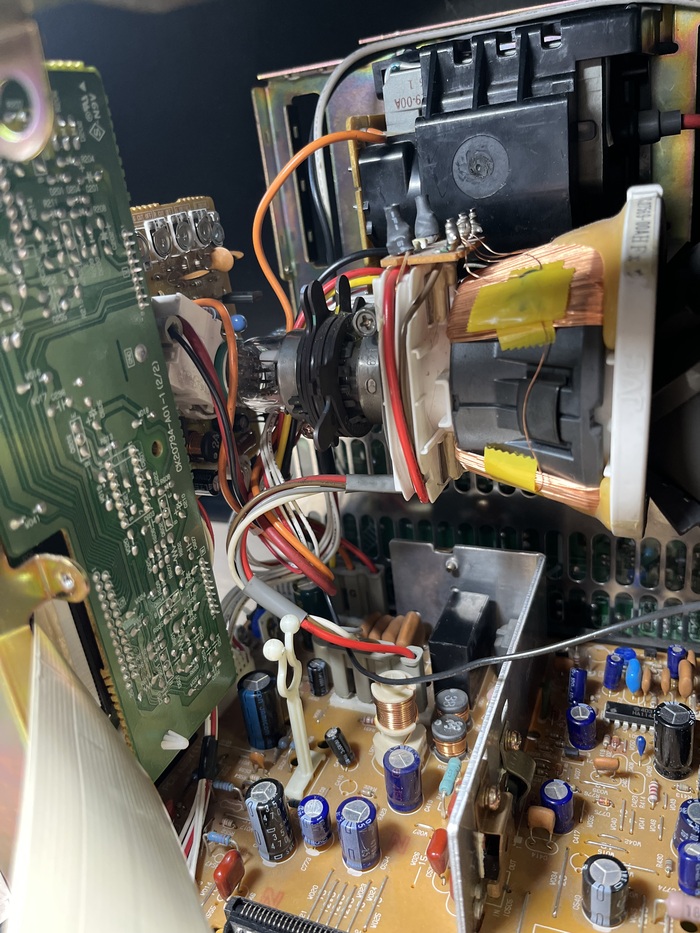

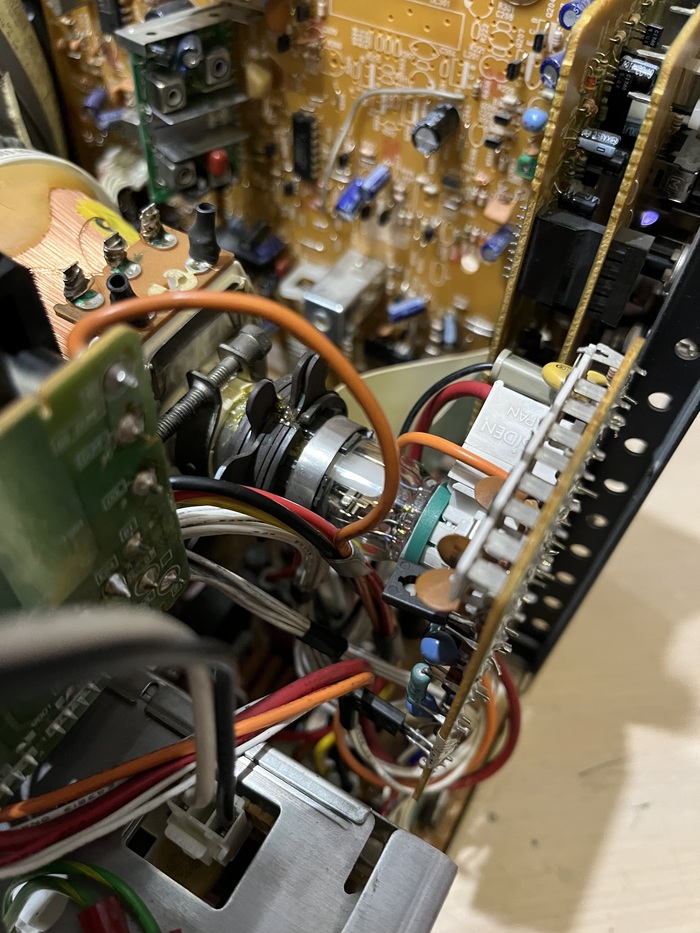

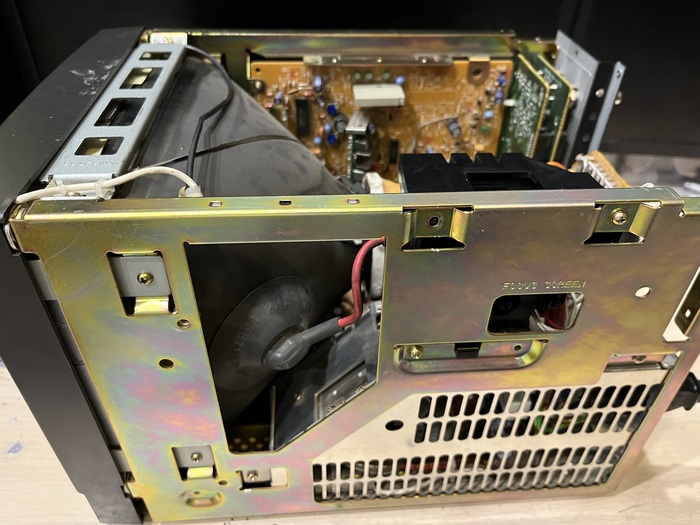

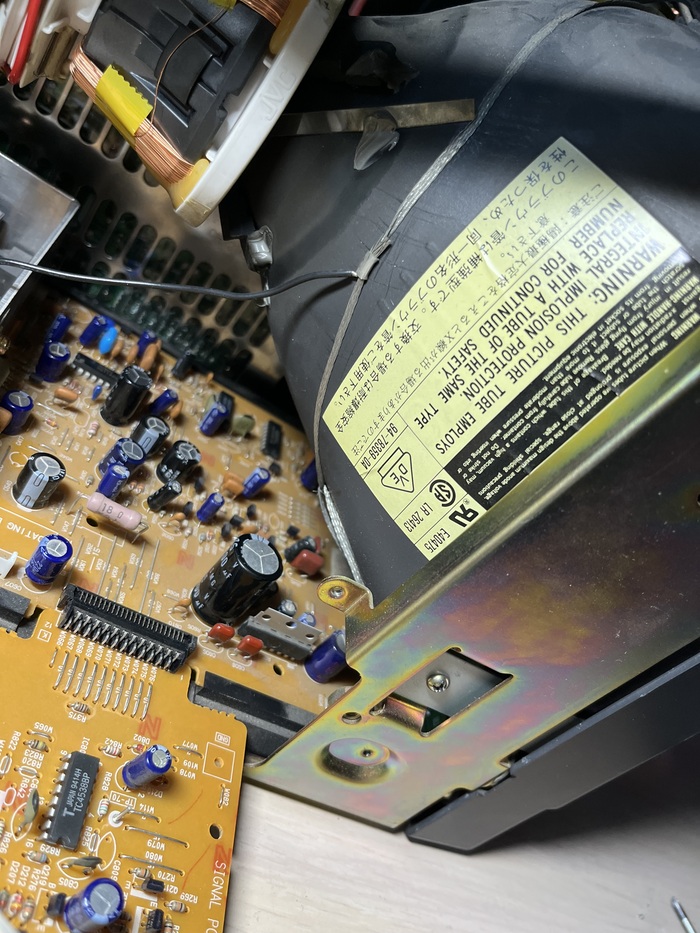

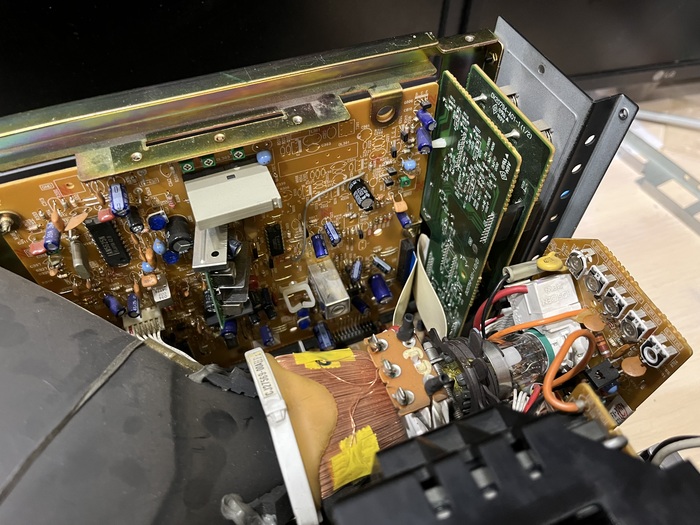

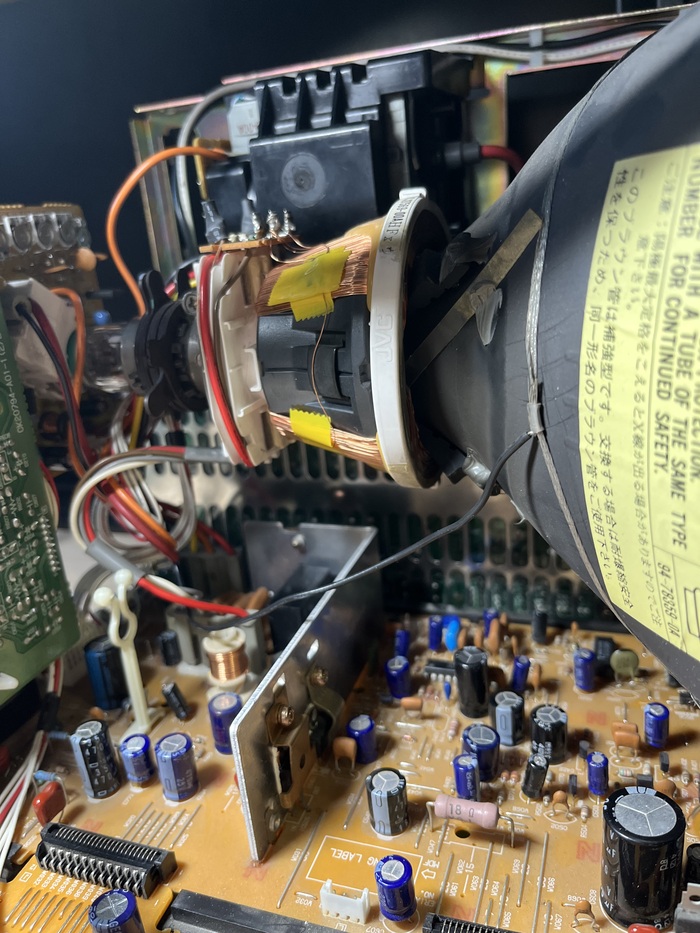

Просто фото всего монитора
Спасибо за внимание!
