Первая часть тут.

Прошивка стареньких телефонов

Прошлая часть вызвала некоторый интерес, поэтому выкладываю продолжение.

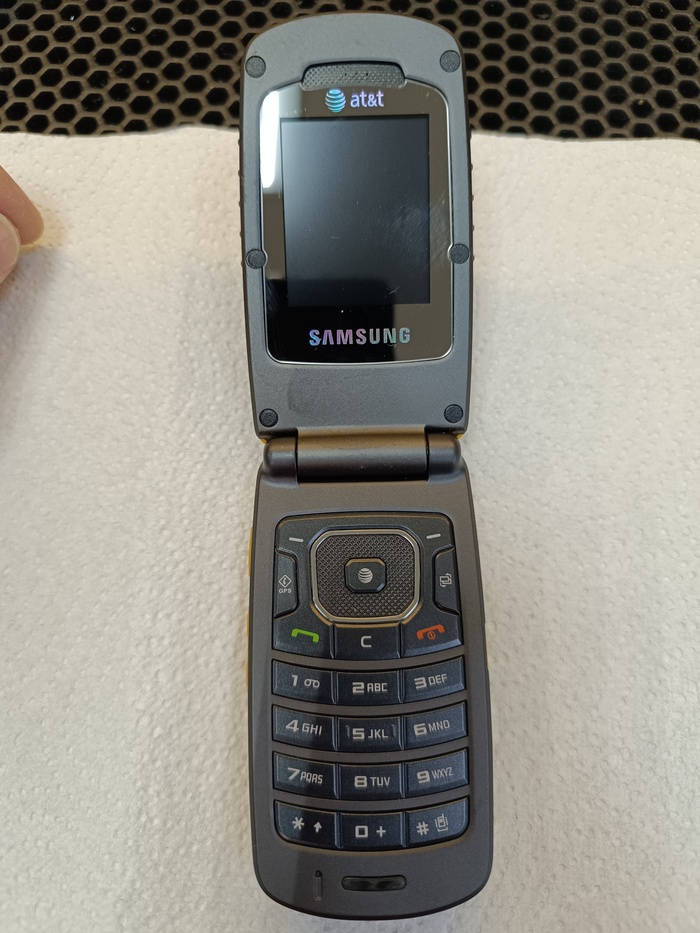

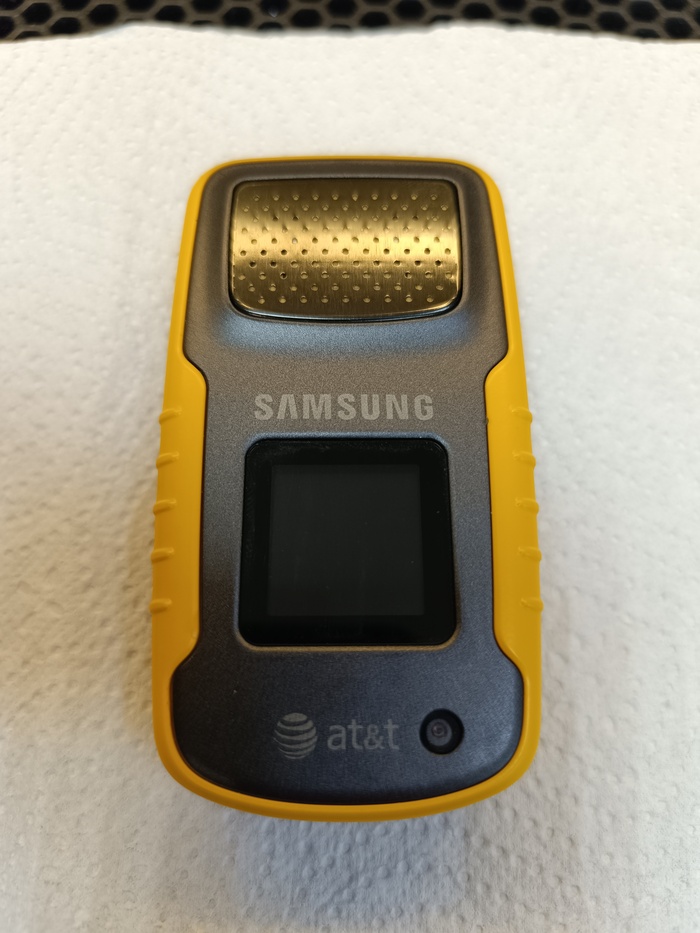

Сегодня в работе телефон Samsung SGH-A837, выпускался для оператора AT&T.

Пришёл с жалобой на отсутствие русского языка.

Проблема заключается в том, что прошивки с русским языком для этой модели не существует. Поэтому буду русифицировать в ручную. В сети была найдена единственная прошивка для этого телефона, но её версия отличается от текущей, поэтому для начала нужно прошить телефон полостью этой прошивкой. Для этого телефон нужно вести в download режим.

Прошивать буду через Z3X Samsung Tool PRO

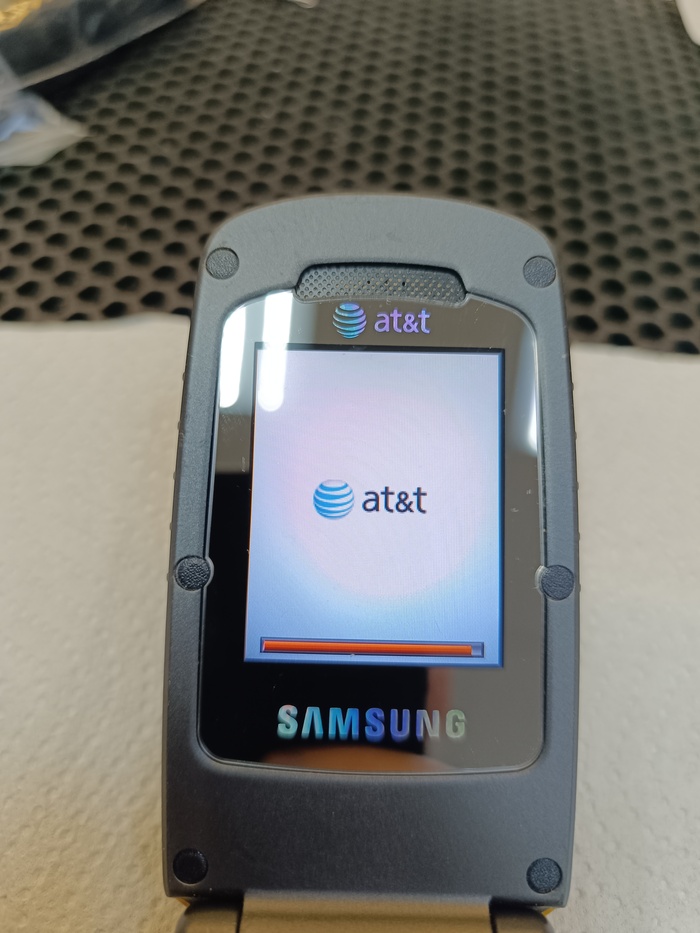

После прошивки включаю телефон, чтобы убедится, что всё прошло успешно и можно приступать к русификации. Русифицировать буду с помощью программы Samsung Editor от того же Z3X. Словарём для перевода воспользовался входящим в комплект программы, но он далеко не полный, поэтому потом придётся править вручную.

Прошиваю отредактированный файл ресурсов.

Проверяю полученный результат, не переведённого конечно многовато осталось))

Для правки вручную переписываю основные непереведённые пункты меню, редактирую заново их в программе и снова прошиваю файл ресурсов.

Ну и осталось проверить полученный результат.

Вот такой некропост получился.) Естественно эта работа сейчас не актуальна и делается просто для собственного удовольствия, ну и человеку нужно помочь.

Давненько не писал постов на пикабу. Работы много, но в основном текучка- ничего интересного). Решил ради разнообразия и чтобы не забрасывать страницу совсем выложить немного не актуальные сейчас ремонты, а именно программный ремонт стареньких телефонов. Через приемку такие уже не проходят, но пару человек в городе, которые занимаются их перепродажей приносят мне их иногда на разблокировку, русификацию. Если будет кому-то интересно, то такого контента выложу ещё.

Итак первый пациент Sony Ericsson Z770 Ducati Edition. Задача добавить русский язык, оставив при этом прошивку мобильного оператора TIM. Файлы русского языка просто закидываются в файловую систему телефона и заново делается кастомизация.

Следующим идёт довольно красивый телефончик Motorola Aura без русского языка. Решается перепрошивкой.

Nokia E61 когда-то имиджевый телефон. Сейчас прошивка без русского языка. Прошивка выполняется с помощью программатора UFS.

Ещё один телефон фирмы Nokia модели 6300 - установлен защитный код. Сбрасывается тем же UFS.

Далее два телефона Sony Ericsson K660. Оба без русского языка. Прошивка производится с помощью программатора Setool.

Ну и напоследок Sony Ericsson Xperia MT15. Изначально висел на заставке, после перепрошивки работоспособность восстановилась.

Надеюсь кому-то будет интересно )))

Привезли из зоны СВО данный прибор с неисправностью не включается и не заряжается после китайского зарядного устройства. После беглого осмотра было выявлено, что сгорел контроллер заряда и ШИМ контроллер . Контроллер заряда взят с разборки с какого-то смартфона, а вот ШИМ пришлось заказывать с Китая. После замены всё заработало. Ниже будет немного фоток.

Ну и проверка дроном. Как раз dji mini 3 в ремонте был.

Принесли в ремонт iMac a1312 с жалобой на вертикальные полосы на экране.

В принципе типовая неисправность видеочипа 216-0811000. Сложность в том, что новых видеочипов давно уже нет в наличии, а все, что продаётся на просторах интернета это реболл. Последний раз эти чипы в оригинале видел в продаже в нбзип, правда и цена была на них не сильно привлекательная. Ну да и их раскупили быстро.

Поэтому было принято решение установить видеокарту NVIDIA Quadro K3000M, которая устанавливалась в ноутбуки DELL. Они естественно тоже б/у все, но при этом намного надёжнее, чем видеокарты от AMD.

Разбираем моноблок, снимаем проблемную видеокарту.

С помощью болгарки дорабатываем систему охлаждения, иначе дросселя на новой карточке будут мешать установке.

Для работы видеокарты необходимо прошить модернизированный видеобиос.

Наносим термоинтерфейс и собираем моноблок.

Проверяем все функции. Всё работает.

Всем привет. Прошедшая неделя обошлась без сложных и интересных ремонтов. Сплошная текучка - разъёмы, залитики и тому подобное. Поэтому решил показать данный ремонт.

Данный ПК стоит на каком-то производстве и в один прекрасный день он отказался включаться. Индикатор питания загорается, но изображение не появляется. У мастеров такое состояние называется "нет инициализации".

Под задней крышкой видим материнскую плату на SoC от intel. Были сделаны замеры всех основных сопротивлений и все они оказались в пределах нормы. Замеряны основные напряжения.Далее была была отключена переферия, подкинута заведомо исправная оперативная память. Ничего из этого не привело к положительному результату. DDR тестер показал отсутствие обмена на spd шине. А как показывает практика ремонтов, то это либо повреждена прошивка bios, либо неисправен контроллер оперативной памяти, который находится внутри процессора. К сожалению дампы биоса на промышленное оборудование редко можно найти и этот ПК не стал исключением. Было решено заказывать и менять процессор.

Прошло пару недель и он попутешествовав под неусыпным надзором Почты России оказался у меня на столе. Прежде всего начну с реболла его на свинец. То есть необходимо убрать шары из безсвинцового припоя и накатать новые из свинцовосодержащего. Кто-то предпочитает не заниматься реболлом, а паять чипы на безсвинцовых шарах, но я считаю, что это личное дело каждого мастера. Я предпочитаю реболл.

Подготавливаем всё необходимое. Трафарет, магнитная оснастка с силиконовым ковриком и шары.

Наносим на чип флюс...

...и убираем паяльником заводские шары. Выводы на чипе зачищаем оплёткой.

Укладываем микросхему на оснастку, наносим тонким слоем флюс...

... И позиционируем трафарет. Отверстия должны точно совпадать с выводами на чипе.

Раскладываем шары, потом оплавляем их феном, не снимая трафарета.

Когда свинец затвердеет снимаем трафарет. Принеобходимости можно снова пропаять, установить недопаяные шарики и т.д.

Вот такой результат должен получиться.

Следующим шагом будет отпайка чипа от платы.

Устанавливаем плату на паяльную станцию.

И снимаем процессор.

С помощью оплётки подготавливаем посадочное место, наносим тонким слоем флюс.

Устанавливаем чип, позиционируем верхний нагреватель. Запускаем необходимый термопрофиль.

Проверяб результат и, как и ожидалось, всё работает. Осталось всё собрать и проверить.

Снятый чип отправляется владельцу на память.

Ну а копм отправляется на своё законное место, на производство и дальше управлять производственной линией.

Ну вот такой ремонт. В нём нет интересной диагностики, разбора схем... Но и эта рутина является частью моей работы.

Всем удачи.

Всем привет! Я работаю мастером по ремонту ноутбуков в одном из сервисных центров города Вологды. Иногда нам в СЦ носят ноубуки на аутсорс из других сервисов, когда сами не могут отремонтировать. И этот ремонт как раз такой. Ноутбук когда-то давно заливали. Какое-то время после этого он ещё поработал, но в один прекрасный момент выключился и включаться более отказался. Попутешествовав по нескольким сервисам в итоге оказался у меня в руках. Впринципе заурядный случай и изначально я не собирался делать этот пост. Поэтому фоток разборки нет, вместо этого покажу приёмную квитанцию))

Разобрал, и решил всё таки сделать пост об этом ремонте. Сразу бросились в глаза попытки предыдущих ремонтов, а именно пермычка на плате, которой явно тут не должно быть, а так же паяная флэшка биоса.

Промеряю сопротивления по линии 19 вольт, силовой и слаботочной дежурке и на дросселях импульсных преобразователей. Предварительно по результатам измерений убедился в исправности процессора, видеочипа и pch хаба.

Тут мастер из предыдущего сервиса пробросил линию 19 вольт из нижней части платы к шим контроллеру дежурных напряжений. Но сделано это очень не аккуратно.

В этом месте перемычка с 19В в опасной близости к кондесатору в линии слаботочных 5 вольт. Расстояние доли миллиметра между ними. 19 же вольт пропало на ШИМ дежурных напряжений по причине того, что в ноутбук когда-то попала влага и межслойные переходы в текстолите разрушились в результате электрохимической коррозии. Немного отодвинул перемычку в сторону, чтобы можно было безопасно запитать плату от лабораторного блока питания.

На плате присутствуют только слаботочные 3.3 вольта. Больше никаких напряжений на нет. На кнопку включения никакой реакции. Впринципе фронт работы примерно понятен- необходимо разобраться с источником дежурных напряжений и устранить последствия попадания влаги. Ну и раз было попадание влаги, то клавиатура была проверена на тестере клавиатур и многие кнопки на ней оказались в обрыве. Исходя из этого согласовываю цену ремонта. Так как это не конечный клиент, а другой сервис, то от замены клавиатуры и ремонта корпуса ожидаемо отказались. Ценник кому интересно есть на первом скрине в приёмной квитанции.

Снимаю микросхему и вижу попытки восстановить дорожку 19 вольт, которая запитывает наш ШИМ дежурки. В одном месте уже просвечивает второй слой. Это земляной слой. Перед восстановлением дорожки необходимо закрыть повреждение. Использую для этого фотополимерный лак, который иногда называют зелёнкой

Для восстановления дорожек использую медные полоски от фирмы relife

Ну и собственно восстанавливаю дорожку. Ставлю новый ШИМ конторллер и временно восстанавливаю перемычку 19 вольт для проверки промежуточного результата

Подключаю к ЛБП, нажимаю кнопку включения

Появилась попытка старта. Загорелись светодиоды кнопки включения, но потребление тока всего лишь в районе 100 мА. Значит будем замерять, какие напряжения появились, а какие нет.

На блок - схеме , чтобы было понятнее красным выделил напряжения, которые появились, а синим которых нет, но которые должны быть.

Отсутствуют напряжения +5vrun и +3vrun, которые коммутируются мосфетами из силовых дежурных напряжений . Для их открытия необходимо, чтобы на затворах появился сигнал rund. Измеряем..

А там 0.3 вольта. Для открытия же n канального мосфета необходимо положительное напряжение на его затворе относительно истока. Из блок-схемы выше видно, что сигнал rund должен появляться из сигнала run_on, а он на плате точно есть, ведь без него не было бы и измеряных выше напряжений. Обратимся к схеме, чтобы понять в чём же дело.

Здесь мы видим простейший преобразователь логических уровней на двух транзисторах. Высокий уровень сигнала run_on составляет 3 вольта, а высокий уровень сигнала rund примерно 17 вольт. Это необходимо для открытия коммутирующих мосфетов. Нахожу этот узел на плате

И он оказывается там же, где уже побывали руки мастеров)). Транзистор окпзался неисправен. Меняю на новый и снова попытка включения

Теперь поднялись все напряжения, но инициализации нет. Потребление на ЛБП статично замерло на отметке 800 мА. Обмена по spd не произошло. А это значит либо процессор всё таки мертв, либо прошивка биоса неисправна. Прошиваю биос на программаторе.

И снова попытка включения.

Ну наконец-то. Обмен по spd прошёл. Ноут ожил и показал картинку. Можно заниматься дальнейшим восстановлением платы. Меняю подгнившие керамические конденсаторы и восстанавливаю переходы на линию 19 вольт чтобы избавится от перемычки

Отправляю плату в ультразвуковую ванну. Щелочной раствор остановит все процессы коррозии на плате, а так же отмоет от следов флюса.

Пока плата моется решил посмотреть батарейку cmos, подозрительно завернутую в синюю изоленту. Кто-то решил, что прижим это лучший контакт)). Приварил контакты к батарейке точечной сваркой и завернул всё в ацетатный скотч.

Полюбуемся на чистую плату

Думаю в процессе сборки нечего интересного нет. Покажу лишь диспетчер устройств ну и немного волосатого бублика.

Вот такой вот супер длинный пост получился. А для меня примерно 3 часа работы, не считая мойки сушки платы. Следующий пост обещаю покороче.
Всем добра...
