Обещал, выкладываю.

Замечу, что когда делал фото 3 года назад, то не думал, что буду делать подобный пост.

Поэтому, возможно, материал не будет исчерпывающим.

Могу ответить на вопросы. Про что речь у меня тут: http://pikabu.ru/story/svetoprozrachnaya_krovlya_navesov_496...

Навес имеет размер в проекции кровли 3,3х6,2 метра. Навес разборный, если варите по месту, то можно отказаться от некоторых узлов, например прогоны поставить на прихватках. Ферму стропильную сделать цельную. Разбивали на части для перевозок Газелью 4м. Почему такой размер? А наиболее комфортный - чтобы и двери открывались и на капот/багажник косой дождь не капал. (Кстати иногда все равно достает)

8 стоек по 2 метра, 4 фермы из 2 половинок, 6 прогонов и 6 продольных арочных ферм.

Материал-профильные трубы: стойки-40х40х3мм; фермы 40х20х2мм; прогоны 30х30х2мм.

Еще потребуется немного уголка для полок, 35х35.

Стропильная ферма.

Чтобы много не писать я сделал схемку

Длина дуги 3500мм, высота подьема в центре 500 мм (если поставить дугу на землю). Т.е. гнете трубу по этим параметрам. Делаете шаблон, по нему гнете еще 3 штуки. Лучше вальцами, если греть и гнуть руками, результат будет много хуже). На худой конец закажите у тех, у кого есть гибочный станок.

Пока не забыл- болты М8 и обязательно ставите шайбы. Можно ставить контргайки но мне было влом) За 4 года не разболтались..

Вся ферма сделана из трубы 40х20х2мм, наверху приварены 6 полок из уголка, получаем шаг 700 мм, максимально допустимый если кровля ПВХ, если кладете сотовый, то стоит добавить еще 1 прогон (сотовый ПК 6-8мм)

У меня стоит кровля Ondex, в сборе навес можно по ссылке наверху увидеть)

В конце навеса сделана полка под стойку 40мм и приварен длинный выпуск 300мм для крепления к стойке. Это важно- у нас нет поперечных связей, чтобы не было доминошного результата, когда навес под нагрузкой ляжет по длине.

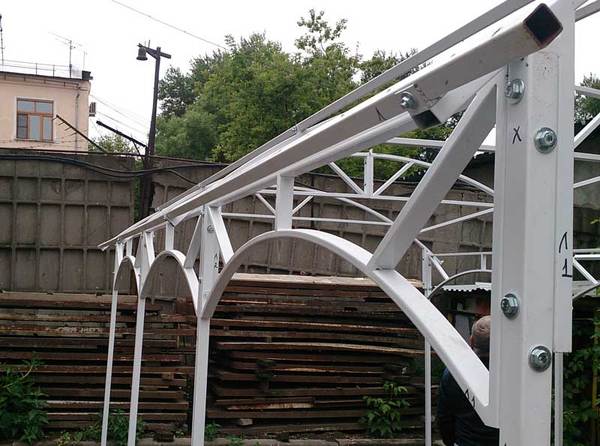

Ниже хорошо видно выпуск. И хорошо виден узел с 2-я боковыми фермами. Их у нас 6 штук почти по 2 метра длиной, высота у стойки 300-350мм, в центре-150-200мм.

Стойка на конце имеет опору толщиной 5-6 мм с отверстиями по распорный анкер. Основания под стойки можно сделать подбетонокой по типу малозаглубленных фундаментов. Но у меня он стоит прямо на щебне) Забили арматуру под углом и прихватили)

По кровле, смотрите по запросу Ondex, найдете и схемы монтажа и характеристики. Забавно что на сайте у производителя (Европа) раньше был кроме французского и английского русский тоже, теперь убрали. Но продавать все так же продают)) Да, вот еще. Прогоны 30х30х2мм-их лучше разрезать, чтобы 6,3 метра не возить, внутрь при монтаже забить трубу 25х25 диной 20-30см, место стыка- ближе к полке, 15-20 см от нее.

Всем спасибо.  Если коряво, извините. Кстати до сих пор не понимаю как пост сворачивают, в жиже хоть кат был)
