В основном большинство переносных телевизоров черно белые и это объясняется просто: маленький черно белый кинескоп сделать легче и дешевле цветного, да и суть портативных теликов была в утилитарности: посмотреть важную передачу в отделении от дома и "нормального" телевизора, и черно белой трубки для этого вполне хватало. Но всë же людям хотелось и цвета и портативности.

Трудно точно сказать, когда появились первые переносные цветные ТВ, но я считаю таковыми "Porta-Color" конца 60-х от американской "General Electric" Именно с этой линейки в цветных ЭЛТ началось внедрение щелевой маски вместо теневой - это позволило увеличить яркость и контрастность трубки, а так же уменьшить её размеры.

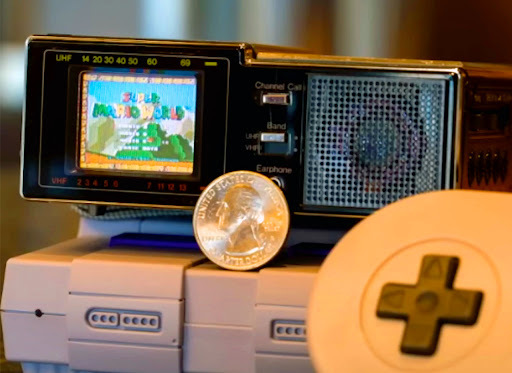

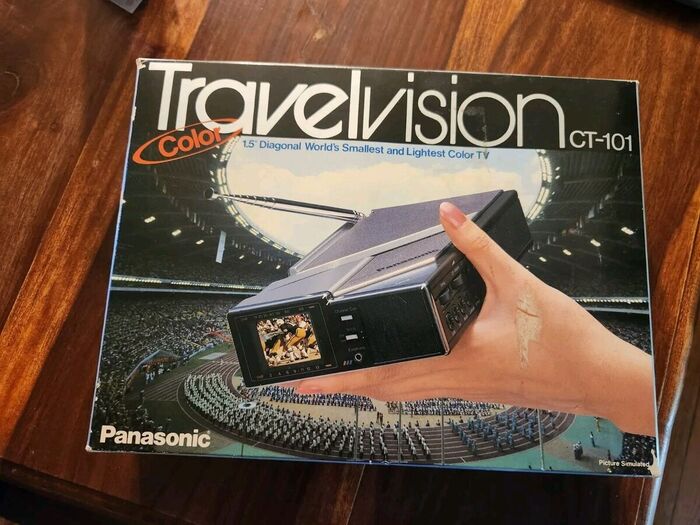

И хотя эти аппараты были портативными, но до размеров сегодняшнего гостя им ещё далеко. Основная причина крылась в использовании радиоламп - транзисторы тогда были дороги и несовершенны. Технологии как известно не стоят на месте и с каждым годом компактность телевизоров становилась всë более компактной. Уже в начале 80-х в продаже начали появляться цветные ТВ диагоналей 5 и даже 4 дюйма. Но всех с размерами уделал Panasonic, выпустив свой Travelvision CT-101 с кинескопом в 1,5 дюйма!

На поприще производства таких малышей были в основном американцы (Magnavox, Realistic, Emerson), ну и конечно японцы тоже (JVC, Shivaki, и даже Sony пробовали)

Почему маленькая ЭЛТ это сложно?

Вся загвоздка в упоминаемой выше щелевой маске. Эта часть кинескопа разделяет три цвета люминофора, образуя своеобразные "пиксели" Чем чаще расположены такие "пиксели", тем чëтче и разборчивее становится изображение. Представьте как трудно сделать такую маленькую решетку из металла с микроскопическими отверстиями. А ведь помимо маски нужно уместить в трубку три пушки, которые обстреливают нужные фрагменты люминофора электронами.

Именно поэтому маленькие цветные телики были редки, дороги и непопулярны. Особенно остро с ними вопрос стоял в России, где экономическая ситуация 90-х не позволяла тратить большие деньги на такую блажь. Большой популярностью пользовались черно-белые ТВ китайского производства с самым главным (и наверное единственным достоинством) - низкой ценой. Но всё таки портативные цветные ТВ были, пусть и не в таком количестве как на западе.

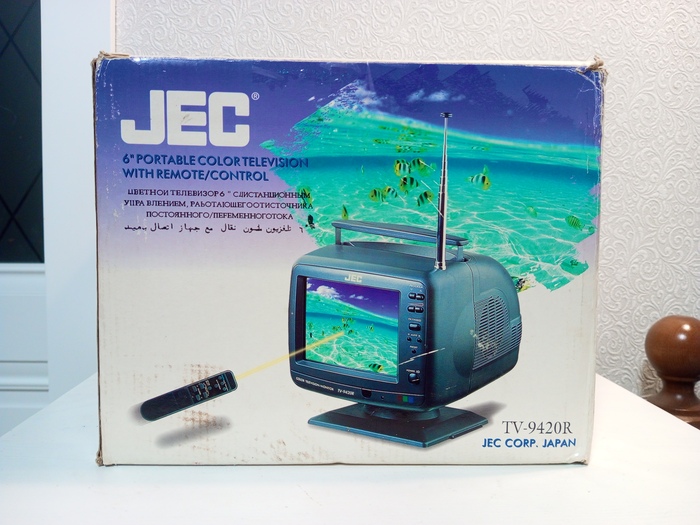

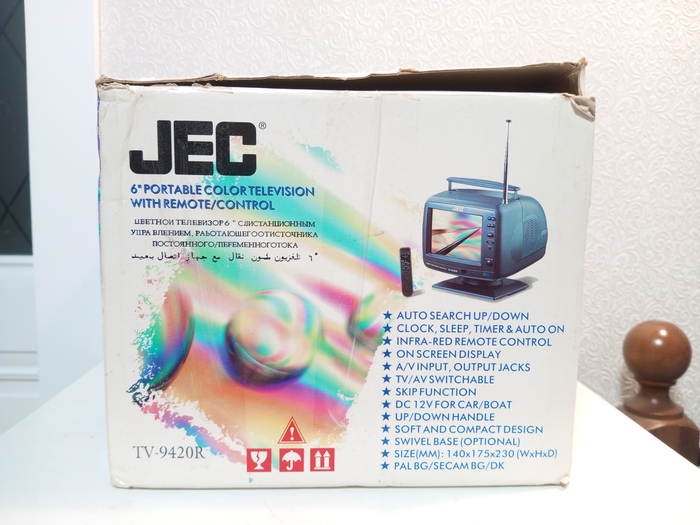

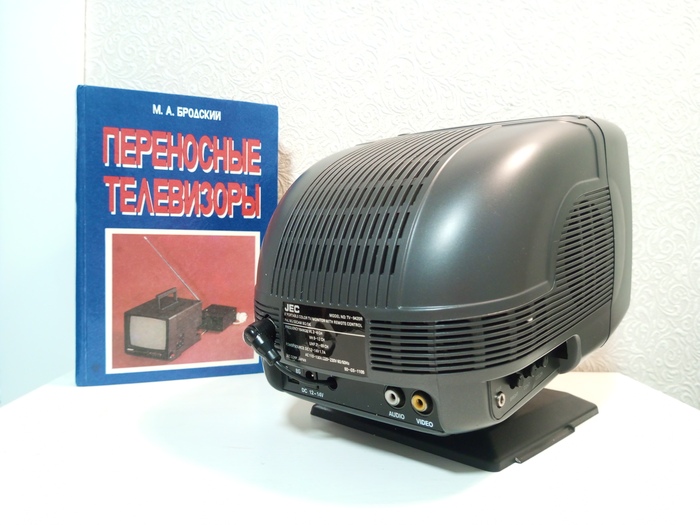

Это 6-ти дюймовый цветной телевизор JEC TV-9420R. Он мне достался в идеальном состоянии со всеми пломбами и родной коробкой. В комплекте находились сам телик, блок питания, кабель питания для автомобиля и пульт ДУ в родном пакетике (как же без этого)

Сам аппарат имеет очень симпатичный внешний вид и довольно неплохую эргономику. Как плюс можно отметить регулируемую подставку для удобства просмотра, что встречается нечасто. Есть также выдвижная ручка для переноски телевизора. Судя по надписи на коробке изготовлен в Японии.

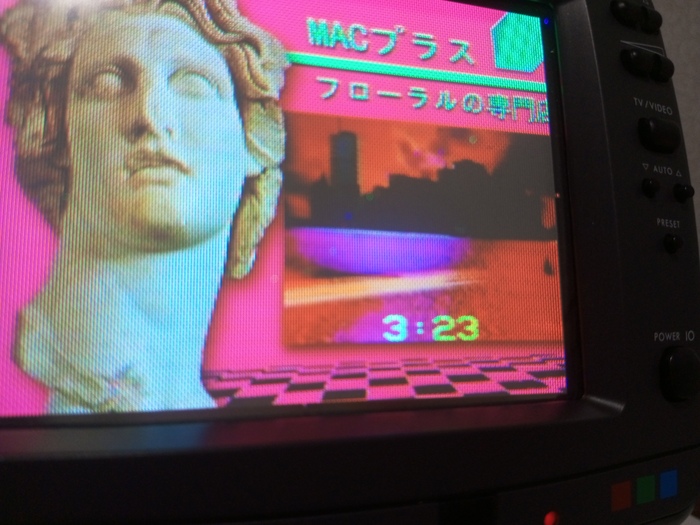

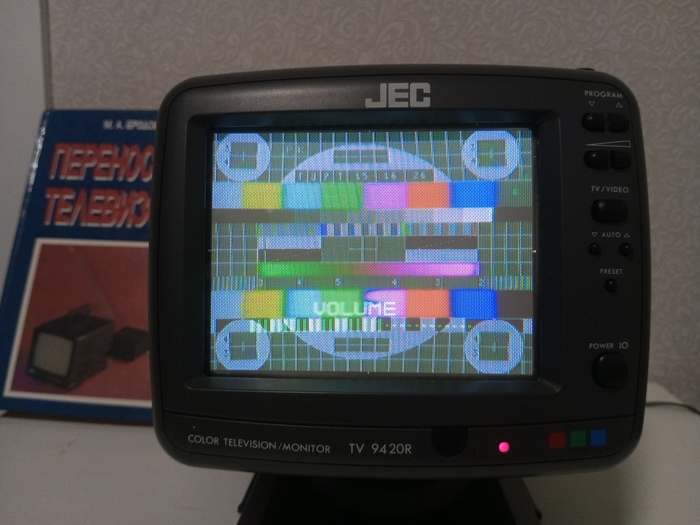

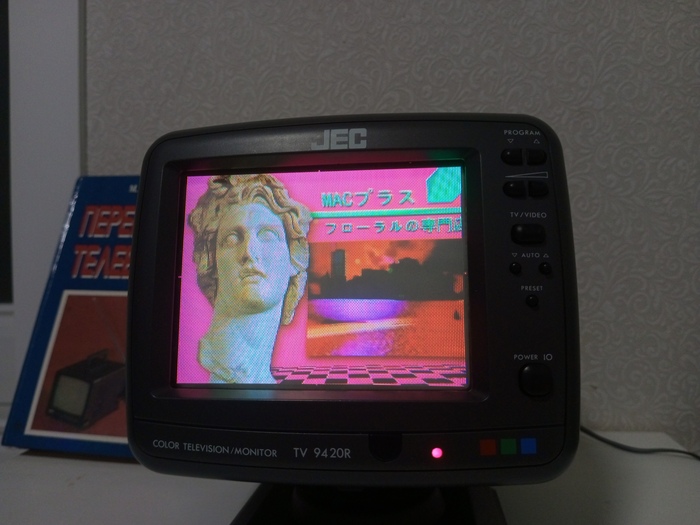

Начнëм осмотр телевизора с передней части: под кинескопом имеются приёмник ИК сигнала и светодиод индикации питания. Справа расположены основные кнопки управления, а именно:

- Переключение каналов

- Управление громкостью

- Переключение с режима ТВ на видеовход

- Три кнопки управления автопоиском каналов

- Кнопка включения

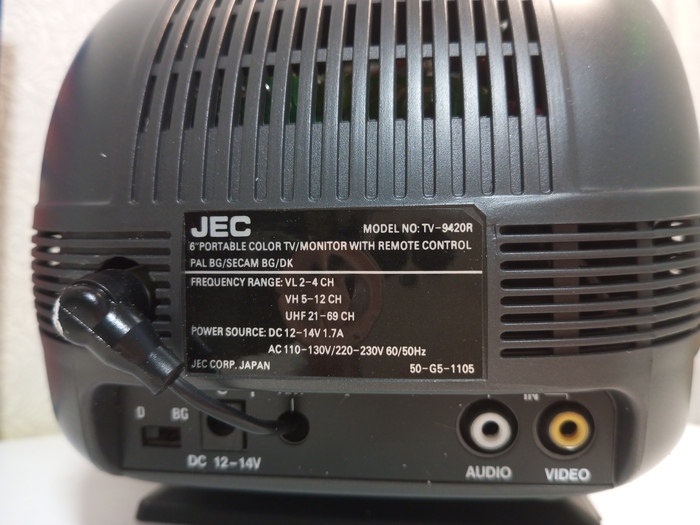

Больше тут смотреть нечего. Разворачиваем телевизор на 180 градусов и рядом с наклейкой производителя видим антенный вход, куда подключена встроенная телескопическая антенна.

Провод от встроенной вынимается из разъема и туда можно подключить внешнюю антенну или ТВ кабель. В самом низу есть переключатель стандартов звука (D, BK), разъема питания 12-24 вольт и аудио-видеовход с RCA разъемами.

Сбоку телевизора расположен вход под наушники, а также настройки яркости, контрастности и цветности. На дне есть наклейки с серийным номером и голографическая ГосТоргИнспекции (ныне Роспотребнадзор)

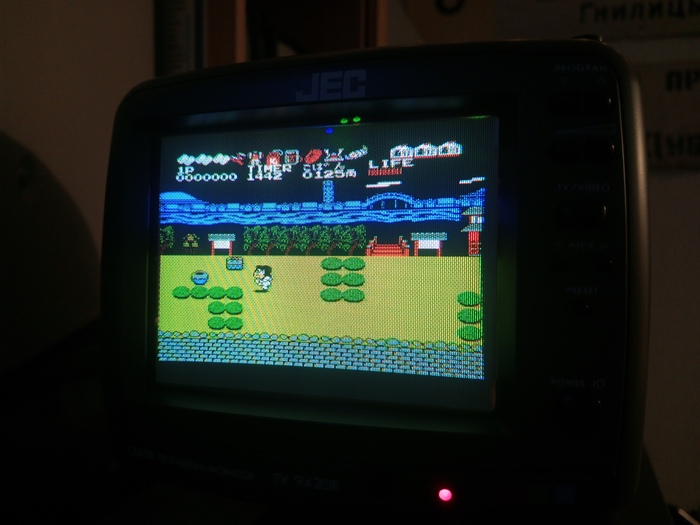

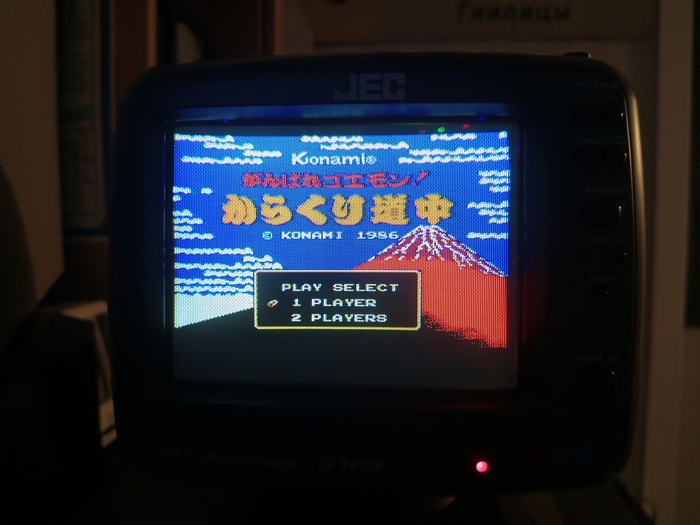

Включается телевизор сразу после нажатия кнопки и находится в режиме приëма телевидения. Для начала поиска каналов необходимо нажать кнопку "Preset" и после нажать одну из двух кнопок, отвечающих за направление поиска каналов.

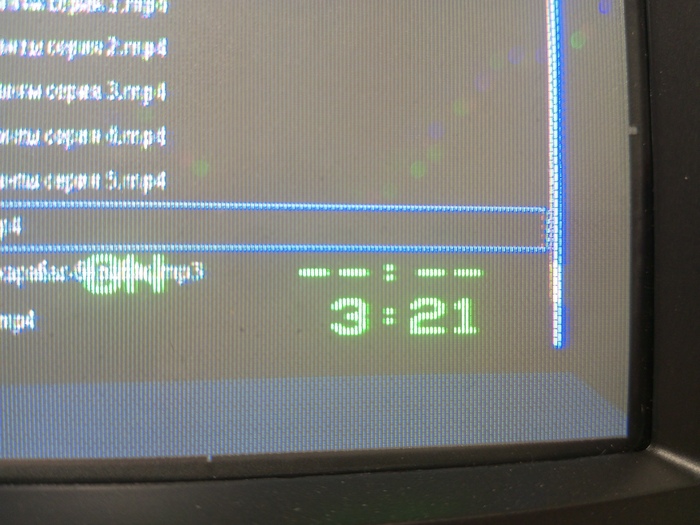

Телик так же оснащен часами и функцией таймера - включение и выключение в заданное время.

Настройка часов и таймера выполняется только через пульт.

На пульте имеются кнопки

- Включения

- Переключения каналов

- Управления громкостью

- Переключения с режима ТВ на видеовход

- Включения OSD

- Режима сна

- Отключения звука

- Таймера

- Настройки часов (часы и минуты)

- Сброса таймера и часов (Reset)

Внутри пульта находились старые потëкшие батарейки и мне пришлось очень постараться, что бы очистить батарейный отсек и контакты от окислов

В принципе агрегат может быть актуален даже сейчас, но всё портят приличные по нынешним меркам габариты и вес. Всё же пусть такие аппараты будут в коллекциях, чем в регулярной работе. Конкретно нашему телевизору повезло - он стал 68-м в моей коллекции и будет стоять в витрине со своими собратьями по цветному кинескопу

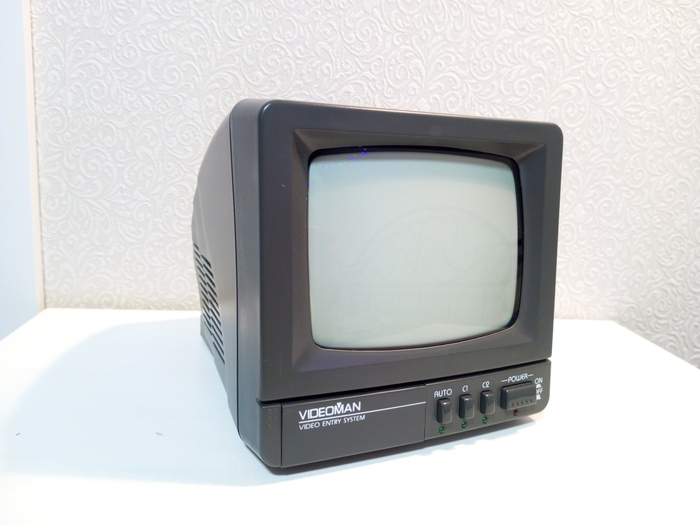

В мою коллекцию попадают не только телевизоры, но и их братья по кинескопу. Сегодня мы рассмотрим черно-белый монитор для видеонаблюдения Videoman JHV-501

Сам аппарат обладает функциями, которые присущи подобным мониторчикам, а именно:

- Возможность подключения нескольких камер с питанием от самого монитора

- Автоматическое переключение между ними. Время переключения может изменяться

Монитор имеет 5,5 дюймовую ЭЛТ, а также довольно компактные размеры и маленький вес. Предназначен он для работы в небольших системах наблюдения - к нему можно подключить только две камеры и записывающий видеомагнитофон (были специальные аппараты, которые могли записывать на одну видеокассету до 960 часов видео)

Все органы управления находятся спереди. Кнопки включения и переключения между камерами в свободном доступе, а всё остальное под откидывающейся крышкой. Под "все остальное" подразумеваются ручки настройки (слева направо)

- Громкости

- Контрастности

- Яркости

- Времени переключения между камерами

В пепелац засунули даже паршивый динамик и он там не просто так: обычно эти мониторы не продавались отдельно, а входили в комплект с камерой, которая была оснащена микрофоном (у меня есть такая система в сборе - когда-нибудь я расскажу о ней)

Куда же подключаются камеры наблюдения? А для ответа на этот вопрос нужно развернуть монитор и мы увидим все его разъемы, а именно:

- Питание 17 вольт

- Переключатель режима просмотра камер на картинку с видика

- RCA коннекторы для ввода и вывода изображения на видеомагнитофон

- И два разъема очень похожих на S-video, но это впечатление обманчиво

Как раз в последние подключаются камеры. Четыре пина нужны для передачи видео, аудио и питания с общим минусом (землëй) на всë. К сожалению камер с таким штекером у меня нет, а колхозить не хочется

Агрегат и без моего вмешательства находится в отличном состоянии и возможно никогда не использовался по назначению. Обошелся он мне всего в 200 рублей, что сущие копейки

Так как публикую пост в ретрогеймерском сообществе, то вот вам 16-ти битный Бетмен на магистр драйве

Если есть вопросы - задавайте. Отвечу с большим удовольствием

Никогда не думал, что напишу на Пикабу какой то осмысленный пост, но всё бывает впервые

Итак, я коллекционирую телевизоры. Вот такие странные хобби бывают у людей. В основном собираю маленькие, но встречаются и крупные экспонаты. Сегодня накатал вот такую портянку про недавно приехавший ко мне 67-й телик. Писал для ограниченного круга лиц, но решил попытать счастье выложить тут - может кому-то понравится. Заранее извиняюсь за грамматику и построение предложений - автор закончил девятый класс в прошлом году

Спустя несколько лет в моих руках оказался этот примечательный красный кубик китайского происхождения. Это черно-белый телевизор Feilang с диагональю 5,5 дюймов. Данный аппарат много раз пытался стать экспонатом в моей коллекции и всегда ему что то мешало. И вот наконец-то настал этот день - я держу в руках казалось бы обычный китайский телик, коих тысячи штамповали в любых подвалах Поднебесной, но что то в нём есть такое притягательное и труднообъяснимое.

Изготовлен сей агрегат был в 1995 году (судя по наклейке на дне) в городе Ичан (Yichang) провинции Хубей. Город наиболее известен своим рисовым пивом. Но когда то был там (а может и сейчас есть) и телевизионный завод, о судьбе которого я не смог найти никакой информации. Но давайте вернёмся к телевизору: поговорить есть о чëм

Сам аппарат обладает крайне компактными размерами, а так же чрезвычайно малым весом и это неудивительно - там нет никаких дополнительных функций, радиоприëмников и батарейных отсеков. Корпус выполнен из кислотно-красной пластмассы и соединяется четырьмя винтами, один из которых опломбирован: значит телик не ремонтировали и это хорошо. Спереди кинескоп прикрыт декоративной панелью из прозрачного пластика с указанием бренда и органов управления. Эта панелька с завода приклеена на очень паршивый клей и у большинства телевизоров она давно канула в небытие

Снизу телевизора есть металлическая подставка для более удобного размещения телика, но она не имеет фиксаторов и постоянно норовит сложится

Сзади на корпусе мы видим наклейку о производителе и о том, что это действительно покет тв ресивер, резисторы настроек яркости, контрастности и вертикальной синхронизации, а так же разъемы внешней антенны и наушников. Видеовхода к сожалению нет и пепелац пришлось подключать через ТВ модулятор (преобразует НЧ видеосигнал с ТВ-приставки в аналоговый телесигнал)

Телевизор может работать в метровом (VHF) и дециметровом (UHF) диапазонах - для выбора нужного справа установлен переключатель

В комплекте с теликом шли родной блок питания на 12 вольт и шнур для питания от бортовой сети автомобиля

Ещё у аппарата сохранилась родная коробка с корявым переводом характеристик на русский - и это хорошо

Вообще как уже упоминалось выше, достать этот телевизор в таком состоянии очень сложно. В основном они продаются за 2000-3000 рублей в ужасном техническом (сохнут электролитические конденсаторы) и косметическом состоянии. Причина такого ценообразования не ясна. Но мне повезло - я потратил всего 400 рублей и вот он у меня в таком шикарном сохране. Плюс одна выполненная хотелка в коллекцию.
