Очередное пополнение коллекции. Функционал стандартный и простой. Я считаю, что кроме отображения текущего времени, в большинстве случаев ничего более и не нужно. Корпус из американского ореха, вставка из ясеня, кольца - алюминий.
Уважаемые подписчики и все интересующиеся темой часов на газоразрядных индикаторах! Предлагаю вашему вниманию еще одно изделие, сочетающее часы и ФМ-радио. Данные часы (или радио) я собрал еще зимой, с тех пор они вполне успешно функционируют у меня на рабочем столе. У часов очень простой функционал - просто часы, ну и соответственно радио - просто радио. Наилучшие результаты радио показало с внешней антенной (на задней стенке есть соответствующее гнездо). Но и на встроенную уверенно принимает пяток радиостанций.
Вышло очередное пополнение коллекции в количестве аж 3-х штук. Все часы собраны по одной схеме, отличаются только использованными лампами (в одном случае это ИН-16, остальные - ИН-14) и конструкцией и материалом корпуса. Маленькие - ясень, другие - американский орех и дуб.
Уважаемые друзья! Поскольку у меня появились подписчики, считаю своим долгом продолжать знакомить вас с результатами моего труда.
Итак, закончил очередные часики. Корпус из бука, полированная медь. Часы показывают время, есть несколько визуальных эффектов при смене показаний, отключаемая RGB-подсветка баллонов ламп.
По сути, данные часы являются урезанной версией предыдущих шестиламповых часов.
Друзья, у меня есть мечта подарить Илону Маску мои ламповые часы и поэтому я сделал проект МАРС-2024. Мне нужна ваша поддержка, без неё ничего не выйдет!
Вот возможный твит/коммент:
@ElonMusk this guy @past_indicator wants to give you as a present his MARS-2024 nixie clocks he made specially for you. He is now in Silicon Valley with this present and will be there till 15th of April.
И приложите фотку!
Мою полную историю вы можете прочитать тут:
Фейсбук:
https://www.facebook.com/100003333541755/posts/2171611042959...
Вконтакте:
https://m.vk.com/wall257931_1654
Твиттер:
https://twitter.com/past_indicator/status/111290426427847475...
Спасибо всем за поддержку!
В комментариях к моему предыдущему посту о "ламповых" часах выражалось сожаление о том, что не показан сам процесс изготовления.
Исправляюсь, сейчас будет процесс.
Итак, все начинается с выбора подходящего схемотехнического решения, определения функционала будущих часов. Затем на основе принципиальной схемы при помощи специального ПО разрабатывается макет печатной платы.
Как видим, данная модель собирается на двух печатных платах "бутербродом" - на нижней вся электроника, кнопки управления, на верхней - индикаторы и схема RGB-подсветки.
Далее начинается процесс непосредственного изготовления печатных плат. Для каждой новой модели первый экземпляр платы я делаю сам.
Вкратце процесс выглядит так: распечатывается фотошаблон, из фольгированного стеклотекстолита вырезается заготовка нужного размера, на заготовку наносится пленочный фоторезист, сверху накладывается фотошаблон и экспонируется ультрафиолетом в течении определенного времени. Затем плата промывается в растворе кальцинированной соды, при этом неэкспонированные участки вымываются. В результате получаем плату с нанесенным рисунком дорожек (негатив). Затем травим в растворе хлорного железа, например, промываем, удаляем остатки фоторезиста, лудим, сверлим отверстия. Если плата двусторонняя, повторяем всю последовательность для второй стороны.
В данном случае плата уже отработана, ошибок в ней нет, поэтому можно не заморачиваться с домашней химией, а заказать изготовление плат на производстве. Качество получается несравненно выше, конечно.
Итак, получили платы. Берем нижнюю, и сначала распаиваем преобразователь напряжения и цепи питания:
Подаем питание и убеждаемся в наличии напряжений 175 и 5 вольт. Все работает. Далее распаиваем остальные элементы - RTC (часы реального времени), дешифратор катодов, собственно микропроцессор и т.д.
Затем берем верхнюю плату, распаиваем элементы RGB-подсветки - светодиоды, микропроцессор, обвязку.
Проверяем прибором и убеждаемся, что светодиоды горят. Потом, после установки ламп, подобраться к ним будет весьма затруднительно.
Ну и наконец, распаиваем лампы.
Собираем все вместе, подаем питание... Хм, слушайте, оно работает ))
Теперь можно заняться корпусом (на самом деле я обычно корпус делаю параллельно с изготовлением плат).
В этот раз корпус будет из ясеня. Не могу сказать, что это моя самая удачная модель корпуса, но что получилось - то получилось.
Итак, вырезаем необходимые детали. Я использую обычный электроинструмент - лобзик, дрель, рубанок, шлифмашину.
Из акрилового стекла вырезаем вставку. Собираем все вместе, подгоняем детали друг у другу.
Все шлифуется. Процесс это долгий, углубляться в него не будем)). Затем деревянные детали покрываем морилкой. После просушки снова легкая шлифовка, затем обработка маслом и воском.
И наконец, собираем все вместе. На лампы надеваем декоративные кольца из нержавеющей стали. Включаем. Ставим на место. Ходим, смотрим, определяем время. Все.))
Появилось немного свободного времени, и собрал вот такие часики. Основание постарался сделать максимально плоским, получилось 17 мм. Бук, обработан маслом. Кольца на лампах из нержавеющей стали. Ходют, время показывают.
Нашел я как то схему часиков на сайте Робоса, долго смотрел на них и наконец решил собрать.

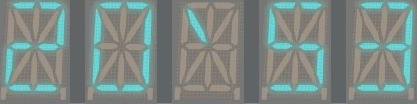

К сожалению на камеру у цифр появляется ореол и видны нити накала, в реальности цифры четкие, красивые, ничего не засвечено.
Внутри лампы посередине крутится стрелка, вот так:
Часики показывают время, дату, день недели, могут так же температуру, но мне не нужна эта возможность, отключил ее.
Яркость меняется в зависимости от освещения.
Подсветки нет. По моему они и так красивые. Очень люблю не только газораздярные, но и вакуумные лампы :)
Видео как оно работает:
А это для тех, кто захочет собрать
Преобразователи на mc34063 и транзисторах можно заменить на импульсный трансформатор на чем нибудь вроде sn6501 или КФ1211ЕУ1.
Немного фото плат вблизи
