Конструкция выходного для или в продолжение темы про телевизор из жк дислея
После предыдущего поста http://pikabu.ru/story/eshche_odin_televizor_iz_monitora_384... у меня появилось пару подписчиков, и я в комментариях обещал подробнее описать весь процесс.
На балконе пылились пара неисправных мониторов, с перегоревшими лампами подсветки.

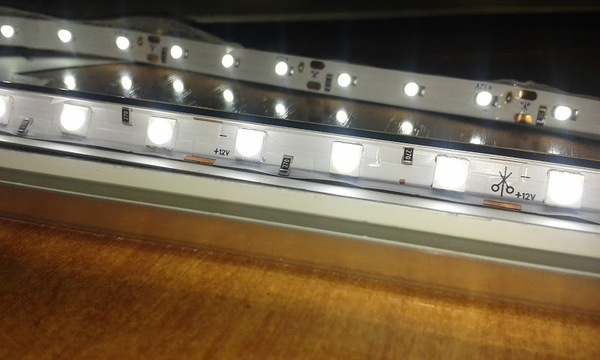

Одним из возможных решении было просто заменить лампу, но как оказалось, неисправен еще и инвертор, поэтому решил лампы заменить на светодиодную ленту. Процесс замены и установки светодиодной ленты не сложный
Т.к. в самом мониторе необходимости не было, было решено сделать из этой матрицы телевизор. С китая заказал универсальный скалер, я заказывал вот этот http://ru.aliexpress.com/item/Universal-LCD-Controller-Board...
дополнительно заказал кабель для подключения скалера к дисплею, но от все еще в пути, поэтому было решено спять кабель самому
Для этого нам нужно знать распиновку на плате дисплея и состыковать с разъемом LVDS на плате скалера. Для моей матрицы получилась вот такая разводка.
Собственно на этом можно сказать что процесс сборки закончен, остается подключить динамики, ИК-приемник питание, кнопки при желании и все собрать в корпус.
Я пока что временно закрепил скалер на пластмассовом корпусе монитора, кнопки соединять не стал т.к. пультом все управляется нормально
Ну и временно повесил на кухне, весной телевизор переедет в сад.
В дополнение: после перепрошивки перестал работать TV -тюнер, все работает как надо, но не находит каналы, я написал продавцу, в ответ он мне прислал в архиве кучу прошивок, но пока не дошли руки разбираться с этой проблемой, установил второй скалер и перепрошивать не стал, пока не найду причину.
Из минусов светодиодной ленты вместо лампы подсветки: под определенным углом видны яркие участки расположения светодиодов, хотя при просмотре телевизора их практически невозможно заметить
