О лампах внутри ОУФк-05
Попал в мои лапы новый облучатель ультрафиолетовый ОУФк-05 (сайт производителя) «Солнышко» из Нижнего Новгорода, являющийся, насколько я понимаю, более мощной версией широко известного ОУФк-03. Я не буду писать о том, для чего он нужен и пр. Пост про его содержимое для тех, кто рассматривает возможность собрать такую вундервафлю самостоятельно. Внимание! После прочтения статьи возможно внезапное нападение хищника!
У производителя девайс стоит 9000 руб. Мой экземпляр обошелся в 7000+ руб.
Коробочка с 3 медалями премии Нижегородской области имени И.П. Кулибина. Прости, Ваня:

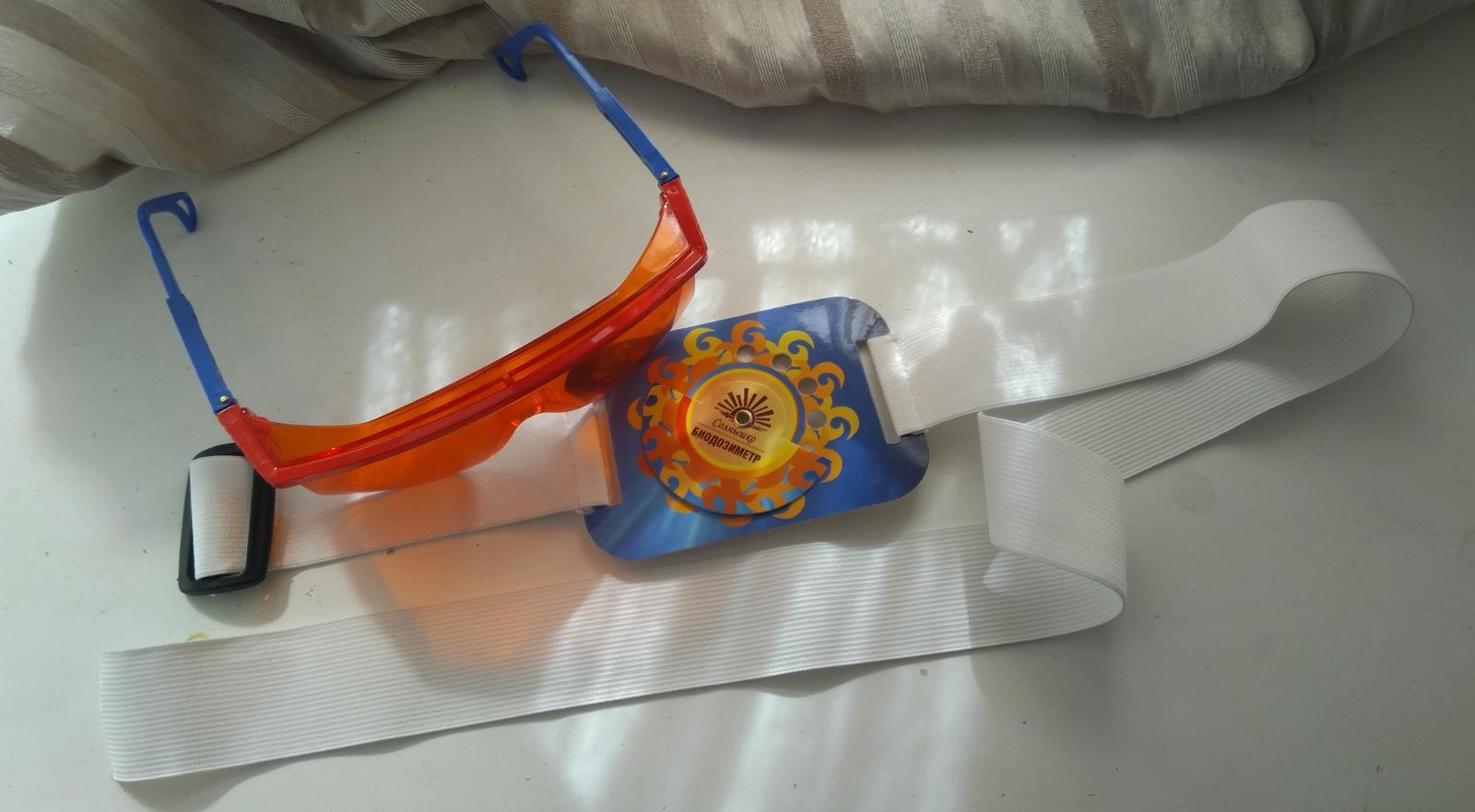

Из него нам в руки сыпятся очки защитные открытые О37 UNIVERSAL TITAN (2-2 PL) от РОСОМЗ из Пермского края (на сайте производителя) и биодозиметр имени Горбачева-Дакфельда. Очки мне понравились:
для повышенной защиты от УФ-излучения (до 570 нм) в медицине и на производстве при работах, связанных с использованием источников УФ-излучения (УФ-облучатели, бактерицидные лампы)
все сходится. А главное - в них очень прикольно смотреть на деревья и облака:
Цена очков на Яндекс Маркете - ~300 руб.
Биодозиметр представляет из себя резинку с картонкой. На картонке 6 дырочек и и еще одна вращающаяся картонка, прибитая к ней клепкой. Предполагается, что резинкой картонка крепиться на пузо, после чего все кроме одной дырочки закрываются движущейся картонкой, и раз в N минут она сдвигается, чтобы открыть еще одну дырку. Итого под дырками получаются участки облученной кожи с разной выдержкой облучения: от 6*N минут до N минут. Насколько я понимаю, простому смертному это чудо техники нафиг не нужно, т.к. имеет смысл при облучении в упор, предварительно обдолбавшись специфическими химикалиями.
Цена... ну пусть будет 150р. По-барски.
Далее выпадает книжка с руководством по эксплуатации, которую я отсканировал и выложил тут в djvu. Читать ее перед использованием агрегата настоятельно рекомендуется.
До кучи инструкция к очкам.

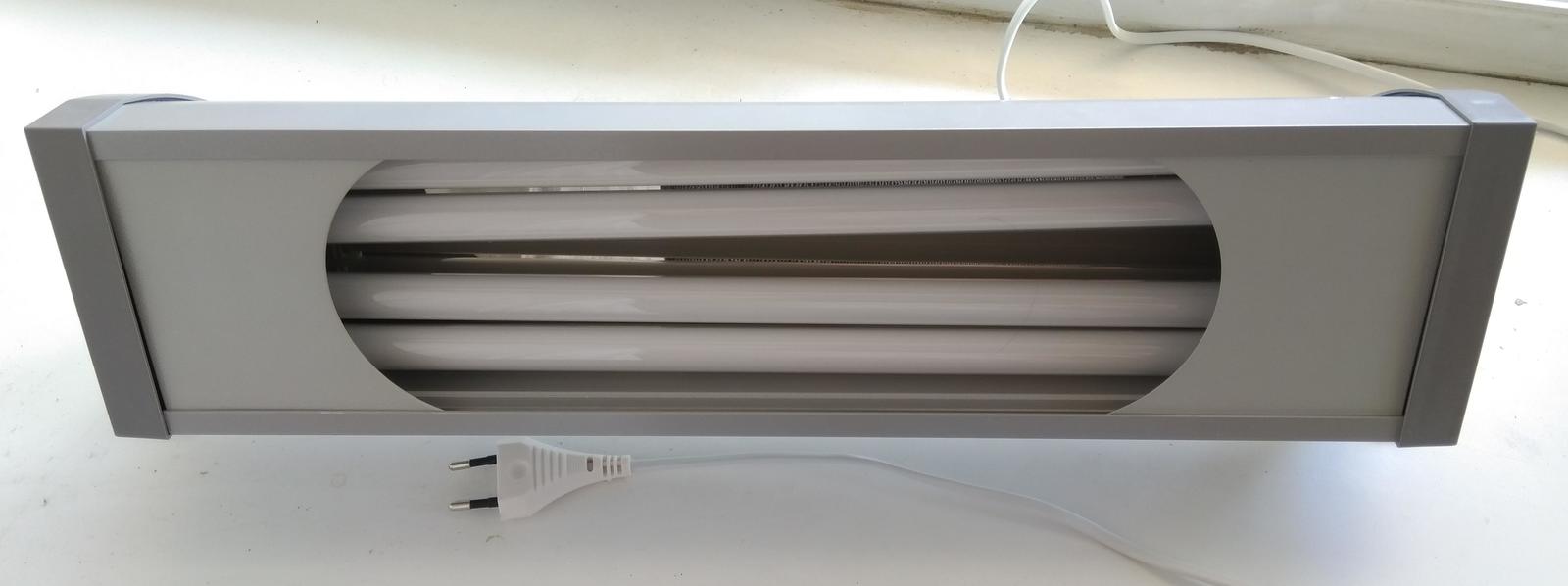

Наконец, сам девайс, освобожденный от пупырчатой упаковки:

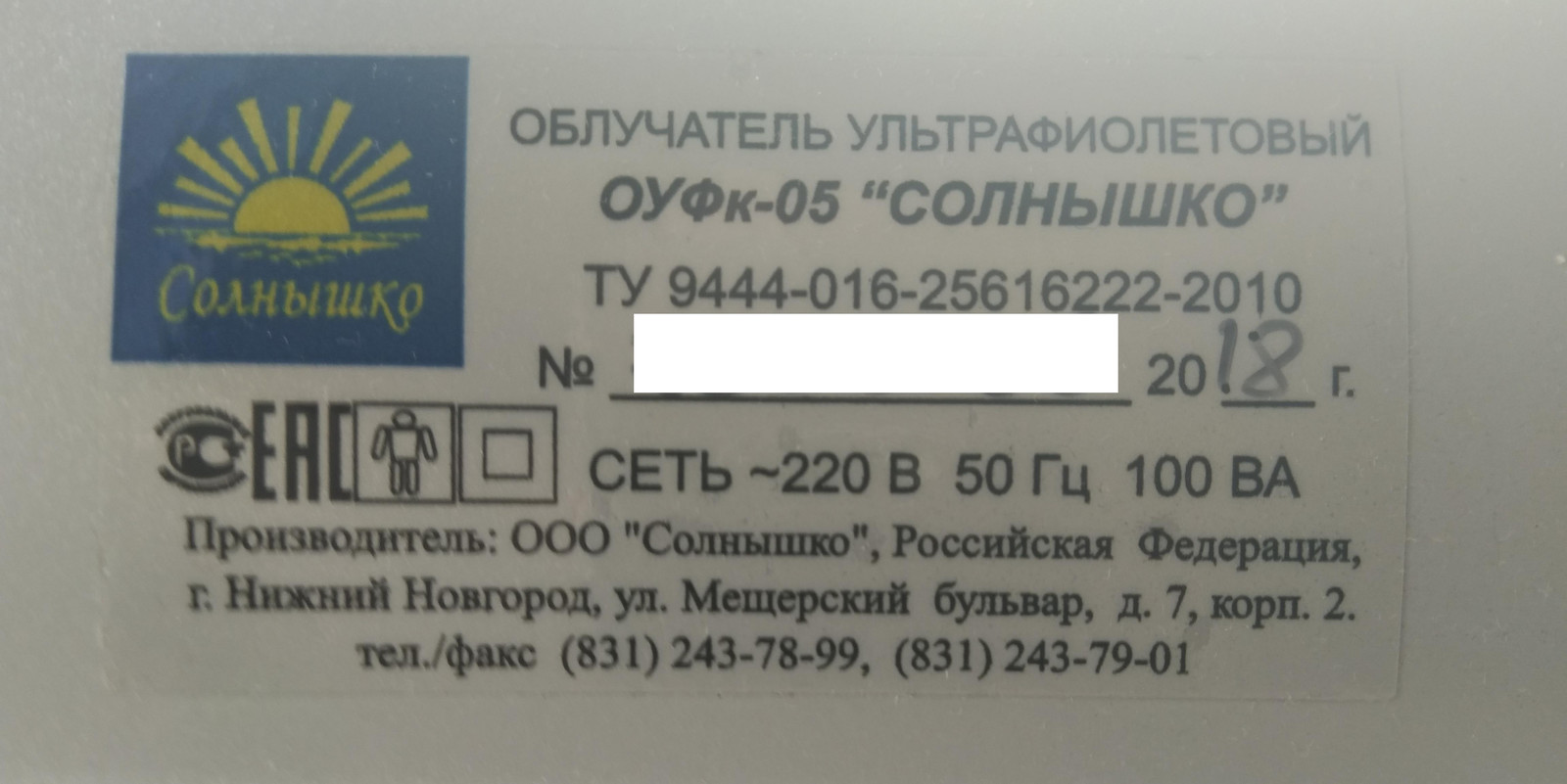

Опа! Нифига не похоже на то, что на коробке. Судорожно переворачиваем прибор:

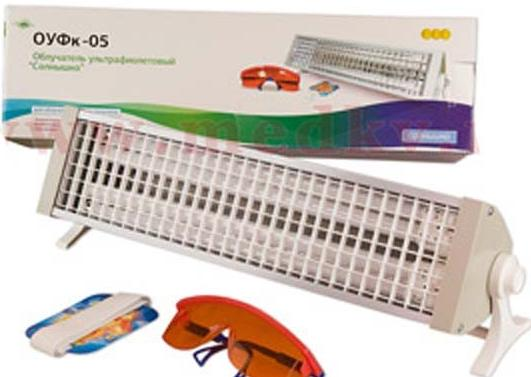

Вроде сходится. На сайте производителя тоже фото без решетки. Решетка, наверное, не помешала бы... пнуть его на полу вполне возможно. Но х.з. Для тех, кто не разглядел упаковку, фото альтернативной модели из сети:
Возможно, удешевили упростили производство.
Корпус - крашеный метал. Заглушки по бокам и ножки - пластик. Все крепится на шурупах. Нет ни таймеров, ни кнопки вкл/выкл - воткнул в сеть и поехал.

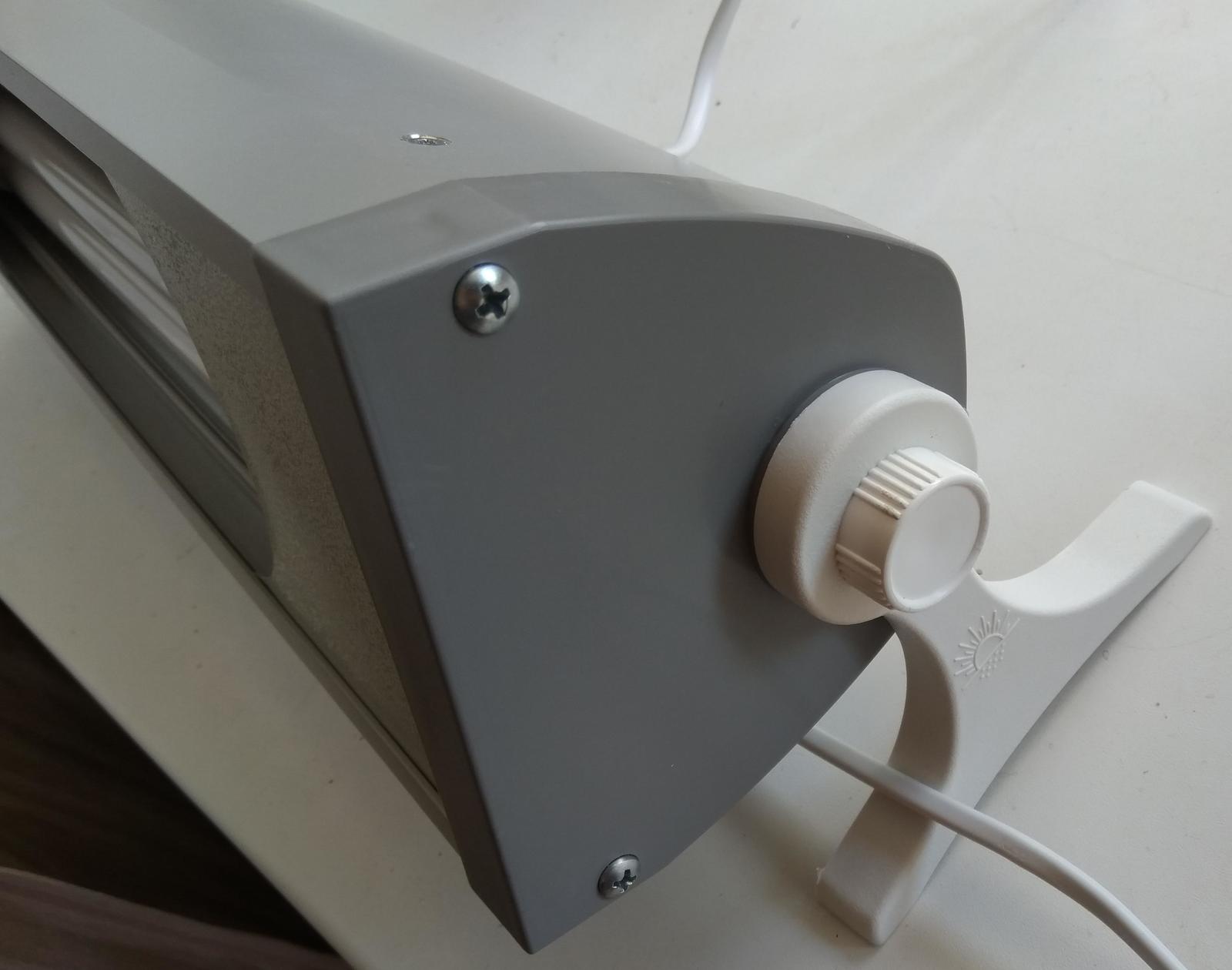

Что внезапно понравилось - ножки.
Они крутятся независимо на 360 градусов, что позволяет использовать аппарат "вверх ногами" - он симметричен. И поворачивать его к розетке тем боком, ближе к которому выходит из корпуса шнур питания. А он не длинный - ~1.4м. Кроме того, ножки прикручены к корпусу одним винтом, впаянным в пластиковую ручку - их легко открутить. А выгнутость пластиковой площадки под местом крепления весьма совпадает с выступами головки шурупов (иначе бы ножки задевали головки шурупов) и образует ровную площадку. Короче, открутив лапку его можно поставить вертикально "на попа". В руководстве по эксплуатации это, конечно, запрещено. Но мы то знаем...
При работе (штатные 30 мин) корпус греется градусов до 40-50 (по ощущениям). Мерить нечем.
Когда я изучал все эти ОУФк/ОУФд, я обратил внимание на маркировку ламп более дешевого ОУФк-03 - они импортные "от солярия", только раз в 8 слабее. Стоимость в районе 500р, емнип. Также в сети есть видео, где рукастые мужики себе солярии сами "за копейки" собирают. У мня таких навыков нет, но есть жаба, которая тут же стала меня душить. Поэтому я не удержался, и полез внутрь аппарата, чтобы выяснить, какие же лампы стоят в нем, сколько они стоят, реально ли собрать такой аппарат самому без регистраций и смс, а также насколько я переплатил.

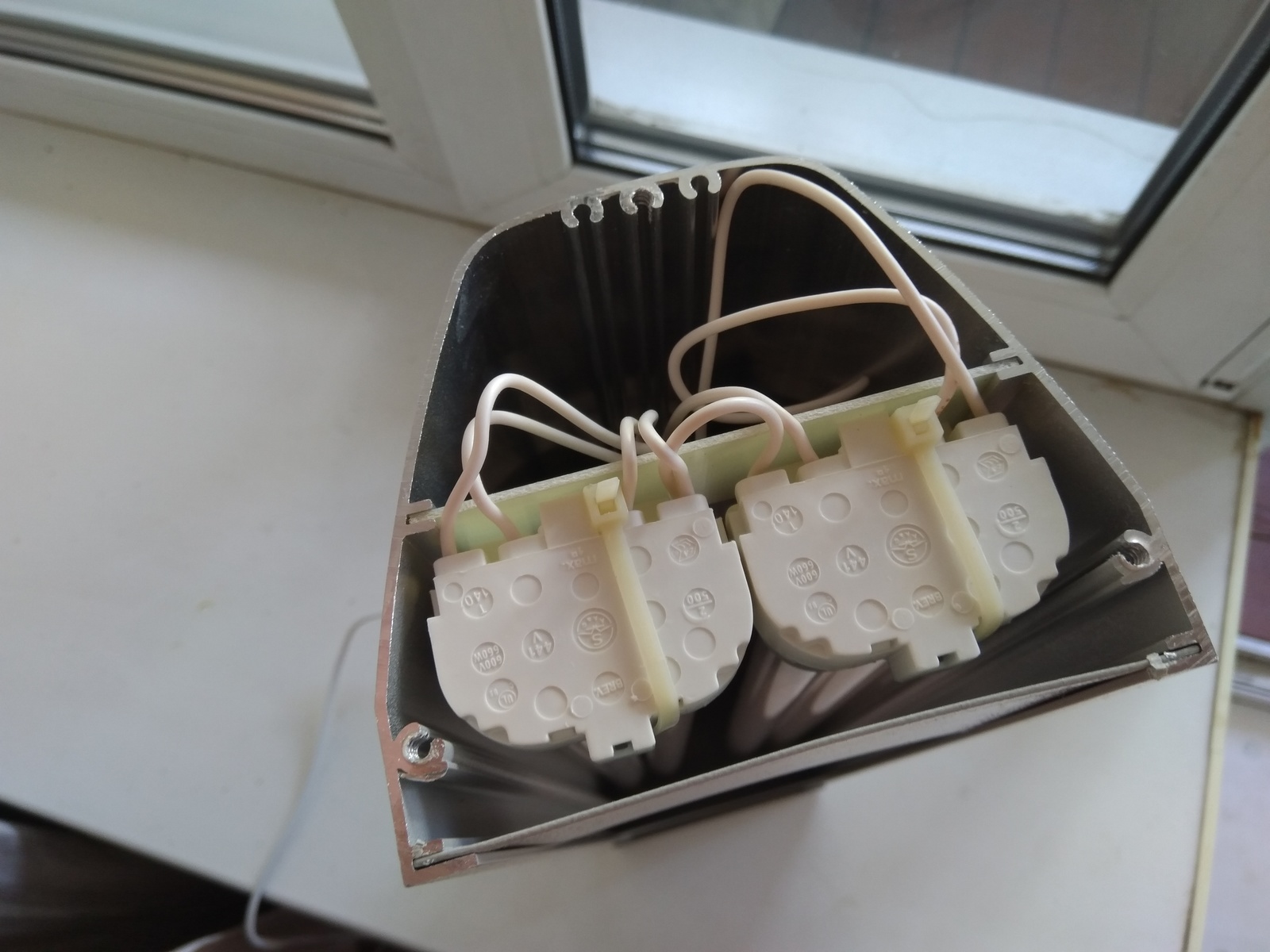

Так что, полезли. Откручиваем 3 винта со стороны патронов ламп и смотрим:

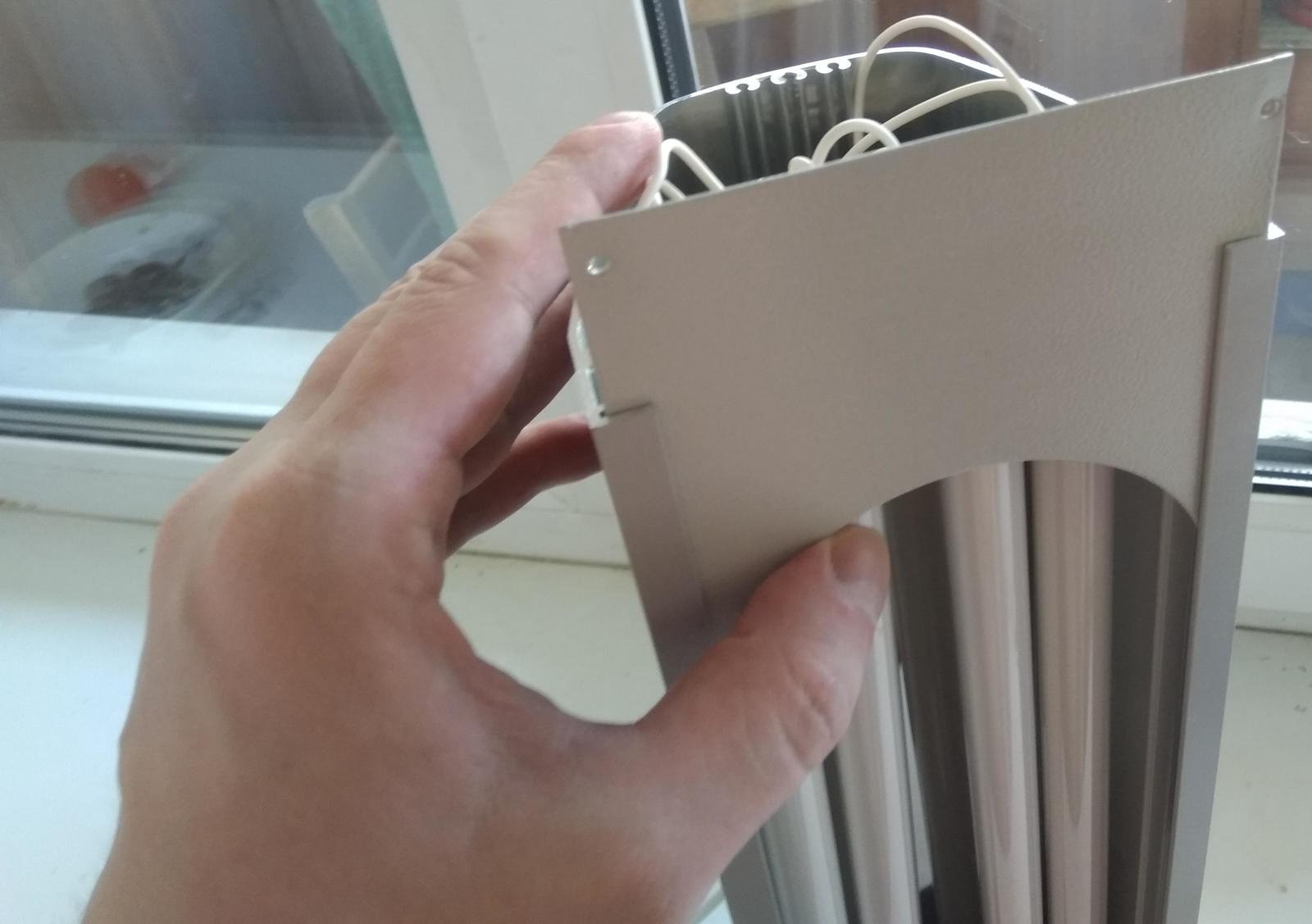

"Защитные" щитки и платформа с патронами ламп вставлены в пазы. Снимаем щиток

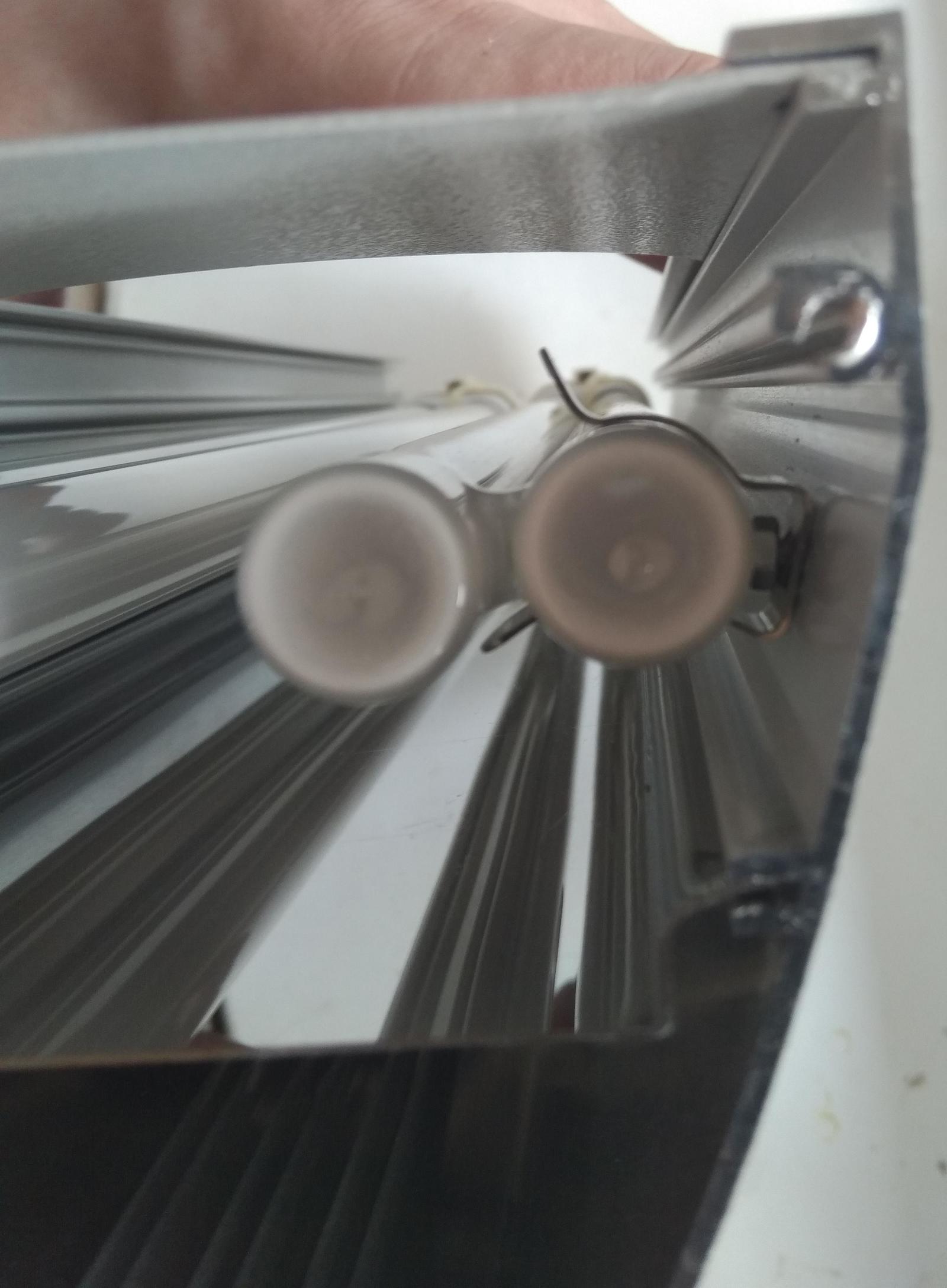

Отверстия в нем не используются, края просто чуть загнуты, чтобы заклинить щиток в пазу в граничном положении. Просто и дешево сердито. Ну и сами лампы:

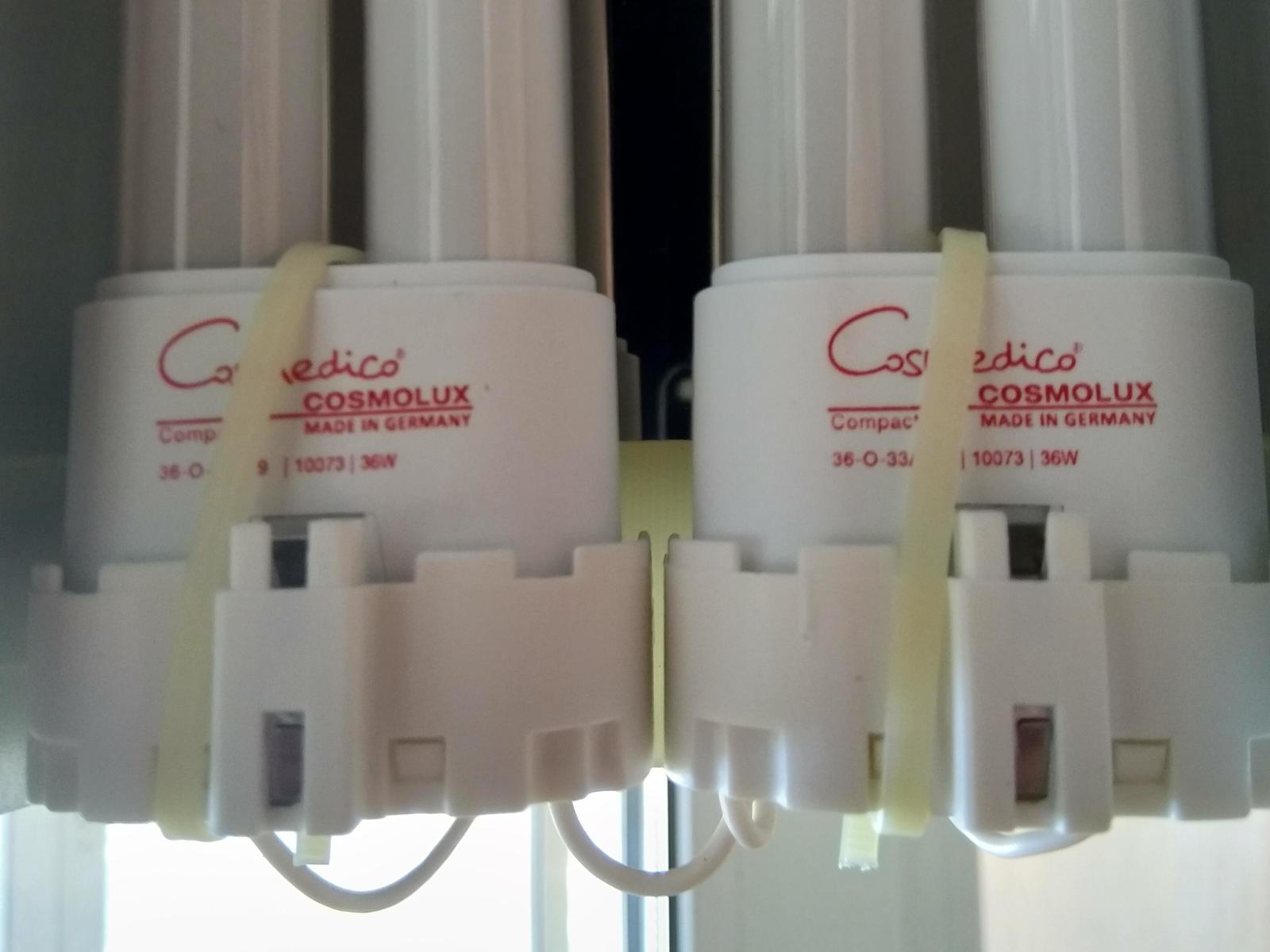

Это Cosmolux compact 36W / длина 41,5 См / цоколь 2G11 с артикулом 10073 от немецкого производителя Cosmedico. UVB/UVA: 1.1%. Сайт производителя. Pdf с тех деталями дают только диллерам. Ну, по кр мере мы теперь уверены, что производитель ОУФк-05 нам не соврал и там действительно 2 лампы по 36 ватт.
Лезем по сайтам и маркетам. Цена 1 такой лампы: максимум 1500 руб

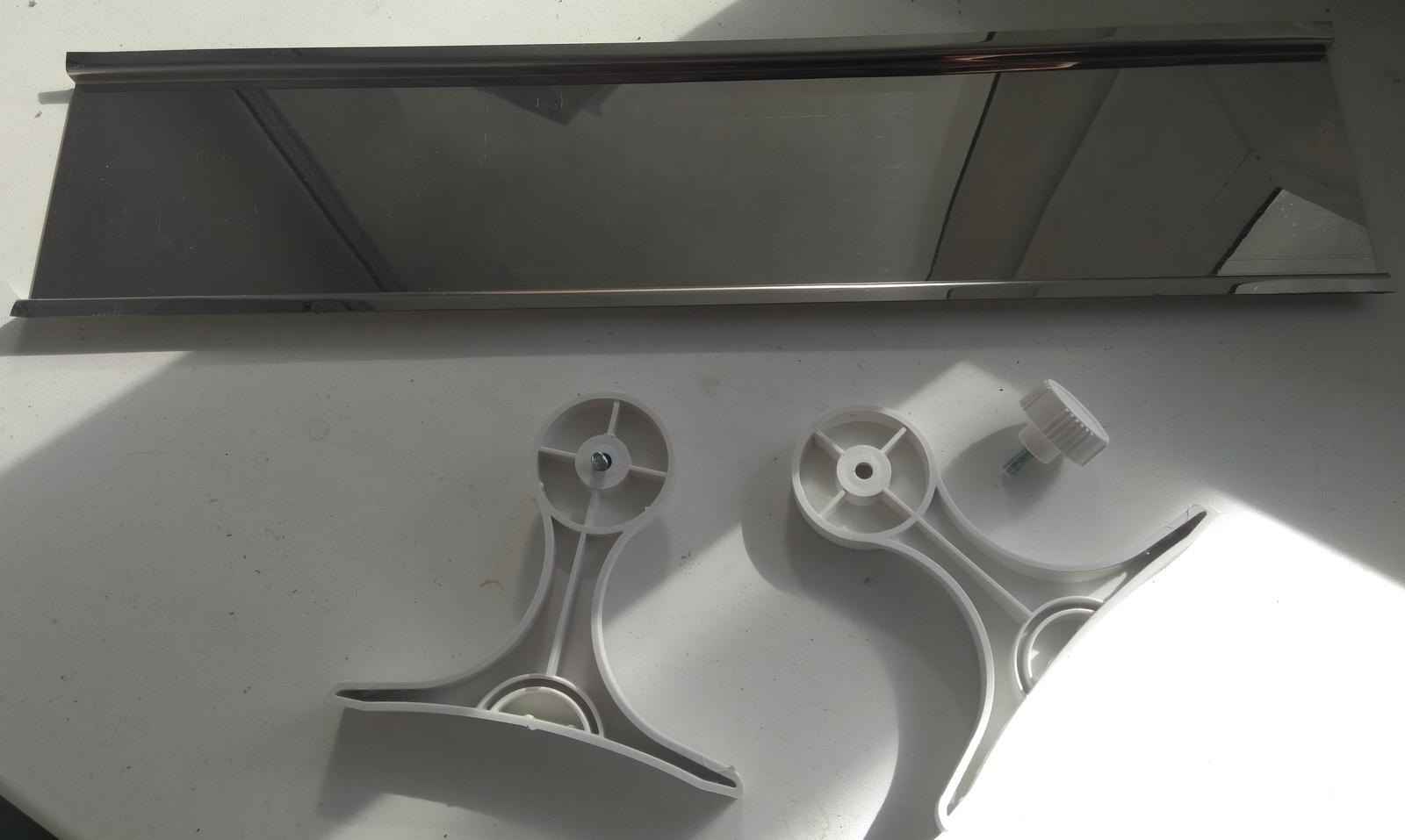

Откручиваем вторую боковушку и снимаем "защитный" щиток. С этой стороны прикручены 2 крепления, фиксирующие лампы, а также светоотражатель (или рефлектор? не знаю как правильно), воткнутый в пазы между лампами и проводами.
Отражатель - начищенный металл, и покрыт царапинами. При прикосновении обязательно остаются пятна. Протирал микрофиброй.
А теперь мы можем разглядеть ЭПРА за лампами:
Это 'Балласт электронный' Feron EB52 2x36W 195*33*25mm T8/G13 230V, судя по всему, московского производства. На сайте производителя отдают за 400р. Но на яндекс маркете можно взять за 300р.
Итого у нас комплектующих на 300+150+2*1500+400=3850р.
А еще я эти лампы в интернетах по косарю видел... Правда артикул надо бы уточнить. Но ладно уж, оставим как есть, т.к. я патроны с проводами не считал...
При 7000-9000р продукте это уже 55-42% от стоимости конечного продукта.
Это почти iPhone, с себестоимостью комплектующих 36-40%
Может такое быть? У нас - запросто.
Там же коробка, корпус из заговоренной булатной стали, шурупы, печать руководства по эксплуатации, логистика, маркетинг и конечно налоги.
Плюс спрос на такую технику далек от спроса на смартфоны, а чем меньше партии, тем ниже скидки поставщиков. Если бы это была буханка хлеба, продающаяся миллионами, то там можно крутиться за 2% прибыла. А девайс, нужный каждому дясятитысячному раз в жизни тебя не прокормит.
Сборка поди ручная. Аренда цеха, проверки МЧС и пожарников. Сертификации как мед оборудование + освещение производства батюшкой и пр. Плюс на пенсию копить надо, а то не доживешь. Геморройный, как по мне, выходит бизнес. Я бы не взялся. Но у нас половина предприятий незагнувшихся выживают вот в таком режиме.
Возможно, возить готовые из-за бугра и продавать тут по цене крутона было бы выгоднее... Но, в любом случае, это самый дешевый подобный аппарат, так что баловать нас продуктом с минимальной маржой в РФ, похоже, некому. Если кто хочет - флаг в руки.
В общем, все это издержки отсутствия развитой промышленности в стране. Желающим поддержать отечественное корпусостроение или не трясущимся над каждой тысячей - за 7к можно брать. Поразмыслив надо всем, я лично в итоге - забил.

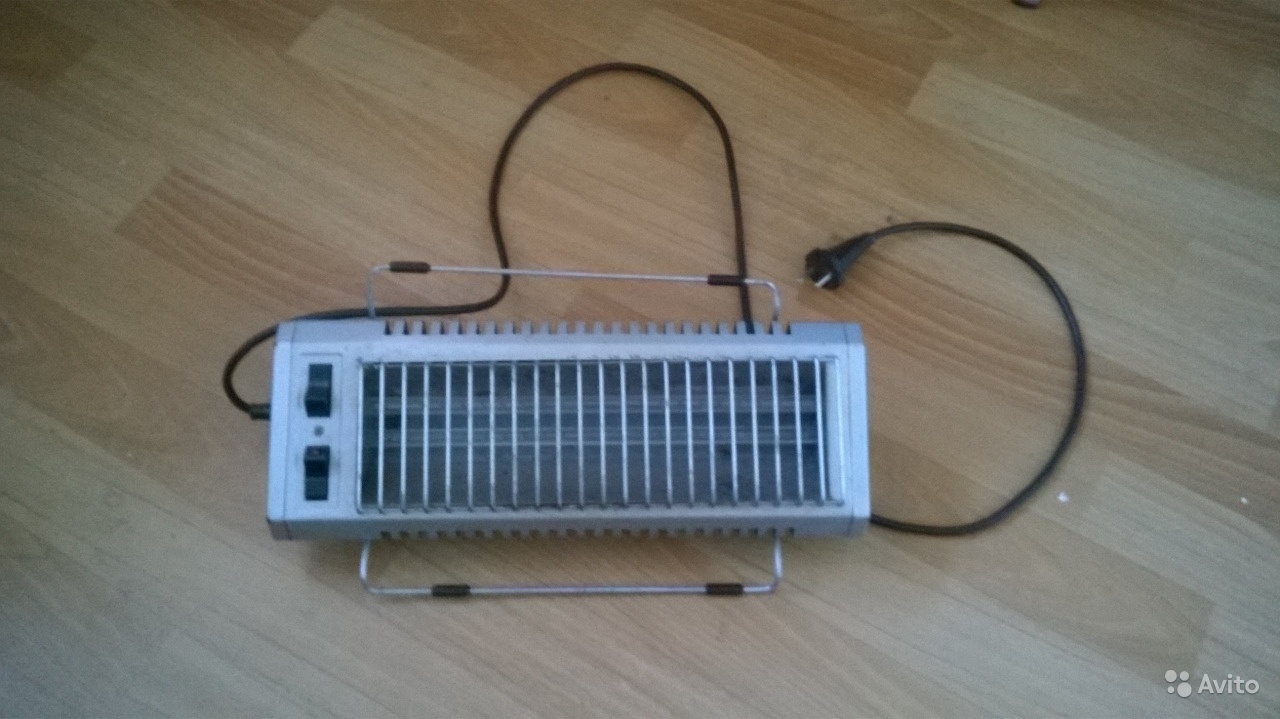

Ну а батрахофобам с руками можно предложить подумать над тем, чтобы найти и выпотрошить старый советский ламповый обогреватель с авито и набить его вышеперечисленными компонентами. Типа этого. Там есть выключатель!!!
Плюс, подозреваю, китайцы могут с корпусами помочь. По кр. мере с пластиковыми. Ну а людям, у которых есть руки, знания, время и желание - вообще ничего не нужно - сами соберут аппарат хоть на всю стену.
