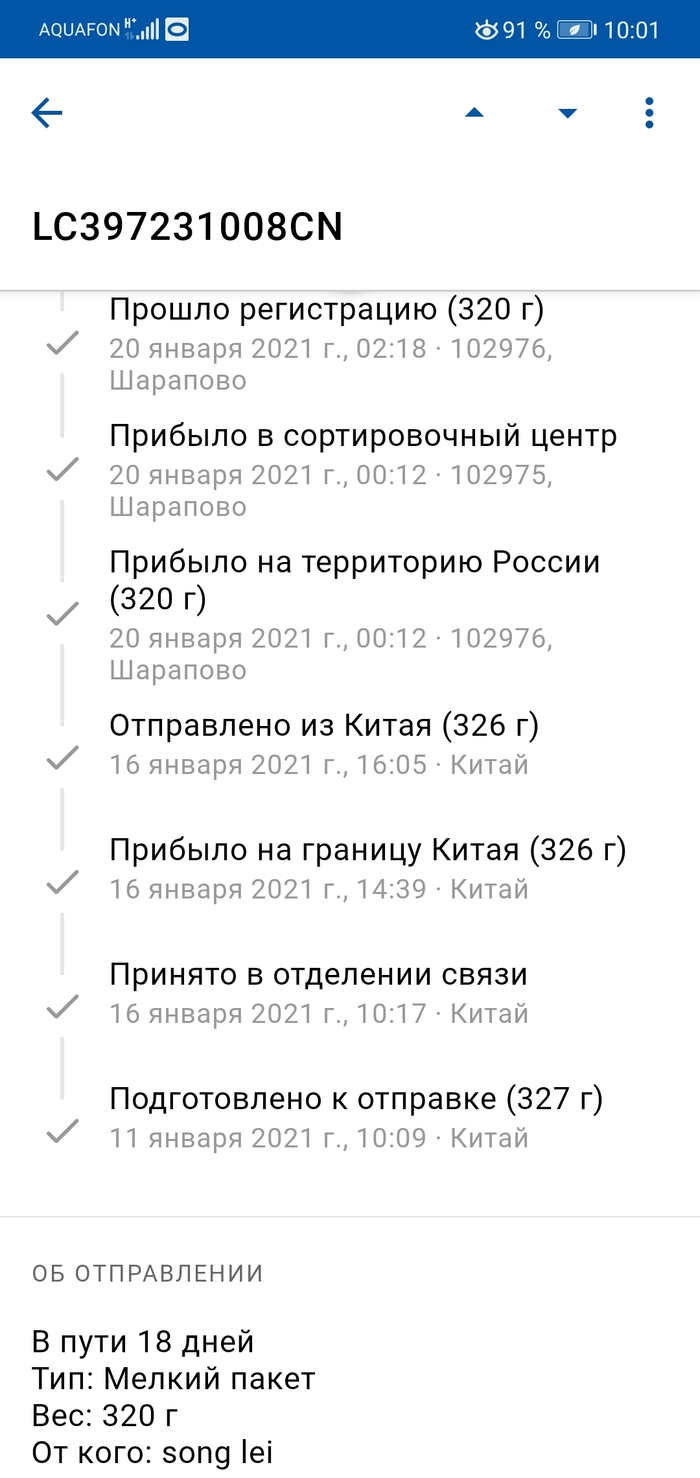

Фитнес посылка
Наверное в пути худеет после того как на праздники набрала вес
Показать полностью
1
Emingold
9385
рейтинг
50 подписчиков
53 подписки
35 постов
17 в горячем
Награды:
Абхазский Quick-Charge
Всем привет! Последнее время я часто выкладывал посты о ремонте, простом и чуть посложнее. Но сегодня на стол попал аппарат Samsung J600 не включайка. Причина выхода из строя, попытались зарядить 12В напрямую, маразм крепчал. Я не знаю как они додумались до этого, но аппарат надо было делать. Как разбирается эта серия описывать не буду, те кто умеет это делать и так знают, а кто учится лучше посмотреть профильное видео. Итак приступим, фото сделал мало, поэтому будем работать с мануалом.
Итак видим, что мануал направляет нас к разъёму USB на котором должно быть 5В, в моем случае разъём доверия не внушал и я предварительно заметил его новым дабы исключить проблемы с ним. Смотрим дальше, 5В должны быть на конденсаторе C5149 и они там были. А вот дальше на конденсаторе C5110 было 0В. Мало того линия оказалась в КЗ.
Первым делом была выпаяна микросхема U5004 она же ic vol detector kts1681, но проблема с КЗ не ушла. Спускаемся ниже по алгоритму, тут нас ждёт контроллер питания U5002 с маркировкой smu005x03.
В моем случае контроллер заряда был в удручающем состоянии, к 12В жизнь его не готовила, от того он подгорел. Для замены был взят s2mu005x01 донором выступил Samsung J120F благо их полно на разборе. Запаиваем и переходим снова вниз платы, как говорил ранее я выпал U5004, фактически это фильтр, замену к сожалению не нашёл, пришлось прибегнуть к перемычке, куда без неё
После этого следует проверка, аппарат начал заряжатся и как следствие включился. К сожалению фото не успел сделать в силу загруженности.
Конец!
Желаю всем удачных ремонтов.
Показать полностью
4
"Тыжремастер" или не рабочий пульт
Принёс сегодня товарищ пульт от телевизора с одноимённым названием Orion. Жалоба такая: пульт уронили, все кнопки работают кроме Power. Он уже успел сам разобрать, посмотреть и так ничего не выяснив спешно закрыть. В коменты конечно напишут, что делать нам нехер и отправят за покупкой нового, а если нет такого возьмите универсальный.
РРебята - мы не ищем лёгких путей.
Открыв крышку, заметил трещину на корпусе. Видимо падение было серьёзным, будем смотреть плату. А там разом Сан-Андреас.
Не долго думая зачистил дороги, залудил, а для прочности поставил перемычки.
В общей сложности 5 дорожек были в обрыве. Скорее всего помимо кнопки Power были ещё не рабочие. Теперь все хорошо и я честно заслужил звание "Тыжмастер".
Показать полностью
5
Нет сети на Samsung J4 Plus
На днях в сервис поступил Samsung J415F с признаками отсутствия сети. Прошивка модема, imei и s/n были на месте. Проверяется просто, заходим в набор номера и вводим *#1234# и выходит соответствующих раздел инженерного меню.
Сервисный мануал есть в свободном доступе, у меня он остался с прошлого ремонта. В разделе "No Service" есть указания смотреть в сторону микросхемы трансивера, она же WTR2965 на схеме U1030.
По опыту знаю, она очень часто выходит из строя. В роли донора микросхемы выступил Redmi Note 4x, там установлена идентичная микросхема. Накатываем и устанавливаем на законное место. Проверяем, сеть появилась, все заколосилось. Запаиваем защитный экран и окончательно собираем аппарат
Всем мастерам желаю удачных ремонтов и вменяемых клиентов.
Показать полностью
5
Redmi 4X из рода Маклауд
Уважаемые подписчики, приношу извинения за то, что давно не выкладывал никаких ремонтов, буду стараться исправить этот косяк.
Принесли старичка Redmi 4X, клиент честно признался, что аппарат был утоплен, после чего сушился на солнце пару дней. Никаких призраков жизни не подавал. К слову сказать владелец подросток. И аппарат внешне давно просится на покой. Предвкушая всю прелесть такого ремонта, приступим к разборке.
Внешне основная плата выглядела запыленной, нежели утопленной. АКБ надулась, видимо затаила обиду, и потому показала напряжение 3.4В как известно телефон с таким напряжением не включается.
Поэтому я перешёл ниже, к субплате с системным разъёмом и прочей переферией. Тут меня ждала страшная картина
Плюсовой контакт отгнил напрочь, соседнему тоже поплохело. Соответственно зарядка через такой разъём была невозможна.
Ну а дальше дело техники, зачищаем посадочное место, залужеваем контакты и ставим новый разъём по месту.
Как говорит мой друг: "уважаемые мастера, смывайте после себя", а именно очищаем остатки флюса, и собираем аппарат. Как результат ремонт благополучно завершён, модель можно назвать почти без смертной.
Аппарат прошёл тестирование, на удивление все системы в порядке, только АКБ пора отправлять на заслуженный покой.
Показать полностью
7
Ответ на пост Ремонт как этап диагностики
R.Fon все верно сказал, такие аппараты всегда под большим вопросом: А будет ли работать? И ценообразование ремонта всегда очень сложно объяснить клиенту. Недавний случай в практике доказал суть этого утверждения. Все сложные ремонты отправляем на ремонт опытному мастеру (кто-то скажет обратное) но опыта ему не занимать. История такая, принесли на ремонт iPhone 8 ударник, экран разбит и не включается. В начале он попадает на ремонт к не менее опытному мастеру, который проведя осмотр, выносит вердикт: Надо делать пересадку квадро на другую плату, цена вопроса 8 тыс. деревянных. Клиент не соглашается и забирает аппарат, по рекомендации несёт моему другу где получает аналогичный вывод, требуется пересадка (возможно даже ребол процессора и модема решит проблему) и по цене это будет стоить 4000 рублей. Забегая вперед хочу отметить важный момент - клиент конечно согласился на предварительную стоимость ремонта, правда аппарат из первой мастерской во вторую был передан удалённо.
Дальнейшая диагностика и ремонт выявили не ремонтопригодность платы. Оказалось что пятаки под процессором были оторваны в таком количестве, что их восстановление займёт крайне много времени и нет гарантии, что это будет работать. Дальше хочу выразить свое мнение: "Мастер после определения проблемы не пересогласовал цену ремонта (по разным причинам) чем совершил первую ошибку. Второй его ошибкой стало затягивание сроков ремонта, аппарат попал в сервис ещё до введения карантина."
По итогу: С большим опозданием, все ньюансы связаные с ремонтом были озвучены клиенту, что вызвало его сильное негодование. Клиент занял позицию - Вы же мне обещали сделать за 4000₽ вот и делайте как хотите, всячески наколяя ситуацию, не желая слушать какие либо доводы, и не рассматривая вариант с выкупом аппара, а иначе
Решением вопроса стала покупка платы с кнопкой подходящего цвета. Цена платы в 2 раза выше первоначальной стоимости ремонта. Вывод: аппараты "ударники" и "утопленники" таят в себе разные проблемы, не стоит их недооценивать, а уж тем более делать поспешные выводы. Конечно же не стоит затягивать сроки ремонта даже в сложных ремонтах. Ну и третье, все работы связанные с ремонтом ново выявленных неисправностей должен быть дополнительно согласован.
Дальше хотелось бы сказать на счёт: "подскажите, как это сделать?" Лично я уважаю чужое время и ценю своё, не скрываю и тот факт, что учусь ремонту так сказать в "полевых условиях" и без опыта и подсказок очень сложно, поэтому часто обращаюсь за помощью к опытному мастеру. Сделаю оговорку, предварительно я собираю данные и делаю замеры, дабы дать хоть какое то представление о проблеме. Зачастую успешно решаю проблему, о чем уже писал.
Со своей стороны я тоже оказываю помощь в прошивке и разблокировке frp, а также делаю переклейку экранов, в чем не силен мой друг. Помогая друг другу мы растём и учимся в плане ремонта.
По сути публикуя посты, мы описываем и делимся своим опытом и это здорово.
Показать полностью
1
В спелиологи пойду, пусть меня научат
Лето 2020 года подходит к концу, началась вторая половина августа. В Абхазии на фоне введённого карантина начал процветать внутренний туризм и мы решили посетить интересные места своей родины. Выбор пал на пещеру "Абраскил", в отличии от общеизвестной "Ново Афонской" пещеры, которая намного больше и оборудована для массового посещения, мы поехали в дикую пещеру. Находится она в селе Отап, Очамчирского района Республики Абхазия.
Пещера карстового происхождения, с низкими сводами, передвигаться можно только в резиновых сапогах, поскольку в пещере течёт река.
Ну и как без автографов из других городов
Показать полностью
14
Honor 10i нет звука
Всем здравствуйте! Принесли в ремонт Honor 10i с жалобой на отсутствие звука в бузере, нет звука и в наушниках. Со слов клиента апарат небитнекрашен, в воду не падал, а звук пропал сам собой. Ага конечно, как говорит доктор Хаус: "Всё лгут". Приступим к разборке. К сожалению не сделал фото разобранного аппарата, поэтому нарыл в ваших тырнетах.
Как можно заметить, межплатный шлейф в новых моделях производитель проложил над АКБ, подобная тенденция затранула не только Huawei, такой же внутренней мир например у новых Samsung. Ну да ладно, приступим к диагностике, динамик на данной модели идёт в своём корпусе, прозваниваем его - есть контакт. Ставим на мультиметре режим диодной прозвонки и делаем замер относительно массы на контактах субплаты - одна линия оказалась в обрыве. Снимаем субплату и осматриваем.
Контакты бузера выходят на эти дросели, один из них был на вид горелым, на фото я уже заменил его, на тот который синего цвета. Собираем и подключаем шлейф, замеряем - сигнала по прежнему нет. Далее последовательность была такая - отзвонил контакты от бузера до коннектора, ожидаемо все было в порядке. Проверив шлейф выяснилось, что сигнал сообщается на соответствующах дорожках, но почему то когда все собираешь звука по прежнему нету 🤔
Интересен тот факт, что сигнал на бузер идет по двум сдвоенным контактам, на самом шлейфе они не прозванивались между собой, поэтому я задублировал их связь следующим образом. Правда после, пришлось сделать перемычку на дорожку, причина тому обрыв в шлейфе. Предполагаю что в зоне зелёной маски.
Собираем, включаем... О чудо, появился звук. Не долгим было счастье, проверка показала, что не работает микрофон. Звоним клиенту, спрашиваем: "Как вас слышали собеседники при разговоре?"
Тут то и выяснилось - в начале собеседник, не слышал владельца аппарата, который в свою очередь решил проблему просто постучав ладонью по крышке и микрофон переодически работал.
Дальше было не до фото, 9ый час ночи был на часах, а клиенту нужно было отдать телефон. Суть такая, снимаем микрофон, отзвониваем контакты на субплате до коннектора, это 6 и 7 ноги верхнего ряда, счёт с права на лево. Дублируем соответствующие контакты на нижней части шлейфа, ставим микрофон на место. Проверяем несколько раз, нас слышно.
Вывод: поскольку шлейф перенесли из под АКБ где он жёстко был зафиксирован, на поверхность, последний стал более нагружен и лопается в самом слабом месте, расплямляясь контак появляется но до тех пор пока шлейф не примет свое положение под пластиковой крышкой. Это касается не только Honor/Huawei, схожая проблема была у меня на Samsung A70, где заломившийся шлейф, не давал сигнал зарядки. Я думаю многим мастерам, это будет полезно.
Всем хороших ремонтов.
