Показательная металлообработка
Самое интересное на 1:59 - нарезание зубьев методом skiving и 2:25 - снятие заусенцев спец. фрезой с синхронизацией оборотов заготовки и фрезы
Показать полностью
CorwinLogrus
поставил
1611 плюсов и 381 минус
145
рейтинг
0 подписчиков
7 подписок
4 поста
1 в горячем
Награды:
Длинное сверлышко

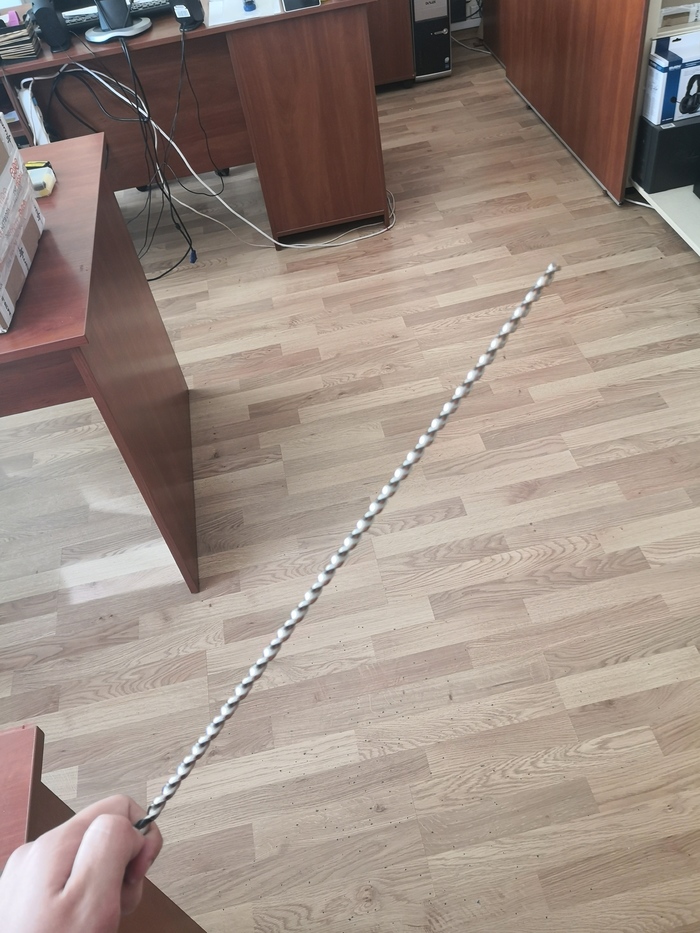

Конкретно это сверло, на фото выше, предназначено по металлу, для установки на станки, чтобы сверлить длинные отверстия.
Соотношение длины сверла к его диаметру ≈60xDc, Ø7 мм, общая длина 500 мм, рабочая 389 мм, бысрорез импортный наподобие Р6М5.
Стратегия работы с такими сверлам только с постоянным выводом сверла из отверстия, что бы убирать стружку, иначе намотает и сверло сломается.
Если сверлить сталь 45 можно смело ставить 450 оборотов (10 м/мин) и подачу 36мм/мин (0.08 на оборот), правда это если станок позволяет, и сверло зажато в нормальный патрон.
Отверстие после обработки можно получить по 13 квалитету, а в идеале и по 12.
Показать полностью
1
Ещё немного о керамических фрезах (ответ на посты)
Всем хорошего дня!
Пишет вам инженер-технолог по образованию а также работник одной компании-дилера по металорежущему инструменту и оборудованию. В частности я работаю с компанией Walter, которая входит в Sandvik AB, также как Sandvik Coromant, Seco и DormerPramet.
У компании Walter есть серия керамических фрез, рекламный ролик далее
Было много вопросов сколько же стоит такое "удовольствие". Фрезу диаметром 10 мм с рабочей частью из керамики можно приобрести за несчастные 250 евро (с учётом НДС, в Европе). У нас же ценообразование сложнее, поэтому вилка будет здоровая. Зависит от того кто кому и чего занёс либо не занёс.
В идеальных условиях работы действительно можно достигать невозможных с твердым сплавом объемов снимаемого материала.
Посмотрите на рекомендованные режимы резания, по inconel718 275HB, для фрезы диаметром 25 мм, при фрезеровании всей шириной фрезы, на маленькую глубину.
При условии что ширина реза Ae=25 мм а глубина резания Ap=1.5 мм
Обороты шпинделя 11100 об/мин
Скорость резания 870 м/мин
Подача 0,03 мм/зуб, 6 зубьев
Подача минутная 2000 мм/мин
Стойкость при таких режимах будет маленькая, +- 10 минут на кромку фрезы.
Все очень круто, но скажем так, такой инструмент нужно только в очень узких областях, и только после кропотливых расчетов и подготовки.
Реального опыта работы с подобными фрезами не было, только смотрел на презентации как оно бегает и искры летят красные.
Засим все, хорошего времени суток.
